Paso 5: Apriete en la electrónica

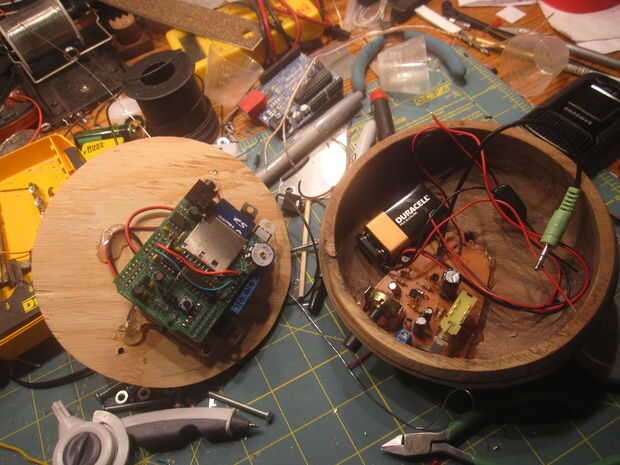

La cabeza del dragón era un poco demasiado pequeña para mantener todos los componentes electrónicos y baterías, por lo que optamos por hacer un pedestal de un bol teca vieja que tenía por ahí. El dragón estaba entonces montado sobre este pedestal.

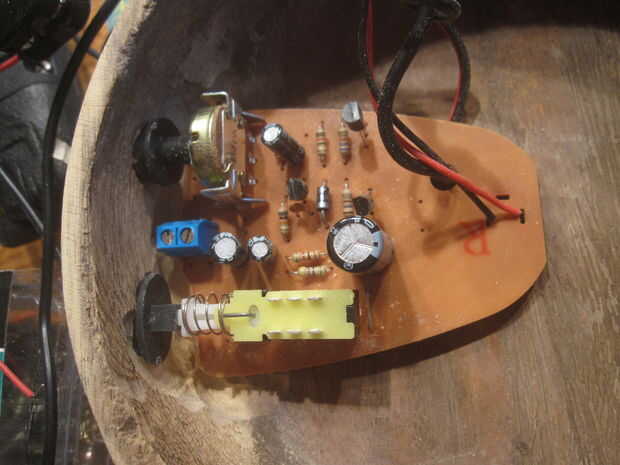

Nos robaron un circuito amplificador de un viejo par de altavoces de la computadora y cablear la alimentación al microcontrolador desde el mismo interruptor. Opté por correr 2 pilas de 9v debido a consideraciones de espacio, pero pilas de 9v son realmente débiles y como tales no eran la mejor opción. Si tienes el espacio, te sugiero tratar de AA o recargables.

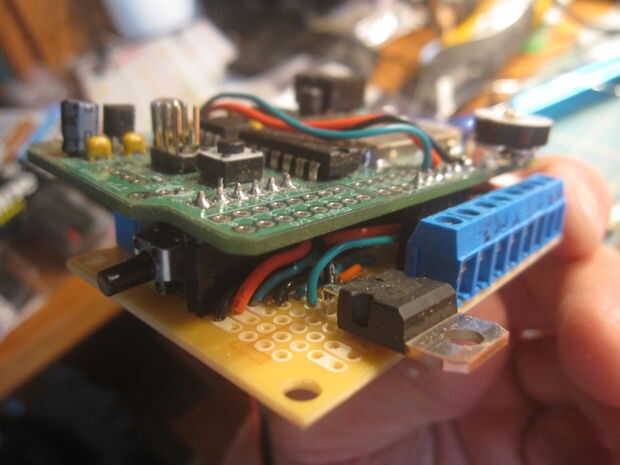

Usted notará en las fotos que no usamos una placa Arduino real... Tuve un par de ATMega328s con el bootloader Arduino brilló sobre ellos y optó por utilizar una de esas en su lugar... La única gran diferencia es que necesitas regular tu propio poder, como necesidad de algún tipo de cable FTDI para programarlo. (no mencionar la soldadura hacia arriba) Si tienes una placa Arduino y puede caber en su espacio, puede ahorrar mucho tiempo de uso solo que.

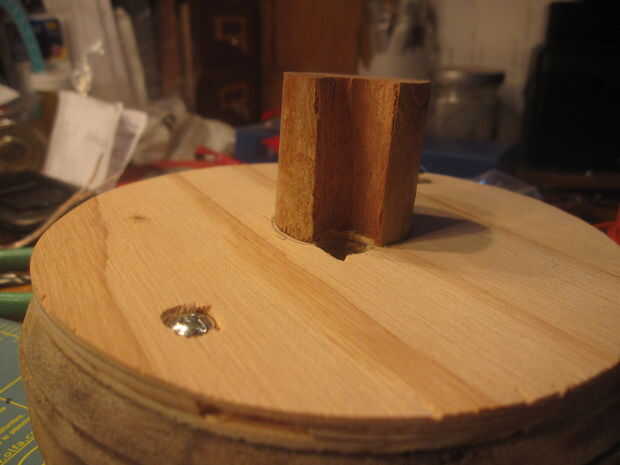

Hicimos un fondo para el tazón de madera contrachapada de 3/8" y rosca en una longitud pequeña de clavija de madera gruesa a deslizarse en el agujero que te aburres en el palillo en el paso anterior (con una muesca cortada para hacer espacio para los cables pasar). Alambré en dos LEDs blancos que parpadeará con los efectos de sonido cuando un hechizo es hacia abajo. (Hecho para un efecto agradable 'relámpago')

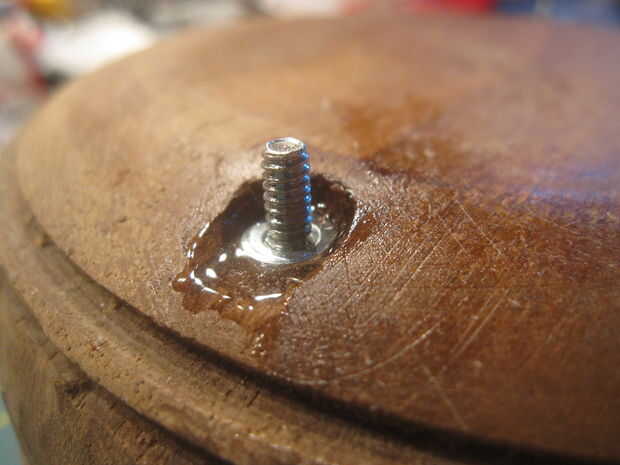

La placa inferior se realizó sobre el recipiente via larga 6-32 tornillos y tuercas se ajustaron en la parte superior del tazón de fuente para los tornillos de rosca en 2. (ver fotos)

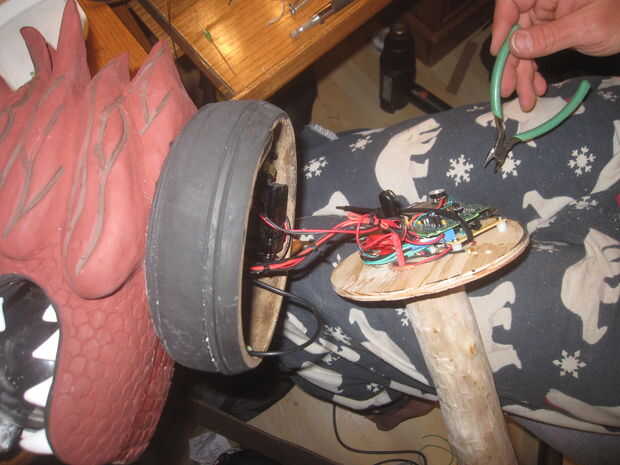

Cabeza de dragón simplemente se atornilla en el tazón de fuente con 3-4 tornillos y los cables para los altavoces, ojos y trueno mundo poder correr por la parte superior del pedestal.
Las baterías se sujeta con abrazaderas de plástico atornillados a la taza. Más tarde esto resultó para ser un dolor cuando cambie las pilas, para el pedestal tenía que desenroscar para acceder. Si alguna vez consigue a mejorarlo, acceso y elección de la batería son los dos mayores cambios que haría.
Se adjunta, es un PDF con un esquema rápido que elaboró en Fritzing. No incluir valores de resistencia para la corriente de limitación resistencias en los LEDs... obviamente tendrás que calcular esos basado en lo que usas.
