Paso 10: Diseño

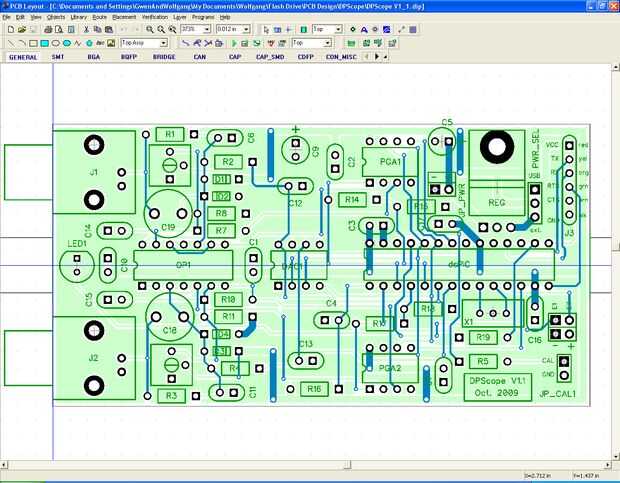

A continuación se muestra el diseño final. Puedes ver que puse los componentes en un orden lógico: A la izquierda, cerca de los conectores BNC de sonda, es de los circuitos de entrada (atenuador, amplificador de entrada, diodos clampd, compensación de la sonda). En el medio es el desplazamiento de DAC y los amplificadores de ganancia programable, seguidor por el microcontrolador dsPIC. A la derecha por último tienes el conector del cable USB y la fuente de alimentación. Todas las fichas se colocan en la misma orientación (pin 1 es de abajo a la izquierda, queda la muesca) para minimizar la posibilidad de errores de montaje.
En cuanto a la distribución del rastro, el plano de tierra es un relleno de cobre sólido en el plano inferior - esto reduce al mínimo la inductancia de fuente y proporciona alguna protección contra interferencias. Los rastros de la fuente de poder se hacen bastante amplio (50 mil / 2.25 mm) ya que llevan corriente considerable y otra vez para minimizar la inductancia. Con algunas excepciones el ayer superior lleva las trazas vertical y la parte inferior de la capa las trazas horizontales.
Ahora vamos a ver cómo construir este alcance en la práctica!
