Paso 9: Interfaz del USB, fuente de alimentación
En el lado del PC hay un controlador que emula una conexión RS-232, así el ámbito de aplicación sólo tiene que lidiar con una conexión serial estándar, también. Velocidad de transferencia de datos es todavía un respetable 500 kbit/s (el cable convertidor podría ir hasta 1 Mbaud pero el volumen de datos transmitidos es demasiado pequeño para realmente necesitan todo el ancho de banda, cada registro es aprox. 0.5 kilobytes, así que aún a 40 fotogramas por segundo esto representa sólo 20 KByte/seg o tarifa de datos serial promedio de alrededor de 200 kbit/s (tenga en cuenta que cada byte de datos necesita un bit de arranque y un bit de parada por lo que para cada octeto realmente 10 bits son enviados).
La interfaz utiliza el handshaking de software (el ámbito responde a cada transmisión de la PC con un paquete de reconocimiento), así que mientras CTS y RTS se conectan físicamente - en caso de una revisión más adelante quiere usar-no se utilizan en el diseño actual.
El cable convertidor también facilita 5V del puerto USB de la fuente. Las necesidades DPScope de 250mA de corriente, un puerto USB puede proporcionar hasta 500 mA, por lo que el alcance puede obtener su energía de la línea de USB y no necesita una fuente de alimentación externa. Una palabra de precaución sin embargo, algunos puertos USB tienen variación bastante grande en la tensión de alimentación (a veces hasta poco más de 4V). En mi experiencia esto sucede sobre todo cuando se conecta a un concentrador USB alimentado o cuando muchos otros dispositivos de poder se conectan al mismo concentrador USB, así que trate de evitarlo. El DPScope supone una fuente de 5V y utiliza que como su referencia de voltaje, así que mientras que funcionará incluso en baja tensión, cualquier desviación incide directamente en la precisión de la tensión. Algunos puertos USB (los ordenadores portátiles son conocidos) también son muy ruidosos, esto aparecerá como ruidos en la señal medida.

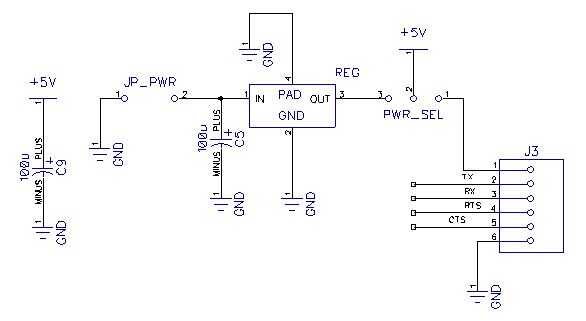

Si usted es absolutamente incapaz de proporcionar cerca de 5V del USB, o la fuente USB resulta para ser demasiado ruidoso, entonces el DPScope permite para utilizar una fuente externa (7.5V / 500mA). Todo lo que necesita hacer es agregar el regulador (REG, un simple regulador lineal 7805) y un condensador de búfer (C5), conectar la alimentación y el puente (PWR_SEL) "fuente externa". REG y C5 son tipos muy genéricos y deben estar disponibles en cualquier hobby electronics almacenar (y en cualquier caso son probablemente ya en su cajón).
