Paso 3: 5V relay los módulos de potencia con fuente de 5V de la placa Arduino de

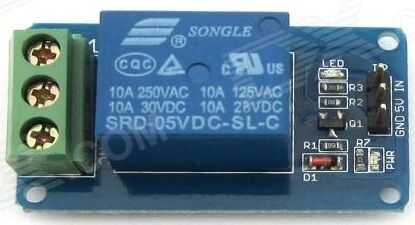

Hay un número de módulos de relés de 5V solo diferentes disponibles en línea. Pero la mayoría no tienen ningún esquemas disponibles. Dos ejemplos (uno de DX. Sitio web de COM).

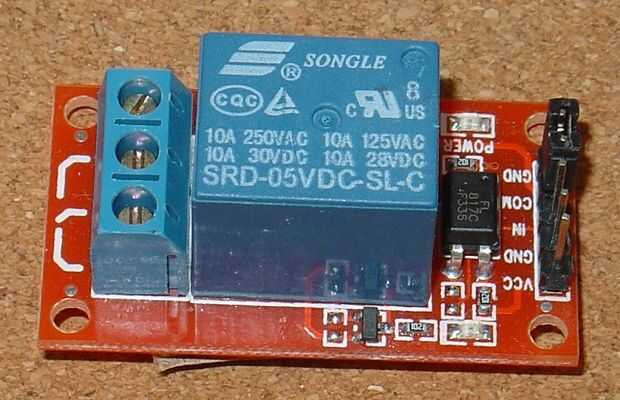

Operan el relé cuando la entrada (IN) es alto (+ 5V). La segunda junta como un aislador óptico y conectores separados para el suelo de IN (COM) y la principal 5V fuente de tierra (GND). El puente es conectar estos dos terrenos juntos por lo que puede utilizar al igual que la Junta de la mano izquierda.
Quitar la deja puente han aislado fuentes, una para el Arduino y otra totalmente independiente uno de los relés. Fuentes independientes proporciona cierta protección extra contra voltios de red volver a estar en el microprocesador. Pero esta protección extra sobre todo es ilusoria. Las pistas del pcb en la parte posterior de la Junta son tranquilas cerca y nada te protegerá contra una huelga de relámpago en la línea de fuera de su casa.
Así para cualquier tablero, conecte el relé de tierra a uno de los pines GND del Arduino y el relé 5V o pin de 5V de Arduino y el relé a uno de salidas digitales del Arduino, decir D4. Entonces cuando la salida digital, D4, es alto el relé funcionará.

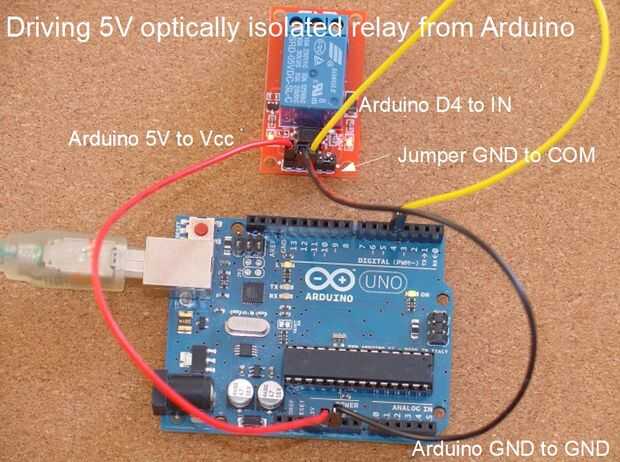

La foto de arriba muestra este cableado. Nota el Arduino es alimentada por la energía del USB 5V. El relé es 5V para que todo esté a la misma tensión.
Contactos del relé consisten en un normalmente cerrado (NC) y normalmente abierto (NO) conexión y una COM. Cuando el relé está sin alimentación el terminal NC está conectado a la terminal COM y no está conectado el terminal NO. Cuando se acciona el relé, el terminal COM cambia y ahora está conectado a la terminal NO y NC terminal no está conectado. Los terminales son bien había marcado NO, NC y COM o pequeño dibujo se muestra como la imagen de arriba. La imagen de arriba, la tapa terminal es el nadie la terminal del centro es el COM y el borne inferior es el NC uno.
Estos módulos de relé de conexión al pin de 5V de Arduino significa el gatillo (en) y la corriente a la bobina del relé son suministrados por la placa Arduino. De la hoja de datos para el SRD-05VDC-SL-C se puede leer que la bobina del relé tiene ~ 72mA para operar. Esta es la corriente requerida por la entrada IN para activar la bobina. Para el relé ópticamente aislado es 4mA y tal vez un poco más para el no-aislado. (Medida para el módulo).

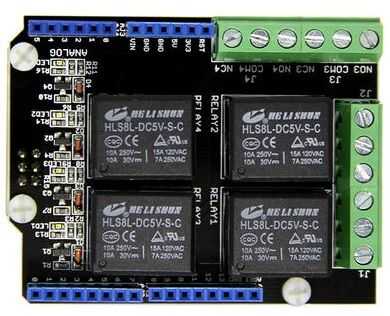

En cualquier caso se llevará a cada uno de estos módulos de relé < 100mA de fuente de 5V de Arduino. Así que si una fuente USB se utiliza para alimentar el Arduino, puede conectar hasta 4 de estos módulos. De hecho eso es lo que hace el escudo de relé de 4 canales de Seeed Studio .
En placa de relé de Seeed Studio canal 4, los relés son controlados por la D4, D5, D6 y D7 tan solo puede conectar este escudo de relés en la parte superior el Bluetooh Shield V2 para obtener un completo control remoto de hasta 4 relés controlados por Android y pfodApp. Utilice pfodDesigner para diseñar el menú Android y generar todo el código que necesitas.
Este escudo es citado dibujo 250mA y 300mA sería más realista basado en la hoja de datos de los relés. En cualquier caso está bien si están alimentando la placa Arduino a través de una fuente USB. Sin embargo no es conveniente si usted está usando una fuente de 9V o 12V debido a las limitaciones del regulador a bordo de Arduino.
