Paso 2: Selección del módulo de relé basado en energía necesaria para conducir el Relais
Las salidas digitales del Arduino pueden sólo fuente de + 5V (o + 3.3V) y menos que 40mA máximo. (típicamente < 20mA para uso continuo). Así que, salvo algunos relés reed, no puede conducir directamente la bobina del relé de la salida puesto que normalmente requieren relés de potencia de 5V digital ~ 100mA para funcionar la bobina del relé. Esto significa para la mayoría de los módulos relé (todos) debe proporcionar una alimentación separada para el módulo además de la salida digital de Arduino que se utiliza para controlar la conmutación del relé.
Veremos un número de configuraciones para conectar módulos de relé con placas Arduino:-
a) relés reed conducido directo
b) relés de potencia de 5V solo con fuente de 5V de la placa Arduino de
c) cuatro 4 relais protectores de utilice un suministro independiente. El escudo alimenta la placa Arduino.
d) separar módulos multi-relé 5V alta activados y baja disparada
e) módulos separa múltiples relés 12V alta activa y baja disparados
f) modificaciones para conducir un módulo de relé de 5V de una 3.3V placa Arduino
g) relés de estado sólido
Relés Reed conducido directo
Relés Reed de 5V puede ser conducidos directamente desde la salida digital del Arduino siempre su bobina actual es menos de 20mA. TRR-1A relés y COTO TECHNOLOGY – 8L 05/01/01 sólo requieren 10mA cada uno por lo que puede fácilmente conducir 8 o más de estos relés de una placa de Arduino suministrada por una fuente de poder de 500mA USB enchufado en el conector USB (el Arduino Uno tiene 500mA fusible resetable para la entrada USB).
Alternativamente si la placa Arduino es alimentada a través de 12V para su enchufe, limitar el número de relés reed de 10mA a menos de 6 como de a bordo 12V a 5V regulador limita la corriente máxima que puede obtenerse de la fuente de 5V a 70mA o así.

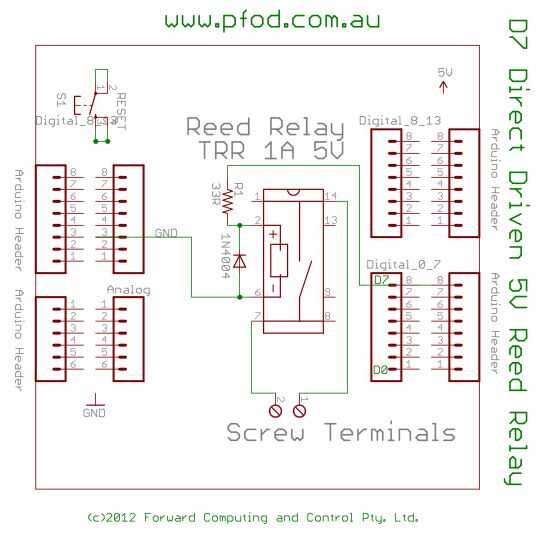

Es un circuito para un relé de láminas de 5V solo ser expulsado directamente de D7
Impulsión circuito de fijación directa
Dos cosas en cuenta:
a) el diodo 1N4004 a través de la bobina del relé y
b) la resistencia de 33 ohm entre D7 y la bobina del relé +
El diodo está allí fijar el punto de tensión la bobina del relé se produce cuando se desconecta. Hacer una búsqueda en "diodo flyback" para más detalles sobre esto. (http://en.wikipedia.org/wiki/Flyback_diode por ejemplo)
La resistencia de 33 ohmios protege la salida de D7 de corriente excesiva y permite que el diodo hacer el amarre. Cuando se apaga una salida digital no va a circuito abierto, algo conectar la clavija de salida a la tierra a través de una resistencia muy baja. Sin la resistencia adicional 33 ohm, el repunte actual de la bobina preferencial volvería en el microprocesador via D7 a GND.
La resistencia de la bobina es aproximadamente de 500 ohmios cuando D7 es alto (+ 5V) la mayor parte de la tensión aparece a través de la bobina (es decir, ~4.7V) (buscar ley de Ohm o tutorial de comprobación Sparkfun) el voltaje "extraer" en la hoja de datos para el Relais de lámina TRR-1A 5V es 3.75V que significa cualquier voltaje mayor que deben cerrar los contactos tan 4.7V es más entonces suficiente para garantizar el relé funciona.
Todos los módulos de relé comercial ya deben tener el diodo fijación cabido a través de la bobina del relé.
