Paso 6: Tablero de Control: Arduino y RTC

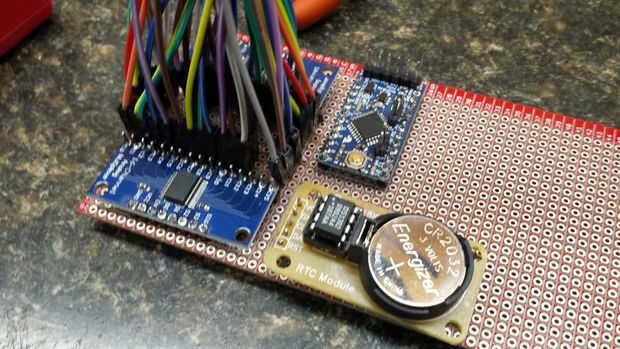

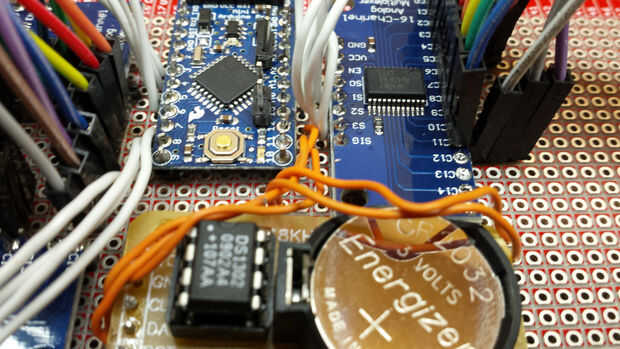

Después de recibir los multiplexores de ensamblado, la soldadura en el Arduino y el reloj en tiempo real. El Arduino es bastante simple, pero el RTC puede ser un reto: en el tablero utiliza, la cabecera fue originalmente en el mismo lado que la batería y el chip, pero la Junta sólo tenía las almohadillas de soldadura por un lado de las clavijas. Así era muy difícil de revertir la cabecera ya que yo no pude soldar la cabecera con el plástico protector en la parte inferior de la RTC. He conseguido algunos de los pines de soldadura en sin el plástico y algunos empujando los pernos a través del otro lado. Sin embargo, para el tablero final yo justo soldado en unos cables de puente para conectar a los pines mismo en un chip diferente.

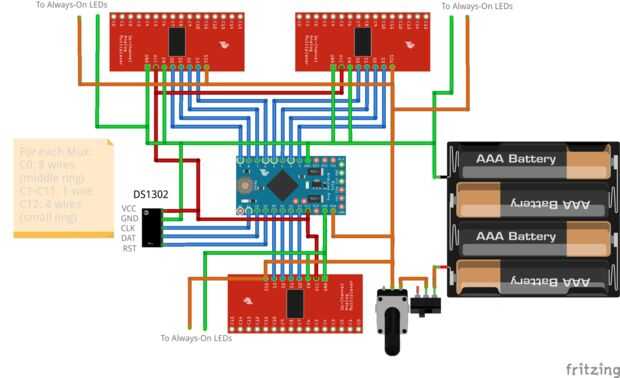

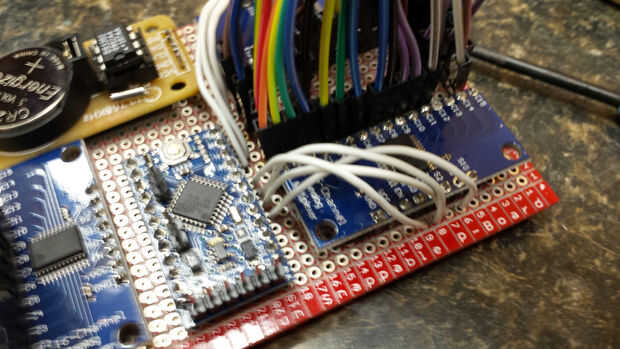

Una vez que la cabecera RTC reordenada, la soldadura y los agujeros de Arduino al menos 2 de los multiplexores con pasadores FTDI de Arduino en la fila más cercana al borde, y [el RTC todo sobre el protoboard, o] sólo los cables de 5 puente para conectar con ella. Ahora Conecte los multiplexores y el RTC al Arduino como se muestra en el fotos/anotaciones/esquema.
