Paso 5: Parte 2: el tablero de Control: multiplexores
El resto de los componentes electrónicos son parte de la Junta de control, que es probablemente la parte más desperdiciadora de tiempo de este proyecto. Los elementos del circuito de foco aquí son las CD74HC4067 multiplexor (mux) fichas, que permite el Arduino controlar la mayoría de los ~ 150 LEDs con sólo 12 pines digitales. La mayoría de los proyectos que he visto estos utilizado para implica conectar varios sensores a una entrada, considerando que este proyecto utiliza el mux en la dirección opuesta para conectar varios LEDs a una salida. Estos tienen una tolerancia (baja?) para la corriente, pero no he tenido ningún problema aún incluso con la mayoría de los LEDs una vez. He intentado originalmente usando transistores para controlar los LEDs, que trabajaron, pero no pude encontrar ninguna manera buena para 30 + transistores en el protoboard sin un IC. de todos modos, todo este proceso irá mucho más suave si se sigue el diagrama del circuito en lugar de trabajar exclusivamente con mis descripciones y fotos.

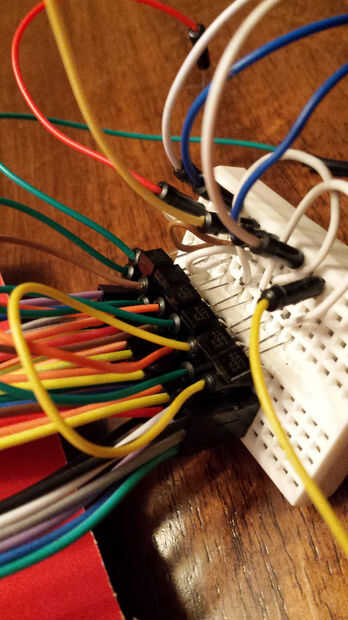

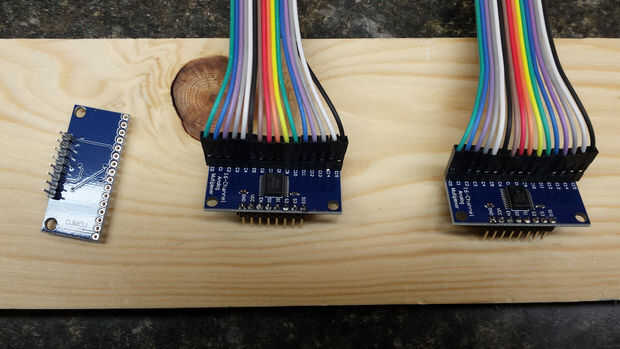

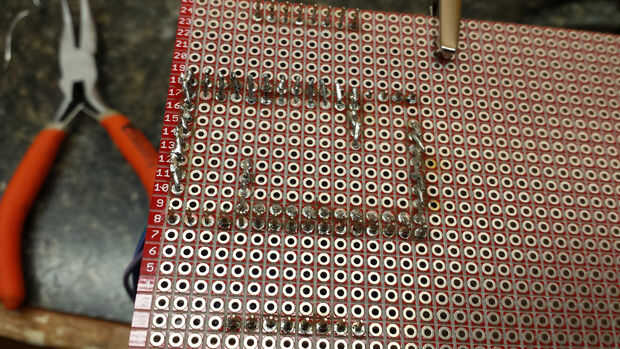

Los multiplexores a cualquiera de los extremos de la dimensión más corta de la junta con por lo menos 1 orificio entre la cabecera de 8 pines y el borde de la Junta de la soldadura. En la protoboard he utilizado (25 agujeros ancho), esto deja suficiente espacio para los cables de puente de LED entre los tableros de mux. Los pines C0 conectan a 8 M-F puente, que se puede organizar en línea recta hacia la otra tabla de mux. C1 a todos conectan un cable puente simple C11 y C12 se conecta a 4 puentes. Me enteré más tarde que soldar los puentes directamente a los multiplexores ahorra un poco de espacio (y un poco de soldadura). Para conectar los 8 puentes en C0 (y los 4 en C12), puede hacer un puente de soldadura (soldadura de que tarda más) o doblar los cables de los puentes hacia los demás, utilizando como puentes en su lugar (que es lo que hice).
Por último, añadir que otro puente de alambre en cada lado al lado de cada multiplexor 's conector de tierra y cada uno en el suelo adyacente de la soldadura.

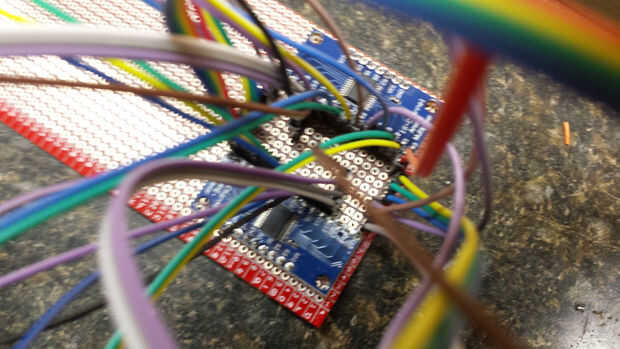

Importante: Asegúrese de dejar espacio entre los multiplexores para 32 cables que van soldar en más tarde.
La configuración que utiliza para estos primeros tableros 2 mux es un poco hacia atrás, ya que es difícil trabajar con los cables entre los multiplexores cuando hay tantos agrupados para arriba en el centro. Las juntas de rotación 180 grados probablemente haría el circuito más fácil de poner juntos y tan eficaz en el producto final, pero... Pongo por lo que mucho esfuerzo en el tablero de control antes de darse cuenta de esto ello no valía la pena el tiempo y energía para rediseñar y volver a montar todo el tablero. Pero ahora usted sabe y puede hacer su propia decisión!
