Paso 8: El mecanismo de bloqueo o retención de bola

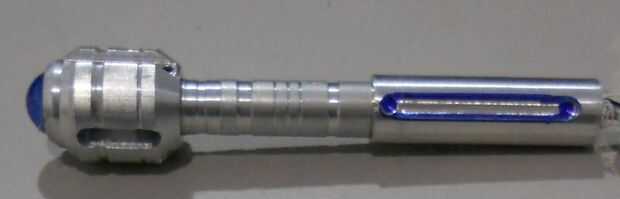

Esta parte realmente no es necesaria pero agrega detalles finos para el destornillador sonic. El mecanismo de retención de bola básicamente bloquea el destornillador sonic en la posición retraída y extendida. También añade un satisfactorio "clic" cuando el destornillador sonic se mueve en esas posiciones.

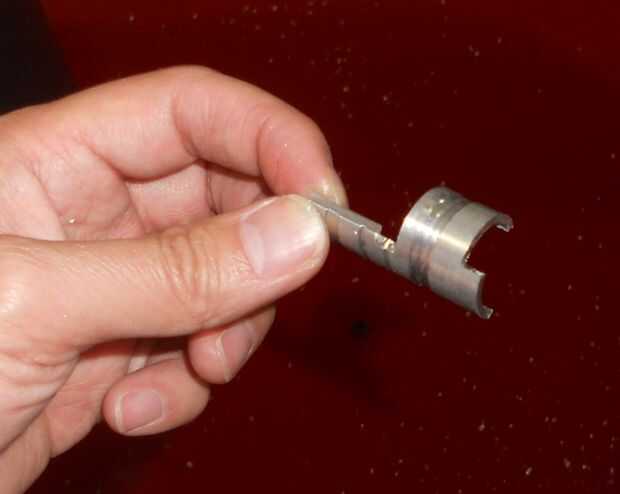

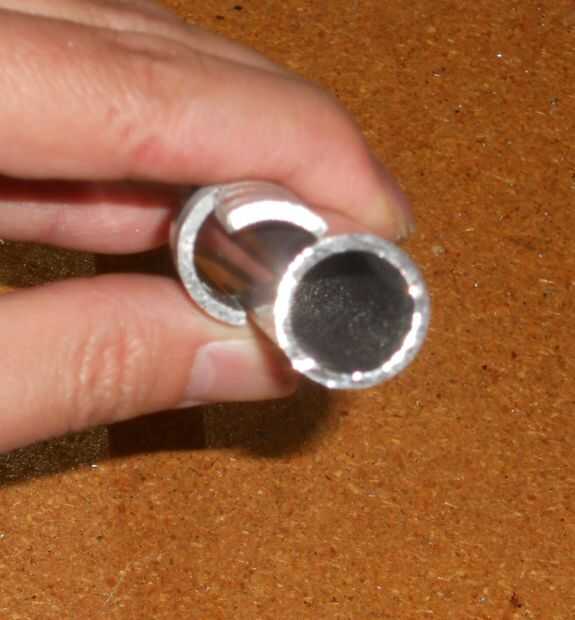

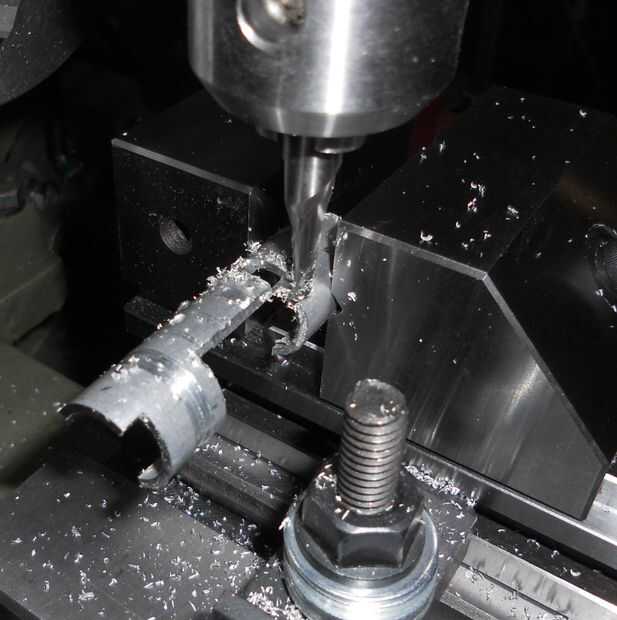

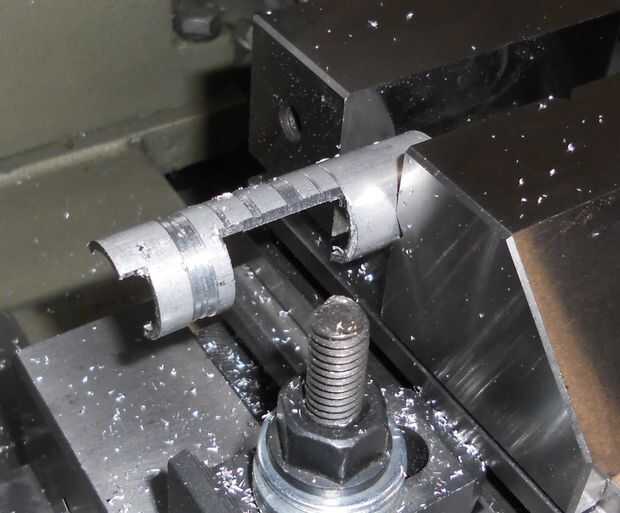

Primero se corta una sección de. 75" tubo cerca 2" de largo. A continuación cortar una sección en "T" que es aproximadamente 2/3 de la circunferencia del tubo (en uno mío que se parece más a una "L").

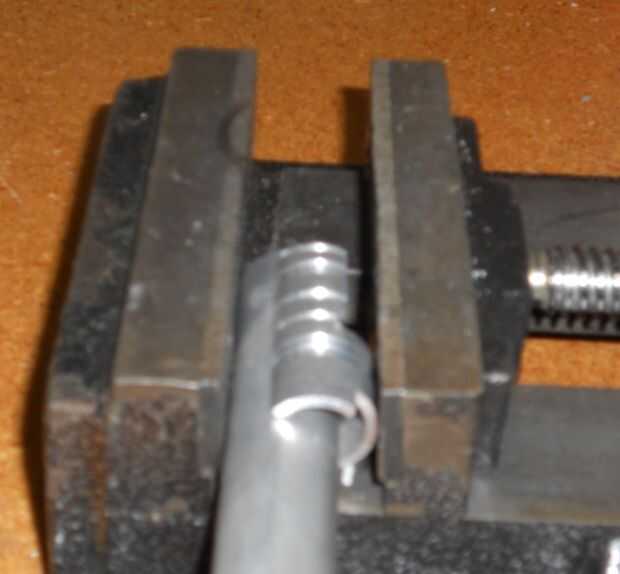

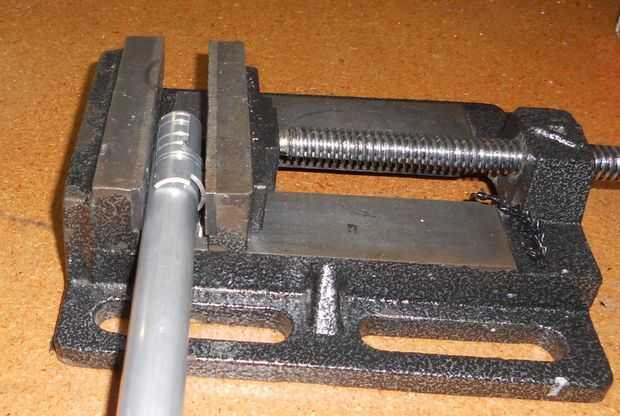

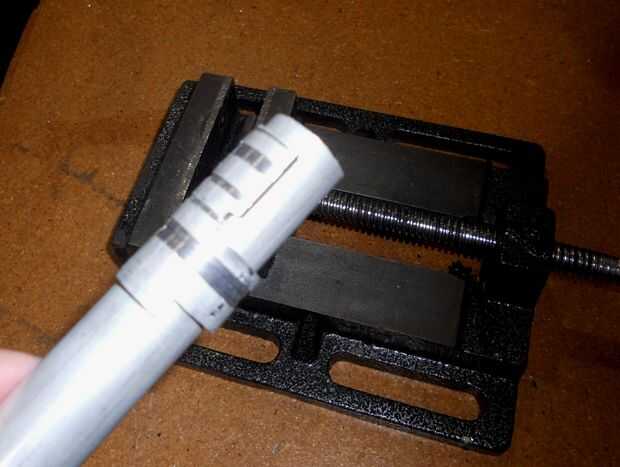

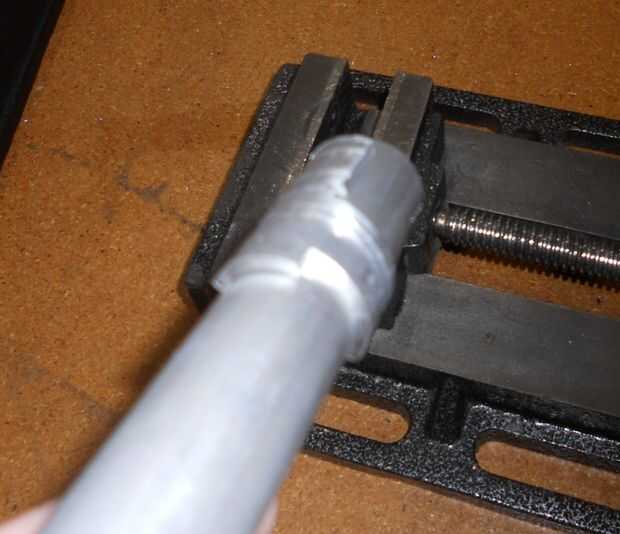

Ahora toma esa sección T y pulse en la sección de. 75" tubo usando un tornillo de banco. Esto moldeará el interior diámetro del T a. 75".

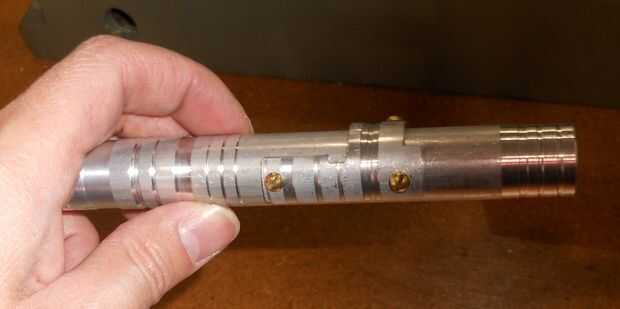

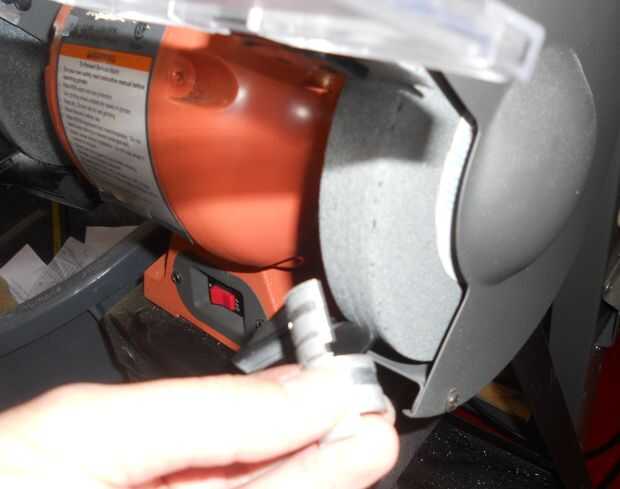

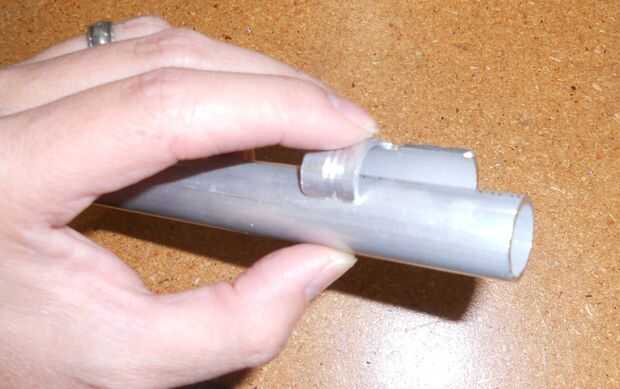

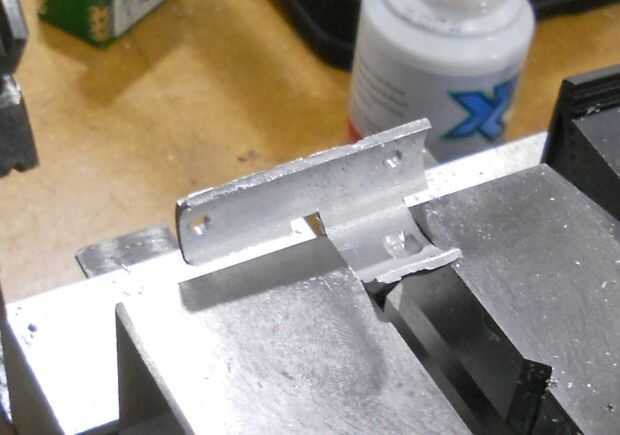

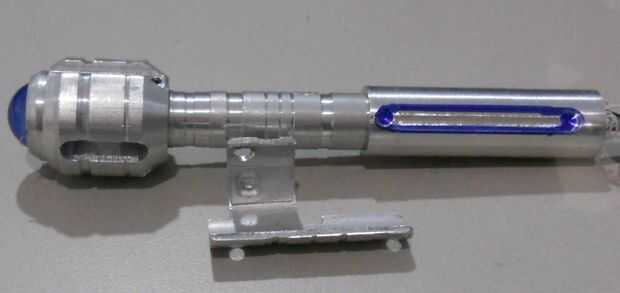

Perfore agujeros en las extremidades de la T. Conecte esta sección en T de aluminio en el cuerpo principal del destornillador sónico sobre centrado a lo largo de la longitud de la ranura. Temporalmente fije con tornillos. Mirar dentro del cuerpo principal y ver cuánto los tornillos sobresalgan dentro. Tome nota de él. Usted tendrá que cortar o moler los tornillos para que quede a ras con la parte interior pared del cuerpo principal.

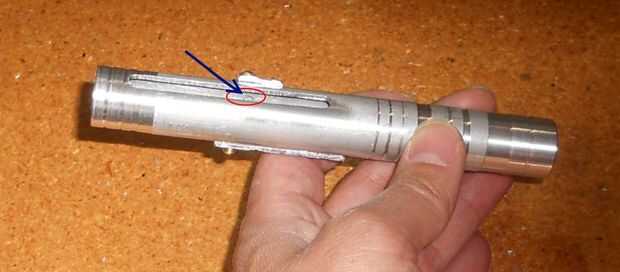

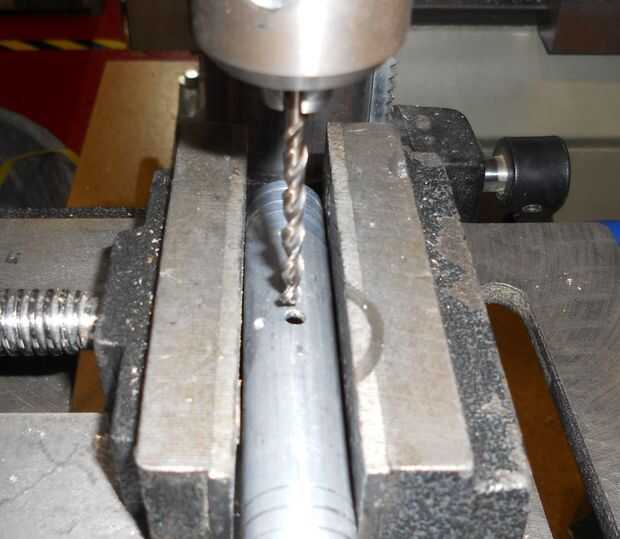

Medir a un buen lugar debajo de la T donde se taladra un agujero en el cuerpo principal que es el mismo diámetro que el rodamiento de bolitas. Retire la broca de T. el orificio para el cojinete de bolas.

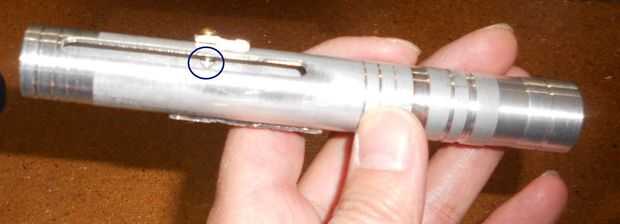

Vuelva a colocar la funda interna en el cuerpo principal y fije el interruptor otra vez. Haz un rotulador (marcador permanente) y en el orificio del cojinete. Deslice el interruptor hasta la parte superior de la ranura y hasta el fondo. Asegúrese de que el marcador está marcando la manga interna. Quite el interruptor y retire la funda interior del cuerpo principal.

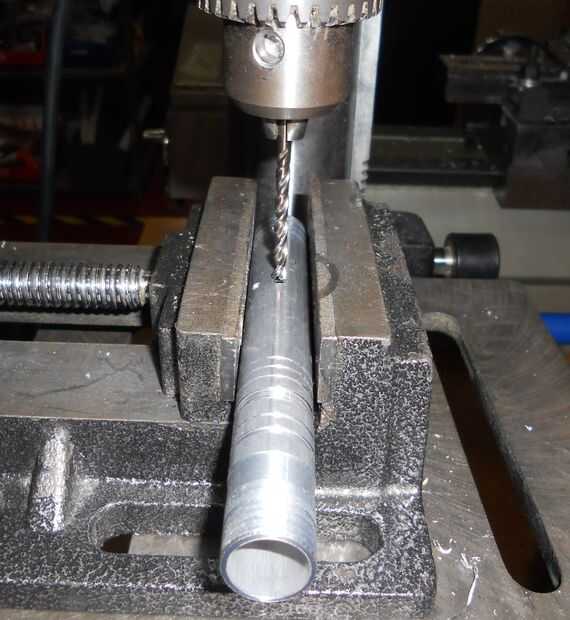

Usando molino de usted, haga una ranura en la funda interior a lo largo de la línea del marcador aproximadamente 1/32" de profundidad. En los extremos de la ranura, utilice una broca para hacer un hoyuelo 1/16 pulgadas de profundidad. El cojinete se paseo por esta ranura y caerá en las hendiduras de la manga en lugar de la cerradura.

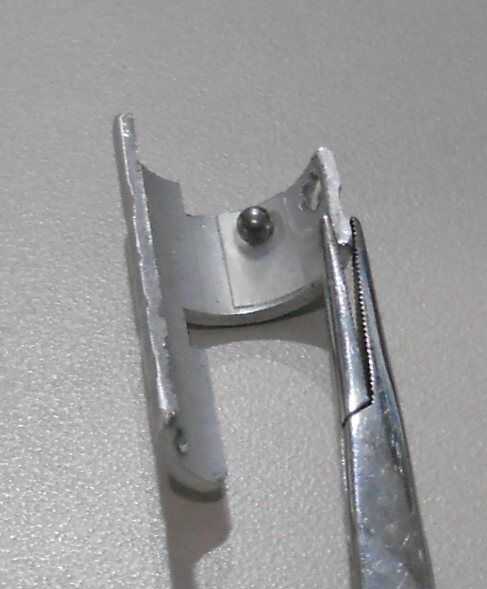

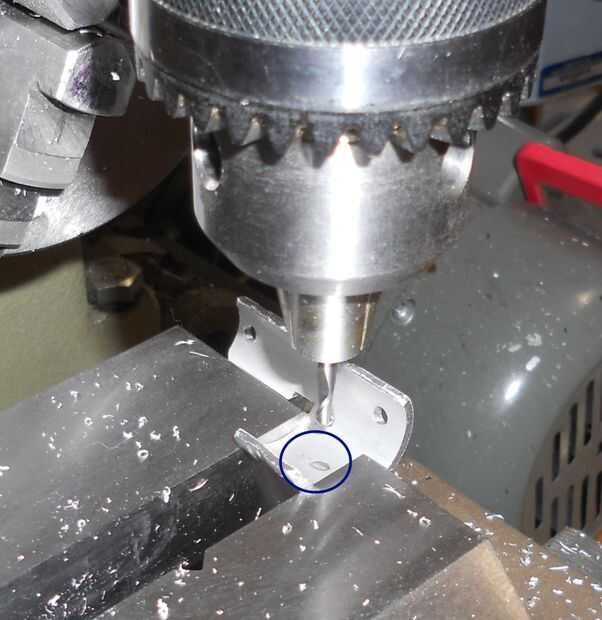

En el interior de la T hacer un bolsillo 1/16" de profundidad que se alinee con el orificio del cojinete en el cuerpo principal. Hacer el bolsillo dos veces tan grande como el agujero del rodamiento. Cortar un trozo de plástico dos veces tan grande como el bolsillo y super pegue sobre el bolsillo. Esto actuará como la «primavera» que pondrá presión a la baja en el rodamiento de bolitas. Poner grasa de eje o grasa de litio en el plástico.

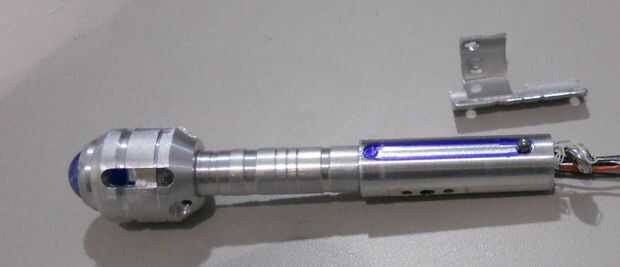

Inserte el manguito interno en el cuerpo principal, fije el interruptor, inserte el cojinete de bolas en el agujero de retención de bola y el T sobre todo. No apriete excesivamente los tornillos que sujetan la T en el lugar. Deslice el interruptor a lo largo de la ranura para probar el enlace. Afloje los tornillos que sujetan la T para quitar cualquier enlace. Apriete los tornillos si el movimiento es demasiado o no se bloquea. Movimiento debe sentirse suave y debe snap o haga clic en los extremos de la ranura.
¡ Excelente! vamos a pasar
