Doble sistema de estacionamiento Laser-Guided (2 / 6 paso)

Paso 2: Identificar la fuente de alimentación

Mi alimentación fue tomado de un viejo teléfono inalámbrico.  Su salida es 7,5 voltios DC 150mW.  Usted notará que este voltaje es mayor que el láser puede aceptar, así que tuve que hacer un divisor de voltaje para bajar el voltaje de 7.5 a los necesarios 3.5 a 4.5 voltios.

La definición de Wikipedia de un divisor del voltaje es "electrónica, un divisor de voltaje (también conocido como un divisor de potencial) es un circuito lineal simple que produce un voltaje de salida (Vout) que es una fracción de su voltaje de entrada (Vin).

Ya que necesitaba que la tensión a las luces láser para ser menos de lo que produce el transformador de pared que necesitaba hacer un divisor de tensión.

Lo más fácil era hacer el divisor de tensión es salir a la internet y buscar una calculadora de divisor de tensión, tratar de encontrar uno que también tiene en la calculadora - como (http://www.bowdenshobbycircuits.info/r2.htm).  Eran mis valores para la calculadora:

Valores de entrada
Voltaje (batería) = 7,5 voltios

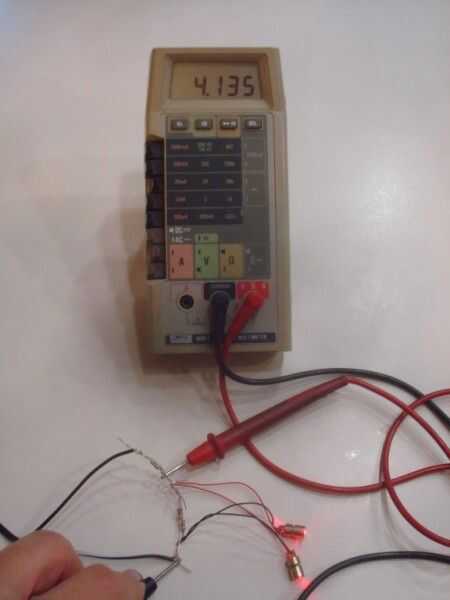

Tensión salida = 4,0 voltios
Actual = 0,01 amperios (10 milivatios)

Resultados calculados:
R1 = 300 ohmios
R2 = 450 ohmios
Alimentación R1 = 0.03
Alimentación R2 = 0.045

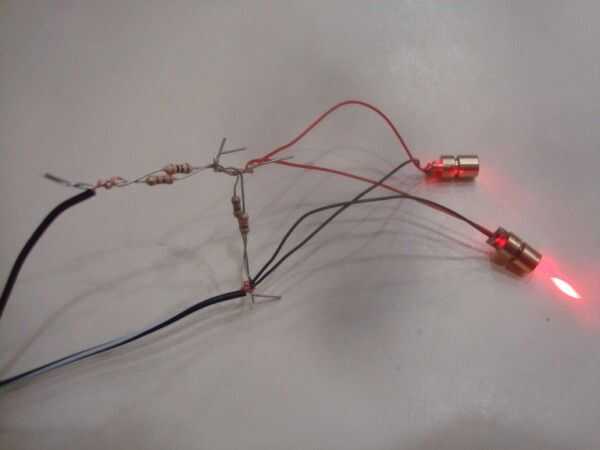

La mala noticia es que no tengo los valores exactos de resistencias, pero mediante la combinación de resistencias de 4 pudo finalmente llegar a un circuito que no se calienta cuando las luces láser.
