DIY tamaño natural teléfono controlado BB8 droide (30 / 47 paso)

Paso 30: Determinación de la electrónica (+ cómo funciona)

Cómo funciona:

La aplicación de teléfono envía caracteres vía Bluetooth cada vez que presione un botón. El módulo Bluetooth recibe los datos, mientras que el Arduino interpreta y procesa estos datos. El Arduino envía señales al blindaje del conductor del Motor para dar una señal de ir para la conmutación de los motores.

Pasos:

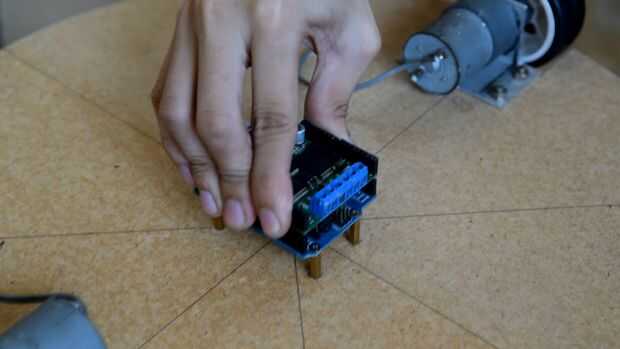

1.) El Arduino a la plataforma de montaje

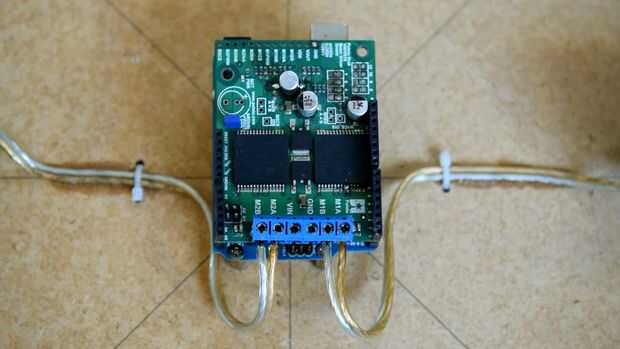

pila 2.) el escudo de conductor del Motor

3.) Conecte los cables del motor izquierdo a M1A y M1B

4.) Conecte los cables del motor derecho a M2A y M2B

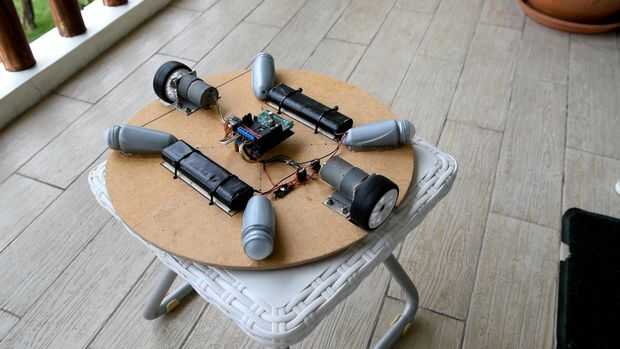

5.) montaje de las baterías de iones de litio
