DIY Smart Home automatización usando Android (2 / 6 paso)

Paso 2: Bloque diagrama

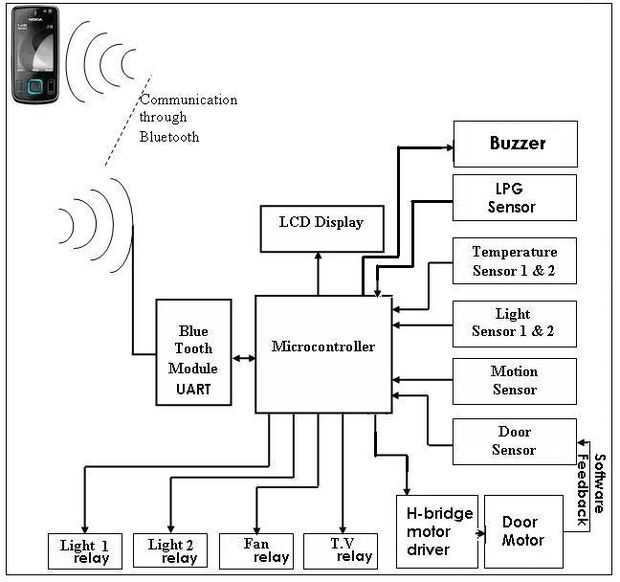

El Diagrama de bloques del proyecto es if se muestra la figura arriba. El corazón principal del proyecto que todos los datos de procesamiento y toma de decisiones es el microcontrolador. Aquí sirve el propósito de adquisición de datos de los sensores y luego Comparar con los valores programados almacenados en la EEPROM del microcontrolador y luego accionar los dispositivos por consiguiente. Un LCD de 16 x 2 caracteres se utiliza para la visualización de los mensajes, el aparato estado y sensor de lecturas. Está directamente conectado al microcontrolador en modo direccionable de 4 bits. Cada vez que una nueva acción o evento está planteado como alarma de incendio, fugas de LPG, etc. se muestra en la pantalla LCD también. A continuación tenemos el módulo UART Bluetooth conectado al puerto serie del microcontrolador. Actuar como un punto de acceso para el cliente de android en el otro lado y lógicamente actuar como reemplazo completo cable de serie para el puerto serie. Los datos se intercambian en serie entre los dos dispositivos. Un pin de estado de enlace para el microcontrolador de la UART Bluetooth dice que el cliente android está conectado al host. A continuación, para controlar dos luz uno interior y otro fuera del hogar, una televisión y un ventilador/AC tenemos cuatro relés conectados al microcontrolador por el circuito de amortiguamiento NPN transistor basado. Los relés de consuman mucho actual mientras está activado y el microcontrolador en cualquier pin puede fuente sólo 20mA de corriente por un circuito buffer es sumamente indispensable entre el relé y el controlador.

Hay cinco tipos de sensores utilizados en el proyecto que los son ser conectados directamente al microcontrolador. Para el sentido de la intensidad de luz se utilizan dos sensores LDR, que es luz resistencias dependientes conectados a la entrada del ADC del microcontrolador. Para el sentido de la temperatura se utilizaron dos sensores de temperatura semiconductores de estado sólido de dispositivos analógicos también conectados a la entrada del ADC del microcontrolador. Para detectar las fugas de LPG en el hogar usamos el sensor GLP MQ-5 y es la interfaz a la entrada del ADC del microcontrolador. Después de ellos, utilizamos un gancho conmutador para detectar la puerta si se abre o cierra. Este sensor está conectado a la entrada digital del microcontrolador que desde el exterior se levantó. Para el sentido de la presencia y movimiento utilizamos el sensor de PIR (infrarrojos piroeléctrico) que tiene una salida digital y también está conectado a la entrada digital del microcontrolador que desde el exterior se levantó. La puerta principal es conducida por el motorreductor DC y como cerrar y abrir la puerta, tiene que ser movido bi-direcionally. Para ello, utilizamos el NPN transistor basado en circuito de puente H bidireccional controlador de motor conectado a la salida digital del microcontrolador. El microcontrolador puede controlar digitalmente el movimiento y la dirección del motor para abrir y cerrar la puerta. Una regeneración del software es implementada entre el motor y el sensor de gancho de puerta salida de modo que cuando la puerta alcanza su posición máxima y se cierra el motor deja de conducir el motor para evitar daños.
