DIY Polaroid Swinger modelo 20 a lente réflex digital de Canon EF (4 / 6 paso)

Paso 4: Montaje de la lente

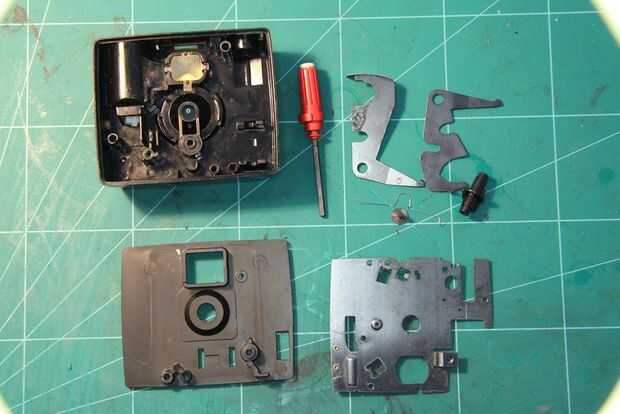

Después de haber quitado el flash electrónica y limpiar las cuchillas de la lente y la apertura, tenemos que montar la lente.

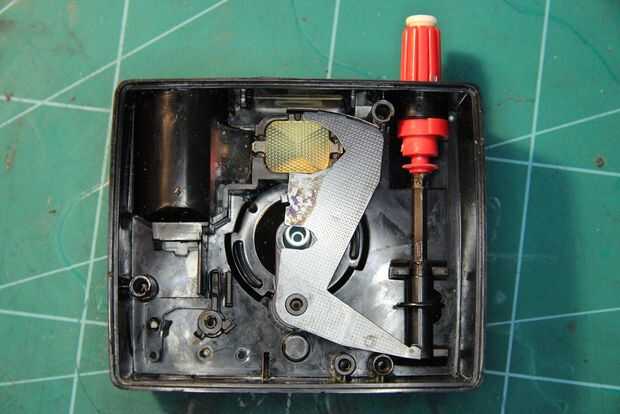

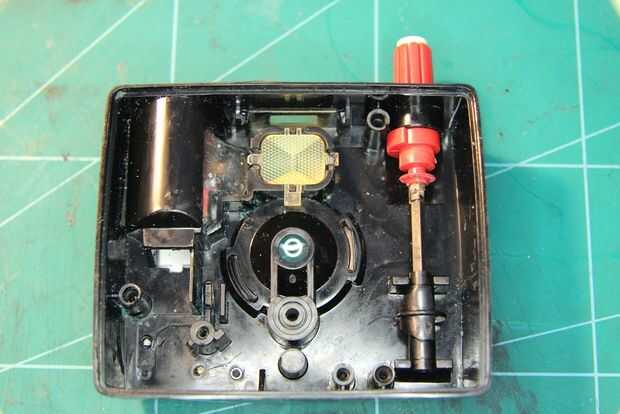

Poner la barra de selector de abertura e inserte en la cubierta de la lente. Gire la manera posible en la dirección de las agujas del reloj . Poner el cilindro negro pequeño en la barra. Ver la imagen. Si lo haces de esta mal no tienes una apertura completamente funcional.

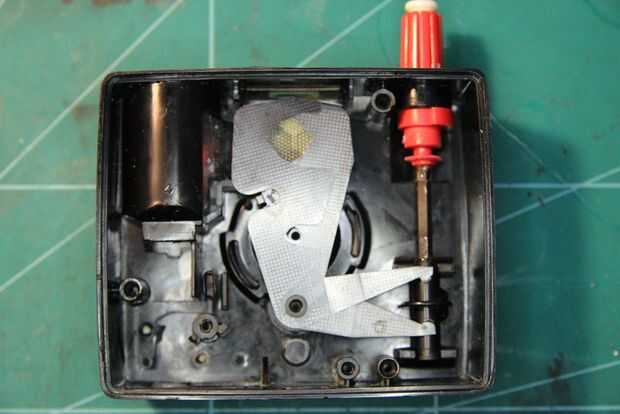

Vestíos de la hoja de apertura con el dial en la cubierta del lente. Poner en la segunda hoja de apertura.

Inserte la "tuerca" sobre las hojas de apertura.

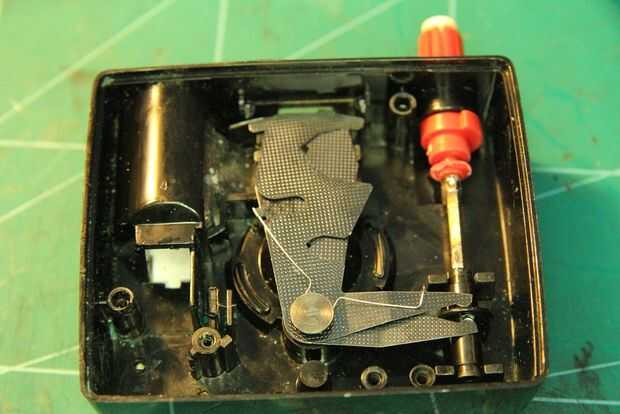

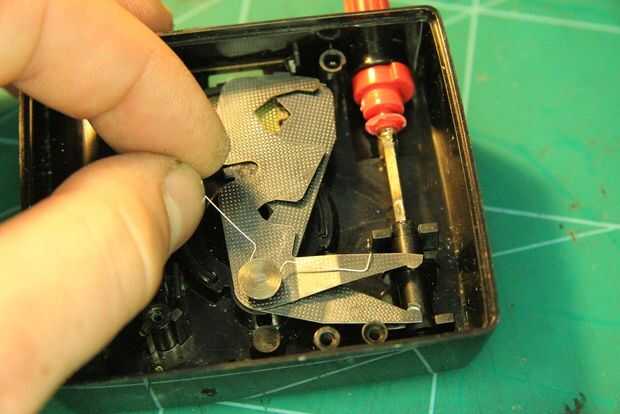

Doblar el muelle un poco, por lo que será un poco más elástico. Inserte el resorte bajo la "tuerca" como en la foto y asiento en su posición correcta en las hojas.

Pulsado un poco en las hojas y confirmar los trabajos de apertura.

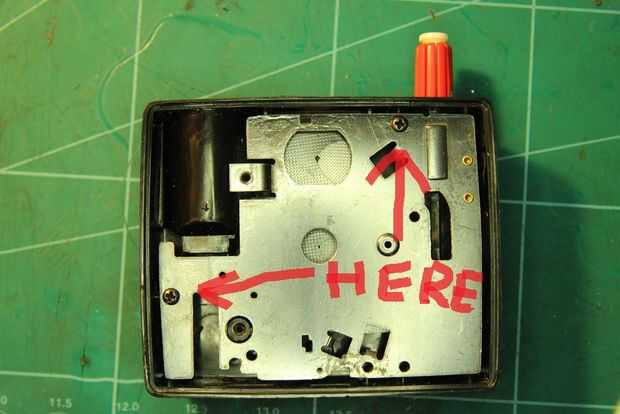

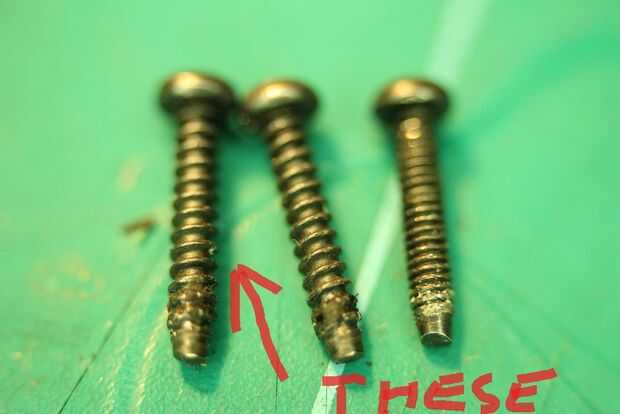

Ahora tiene que volver el pelado a chapa y tornillo en el negro tornillos en los orificios de la imagen.

Vuelva a colocar la placa de plástico y atornille los tornillos en la parte superior izquierda agujero y la parte inferior derecha.

Ahora es el momento para pegar los anillos de macro a la lente.

Medir el diámetro interno de la rosca para filtros femenino. Hacer un círculo con tu compás en el papel.

Mida el diámetro interior de la lente, así que usted puede alinear los anillos de papel y macro.

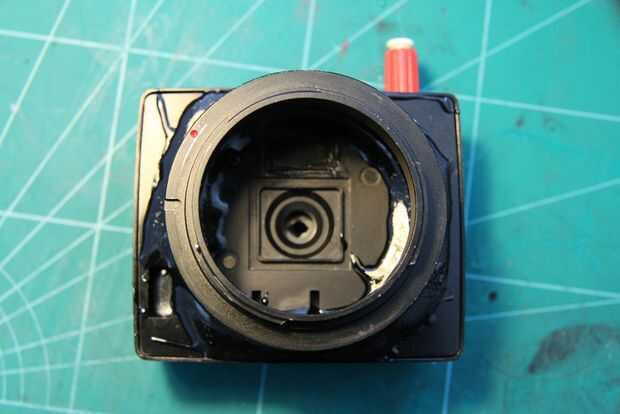

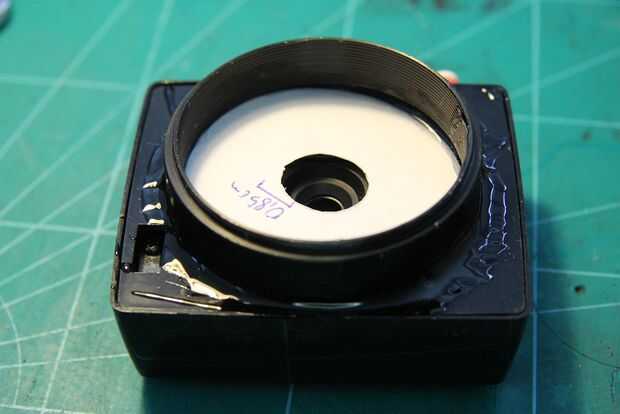

Cortar el círculo interior y exterior. Inserte el papel en la rosca para filtros mujer y ponerlo ontop de la parte posterior de la lente. Necesitas el 7 o 14 mm macro anillo aquí. En alinear en el medio tan precisamente como sea posible. También necesita alinear la rotación del anillo de manera que cuando usted Enrosque el adaptador macho de EF la lente sí mismo nivel. Para ello, colocar el otro anillo y el anillo para hombre EF al que vas a pegar. Giran para que la ranura de bloqueo será en un 90 grados desde la parte inferior. Ahora debe estar en el lado izquierdo. MKE shure esto se hace correctamente para que su objetivo será a nivel de la cámara.

Ahora mezclar el pegamento epóxico de 2 componentes y pegamento lechón en lugar. Dejar secar y quitar el pedazo de papel. El interior del pegamento también. Ser cuidado de no usar poco o mucho.

Cuando esté todo seco, es hora de pintar la cola con el marcador negro plano. Esto minimizará el resplandor de la lente, porque el pegamento es brillante.

Ahora Atornille lo otros macro anillo. El 7 o 14mm dependiendo de cual pega. Poner en el anillo de montura EF hombre. No no es necesario el anillo 28mm o el adaptador EF femenino.

Ahora la lente está terminada, pero vamos más lejos mod.

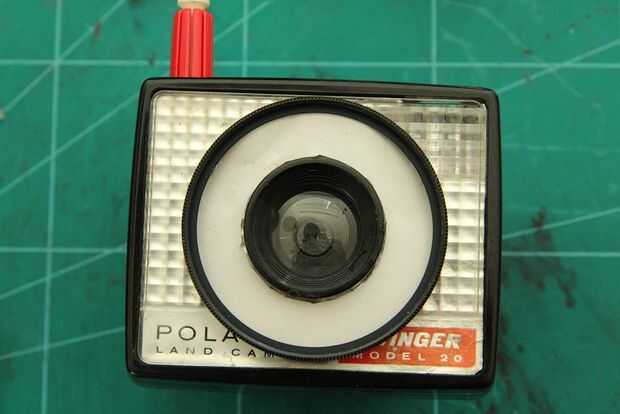

Encontrar un UV filtro con rosca de filtro de su elección (yo escogí 52 mm.) Quite la tapa y medir el interior diámetro de la rosca para filtros masculino. Utilice el compás para dibujar un círculo en un papel. Mida el diámetro exterior del soporte del lente de plástico. Dibujar el círculo dentro del círculo más grande.

Recorto. y colocar el papel dentro del tubo de la macro. Ahora ponlo sobre el anillo de soporte de la lente, y se centrarán su filtro.

Mezcla de pegamento y pegamento en su lugar. Deja secar y retire el papel.

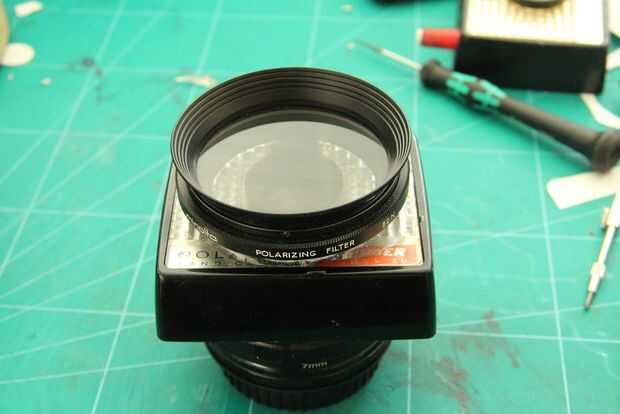

Felicidades ahora estas acabado! Ahora usted también puede poner en cualquier accesorio de filtro. Como ojo de pez, UV filtro polarizante filtro, filtro de color y así sucesivamente.
