DIY LED aluminio LEGO (3 / 7 paso)

Paso 3: Código de G y procedimiento de trabajo

Todavía hay algunas cosas en el diseño que tengo algunos pensamientos sobre. El ser principal poner una placa de cubierta sobre el LED para que se vea más bonito. Se trata de sólo un círculo de plástico transparente con una abolladura en el medio. Así que aunque no es en el diseño se preparar un código de cualquier manera.

Para hacer el G-code utilizo un programa de CAM, usted puede encontrar estos en toda la web.
Encontré que desde cero empezar a trabajar con cualquier CAM programa no es fácil. Pero en el tiempo cuando desea completa de estructuras 3D es bien vale la pena. Escribir a mano el código de G para una generación 3D llevará años, con cam solo una o dos horas.

De nuevo este no es el más difícil código que todas las piezas es 2D, que no significa superficies alabeadas o curvadas en la dirección Z su plana todos.

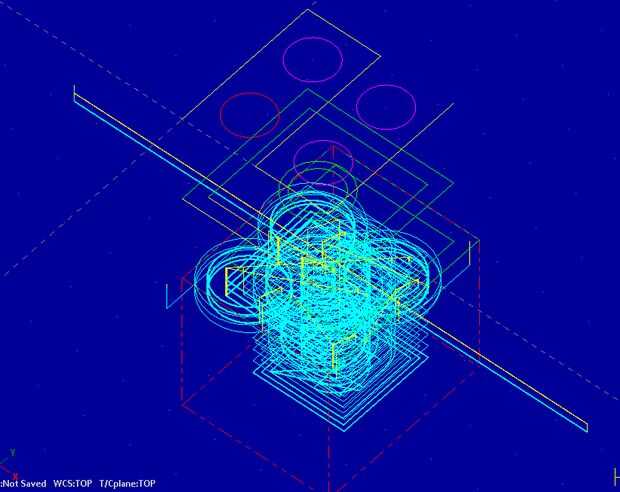

Habiendo hecho los diseños ásperos, remodelará todas las piezas en el programa de la CAM. Ya que se uso 3axis solamente cada cara de cada parte será una operación separada.

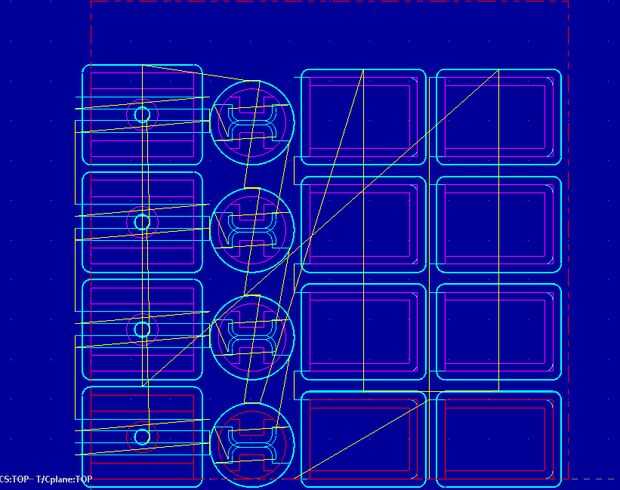

El primer paso es empezar con todos los componentes que son de una hoja como stock. Esto porque estos se sujeta en la mesa. Así estos pueden mejor ser molidos antes de instalar la mordaza de la máquina. Los PCB puede fresado con una fresa plana de 2mm en un solo paso.

El siguiente paso sería hacer el bloque actual. Esto se hará en el tornillo de la máquina.
De áspero a la multa, primero el material áspero tiene que enfrentarse a bloques poco perfectos.
Luego vienen los talones y la cavidad inferior, con una fresa plana de 2mm.
Último será la cavidad en la que a las pilas.

En todos los archivos y las operaciones de la esquina inferior izquierda será x, y = 0, 0
La parte superior de su acción será z = 0

Tiempo para hacer algunos chips (11.43 horas ha estado en él para aproximadamente 1 hora y 45 minutos hoy diseñar todas las rutas del molino)
