DIY Junta de matriz de LED 5 x 7 (3 / 8 paso)

Paso 3: Construir el circuito en PCB ° • paso-me

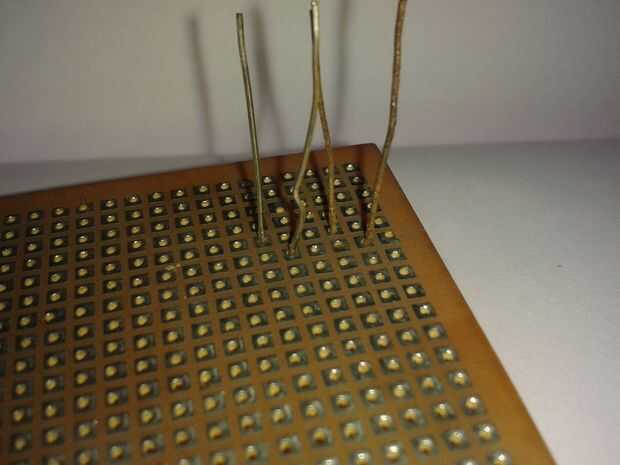

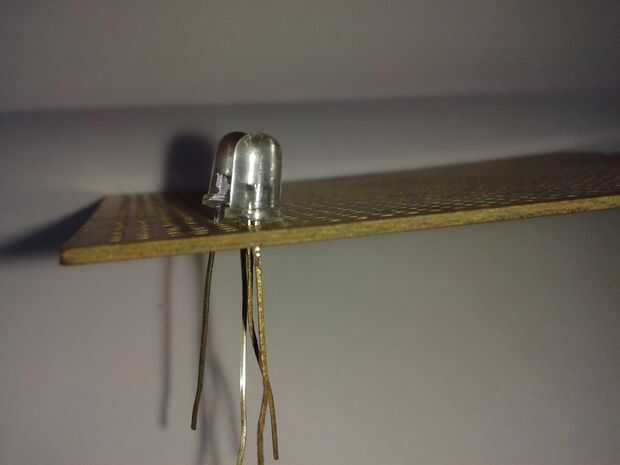

Primer lugar todos los LED en la placa del tablero todos los terminales negativos de la curva horizontal. Luego de la soldadura de todos los terminales en fila sabio, por fin un terminal de cada fila. Por lo tanto totalmente 7 terminales negativos.
