DIY extensión cable con construido en interruptor - seguro, rápido y Simple (4 / 5 paso)

Paso 4: Cable hasta el interruptor y las probetas del recinto

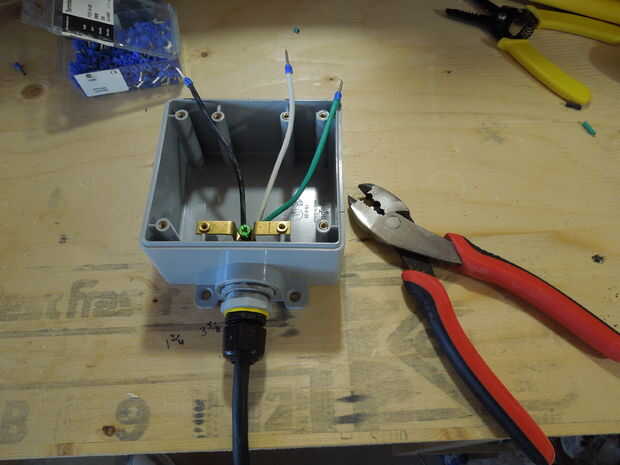

Un casquillo de 14 calibre en cada uno de los tres cables que entran en el cuadro de la encrespadura. Las virolas son necesarias porque los terminales del interruptor y las probetas del recinto no están diseñados para trenzado, alambre solamente sólidos. La férula "convierte" el alambre trenzado de alambre sólido en los terminales. Si no puede encontrar cualquier virolas, otra opción es usar un GFCI protegido, al aire libre clasificada probetas del recinto y sin interruptor. Los terminales de una lata de probetas del recinto protegido GFCI aceptan alambre trenzado. Puede utilizar los botones "reset" y "test" para encender/apagar el dispositivo.

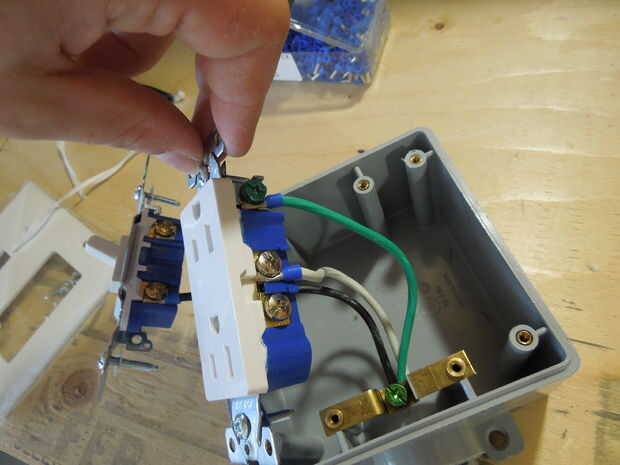

Los cables neutro y tierra entrante van directamente al tornillo de color verde y plata en las probetas del recinto, respectivamente. El hilo va al interruptor y luego lleva a cabo (a través de un cable de puente corto) en los bronceados de tornillo en las probetas del recinto.

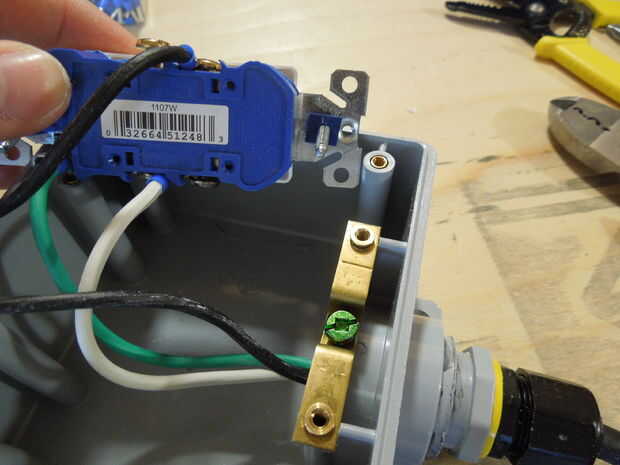

Los tornillos de montaje en el interruptor y las probetas del recinto tienen una pequeña plaza de vinilo sujeta en su lugar (ver foto 4). Esto se debe quitar antes de fijar los dispositivos de la caja del PVC. El retiro de la Plaza de vinilo permitirá la tierra de las probetas del recinto a ser prorrogados al conmutador a través de la barra de puesta a tierra de latón en la caja del PVC.

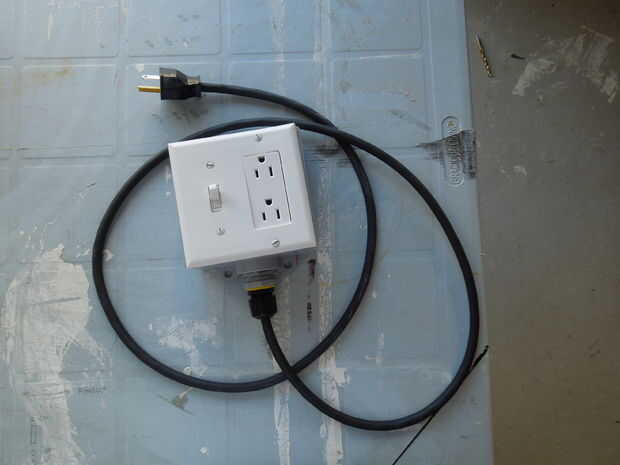

Después del montaje los dispositivos, colocar la tapa de la placa de pared y ¡ listo!
