DIY escáner de libro de alta velocidad de cámaras baratas y basura (57 / 79 paso)

Paso 57: Mango/electrónica: Resumen.

El firmware que tenemos instalado anteriormente permite las cámaras ser accionados electrónicamente utilizando sus conectores USB. Para conseguir que el fuego al mismo tiempo, debe proporcionar un menos-que el pulso de 5V a ellos.

Son los dos propósitos de este sistema de la manija
A.) proporcionan el pulso de 5V para las cámaras y
B.) hacer el escáner de libros fáciles de usar.

Yo ahora he construido tres botones/manijas de disparo diferentes para el escáner de libros. Los tres tienen sus fortalezas y debilidades. La tercera solución es definitivamente el más flexible y menos trabajo. Me gustaría que le muestre cómo hacer eso en detalle y el otro dos en gran parte a mostrarle lo que * no * hacerlo.

Materiales:
Hub USB.

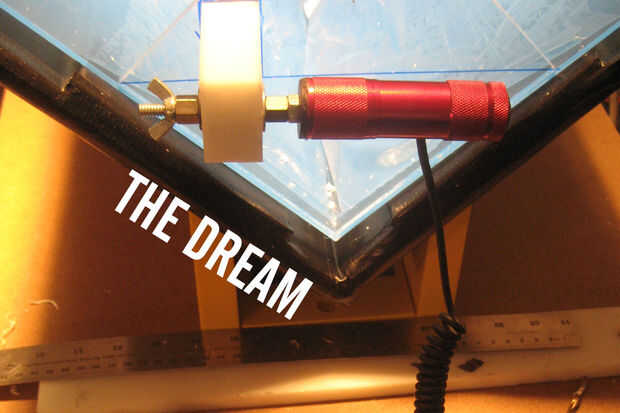

Linterna LED barata, del tipo que usa baterías 3 AAA.
3 pilas AAA de NiMH recargables.
Algunos tipo de aislamiento, cable de dos conductores; mina vino de un cargador de celulares desechados. (Mejor si es un cordón de bobina.)
Un interruptor momentáneo. La mejor clase son los interruptores de "Reset" de ordenadores antiguos, aunque casi ninguno va a hacer.
Un loooong 20 1/4 perno o varilla roscada (o lo que pase te gusta).
Una tuerca de mariposa, para que coincida con el perno de rosca.
Una pareja tuercas, roscadas para que coincida con el perno.
Un trozo de plástico o de madera de 2" de largo y 1" de espesor.
Algunas arandelas que caben dentro del cuerpo de la linterna (aproximadamente 3/4").
Misc basura; pistola de pegamento caliente industrial.
