DIY ECG usando LabVIEW y Analog Discovery 2 (7 / 7 paso)

Paso 7: LabVIEW

En primer lugar, descargue el archivo de LabVIEW "ECG.vi" a continuación si usted coloca los electrodos en el torso o descarga "ECG_wrist_ankle.vi" Si usted los está colocando en su muñeca y tobillo. Asegúrese de que su análogo Discovery 2 se conecta mediante USB y abrir el programa. Una vez que han abierto el programa, debería ver "Descubrimiento análogo 2" como el nombre del dispositivo y "mso/1" como el canal análogo en los "ajustes de MSO de descubrimiento análogo". También, asegúrese de que el "maestro activar" se enciende en el "Analog Discovery 2 fuentes de alimentación" y establecen el alternar las fuentes de voltaje a 5V positivos y negativos. Una vez que el circuito y los electrodos se enganchan para arriba correctamente, puede iniciar el programa.

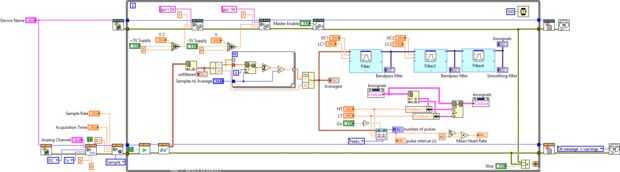

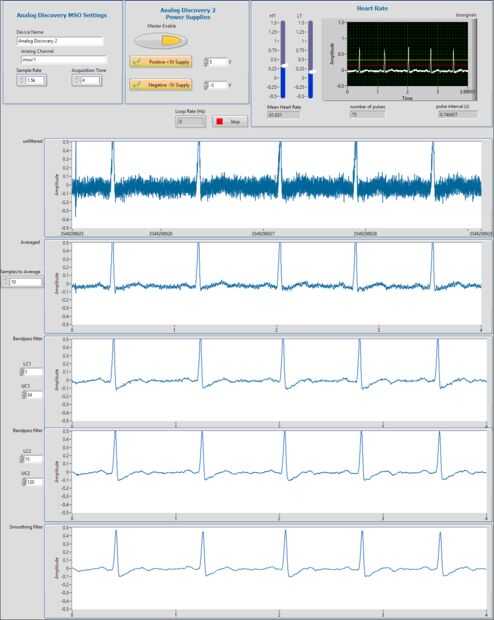

Usted verá cinco gráficos; el primer gráfico muestra la señal sin filtrar, pero cada gráfico tiene un filtro diferente que se utiliza para minimizar el ruido. El segundo gráfico toma el promedio de un cierto número de puntos; puede aumentar o disminuir el número de muestras en un promedio de. El tercer gráfico utiliza el anterior y un filtro paso de banda mientras que el cuarto también utiliza un filtro bandstop. Los cortes superiores e inferiores para pueden ajustarse, pero tenga cuidado de no filtrar demasiado o perderás partes importantes de la señal. Por último, el gráfico final utiliza un filtro de suavizado para eliminar el ruido restante.

Este programa también está configurado para detectar su ritmo cardíaco; Esto logra identificando el número de picos (cada pico representa un latido del corazón). Una vez que tengas tus gráficos buscando la manera que usted desea puede hacer clic en el interruptor "on" en la sección de "Pulso". Asegúrese de que la HT (umbral alto) y LT(low threshold) se ajustan para que el pico de cada latido del corazón está por encima de los dos y el resto de la señal está por debajo del umbral inferior.

Por favor sea extremadamente cuidadoso al construir este circuito y cuando se utiliza este ECG en general. Tratar y utilizar la energía de una toma de corriente ni realizar cambios en el circuito sin saber lo que está haciendo. Si usted tiene alguna pregunta o inquietud, por favor comenten debajo y yo le responderé con prontitud. Gracias por leer!!!!
