Paso 3: Paso 3: robot de wifi instalar la Barracuda / controlador de spybot

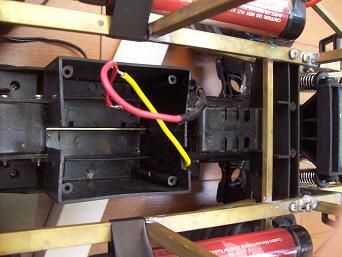

Empezamos este paso extendiendo los cables desde el motor por soldadura alambre extra que tuvimos puesta alrededor.
(Figura dos)

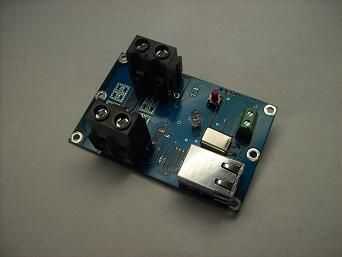

Aquí está una foto del robot wifi barracuda / controlador de spybot. Esto es lo que utilizaremos para controlar nuestro robot.
(Imagen 3)

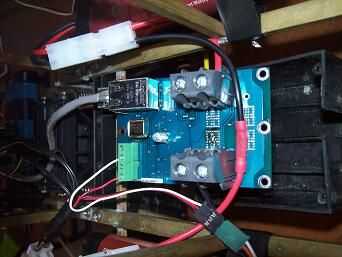

Aquí está una foto del cable amarillo del motor conectado al bloque de terminales. También se puede ver cómo las baterías están conectadas en serie para el control del robot wifi barracuda. En el bloque terminal verde es donde conectamos el servo. El cable rojo está conectado a la tercera 7.2v baterías tierra y tierra de la servo. El cable blanco es cable de señal del servo. La barracuda tiene dos puertos de salida. Cada uno puede configurarse individualmente como una entrada digital o analógica, salida digital o un Rc salida haciendo el Barracuda muy flexible.
