¿DIY Apple remotos Shield para Arduino (2 / 6 paso)

Paso 2: Montar la Junta

This is pretty flexable, If you want more Led's feel free to add them in. Si desea controlar el led con un transistor sienta libre de añadir que en! También usted puede haber notado que mi protector no tiene un botón de menú. He decidido no poner una en, pero si quieres añadir uno en el puede. Es compatible con la biblioteca.

Notas:
-Asegúrese de que los conductores de la IR Led no toque el encabezado ICSP.

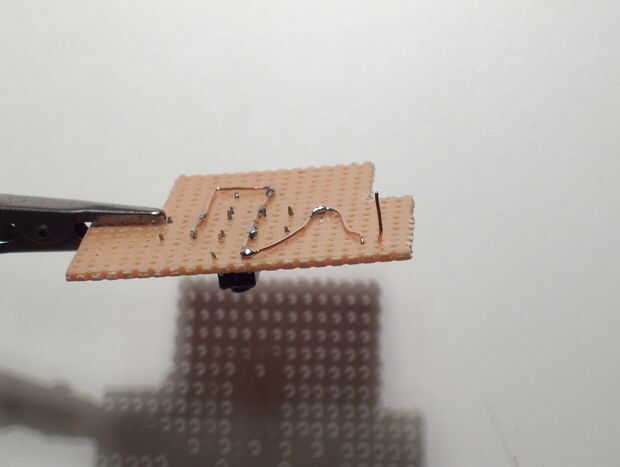

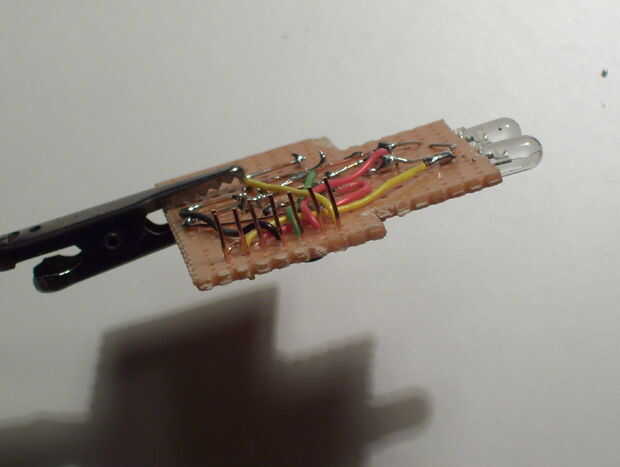

-Si desea utilizar cabecera pins no empuje el extremo del alambre de la parte superior hasta la parte inferior en otras palabras imagen 7, pero el cuadro 8.

Pasos:

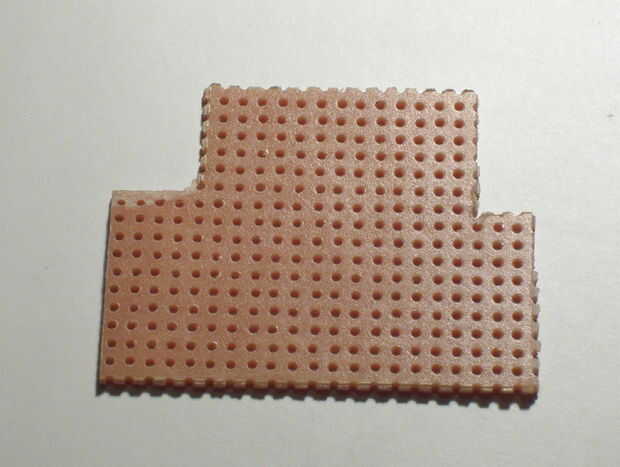

-Corte la tabla de Perf. Utilicé una pieza 23 x 18 que tiene pocos cortes.

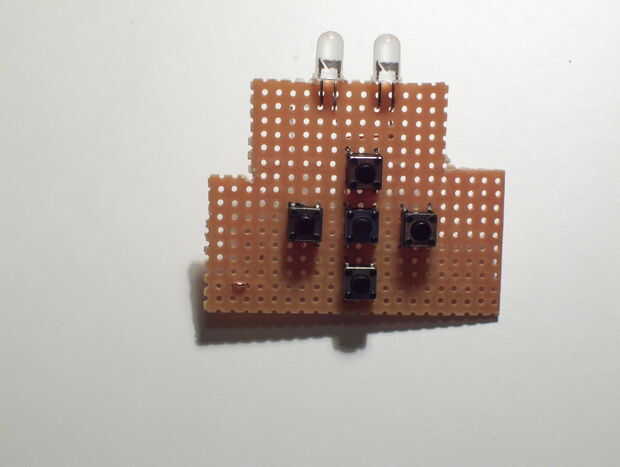

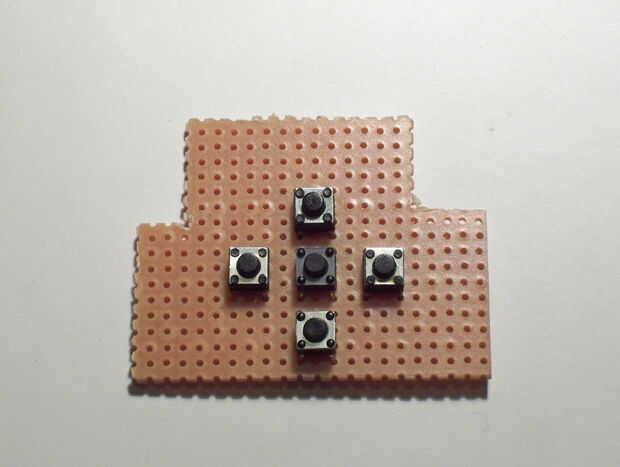

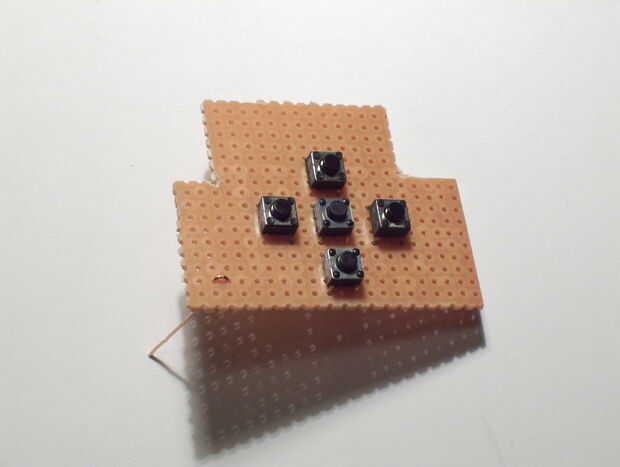

-Diseño de los interruptores

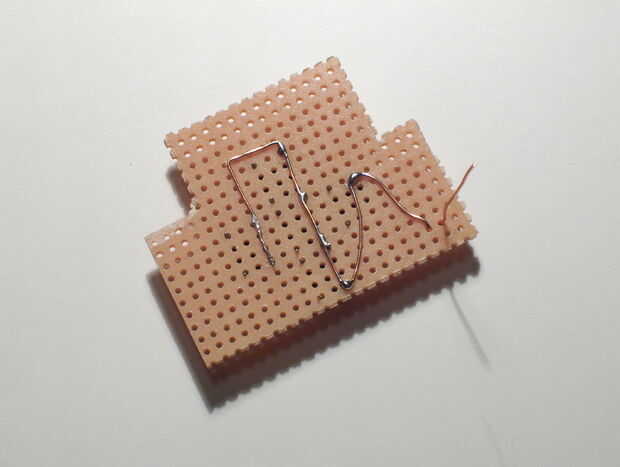

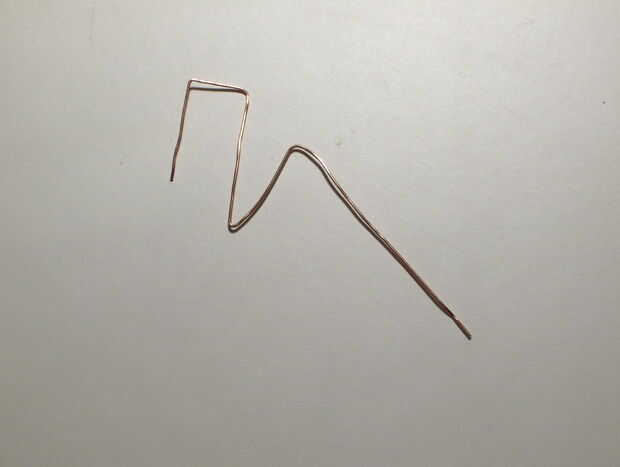

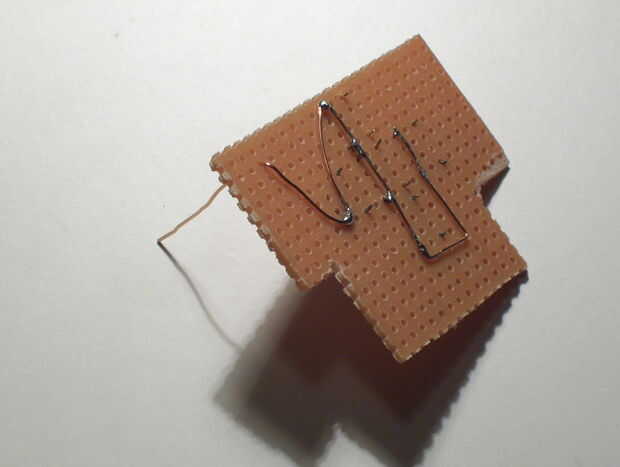

-Doblar el cable a tierra y soldadura en

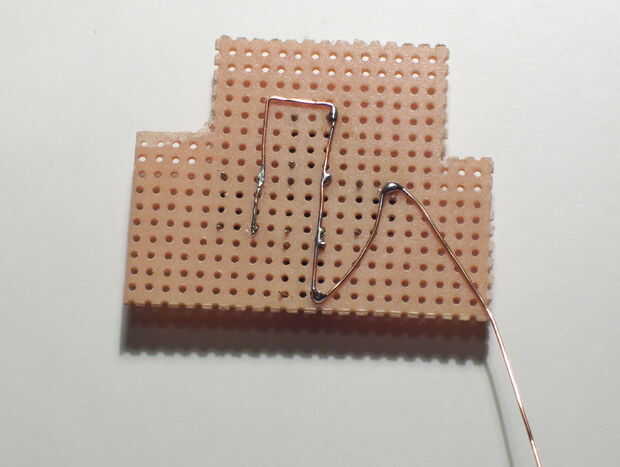

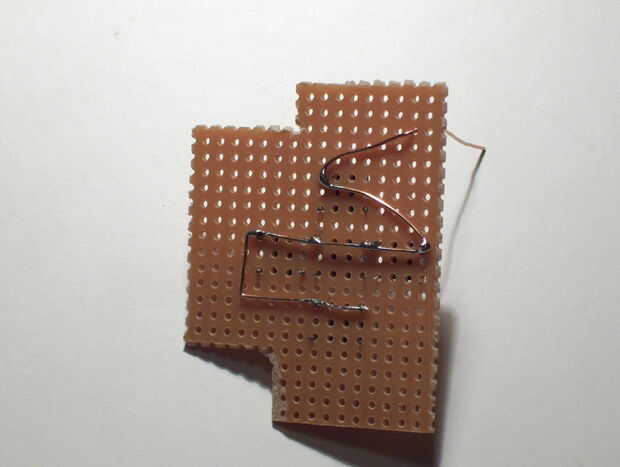

-Envuelva el extremo suelto de la tierra, hasta a través de un agujero en el tablero de perf. Luego empuje hacia abajo a través de la siguiente y recorte el extremo. (Cuadros 5 - 10)

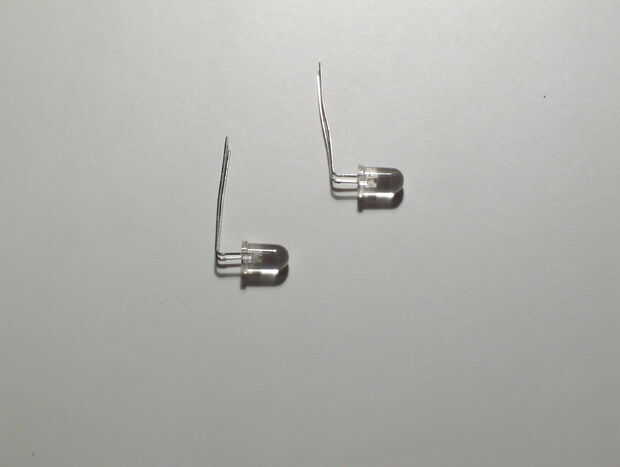

-Doblar el LED IR

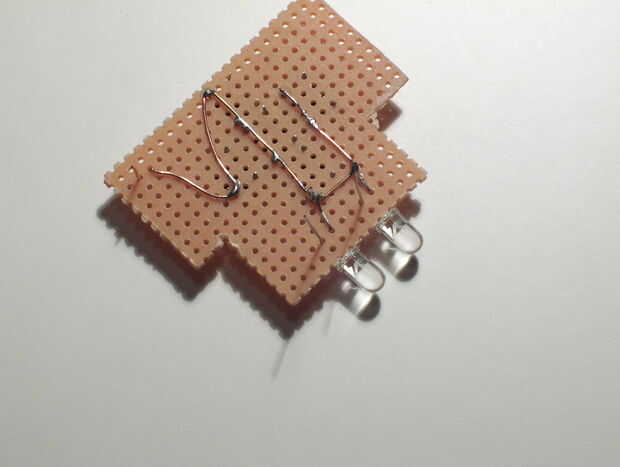

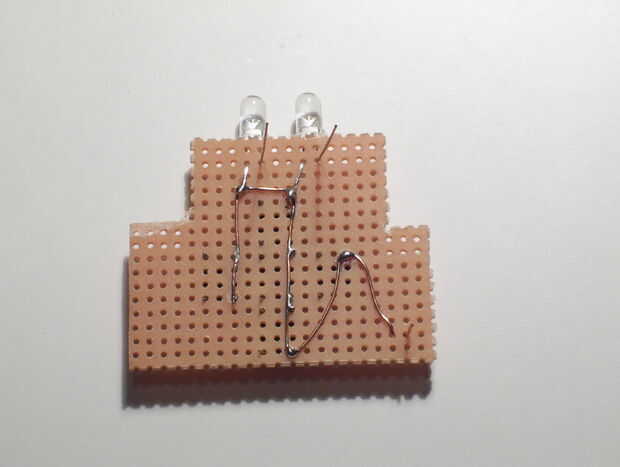

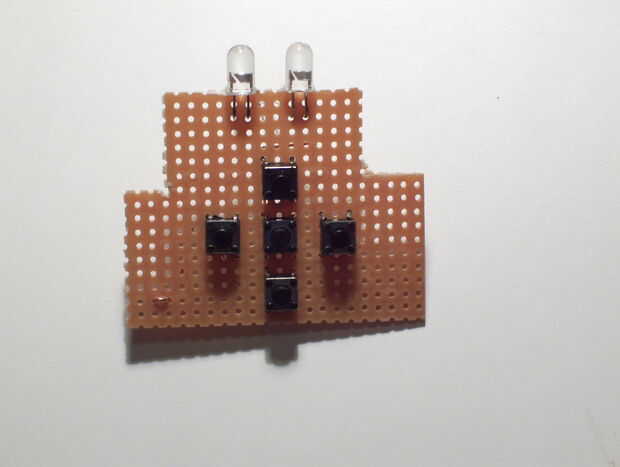

-Introducir el Led y la soldadura de los cátodos (plomo corto) al cable de tierra

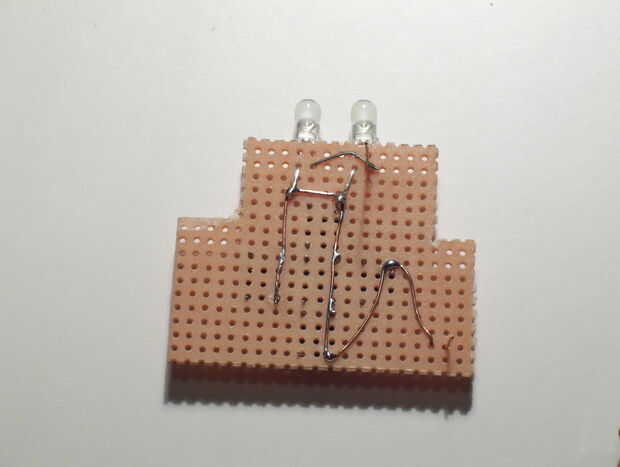

-Doblar el ánodo de un led y soldadura a otra la una (cuadro 21)

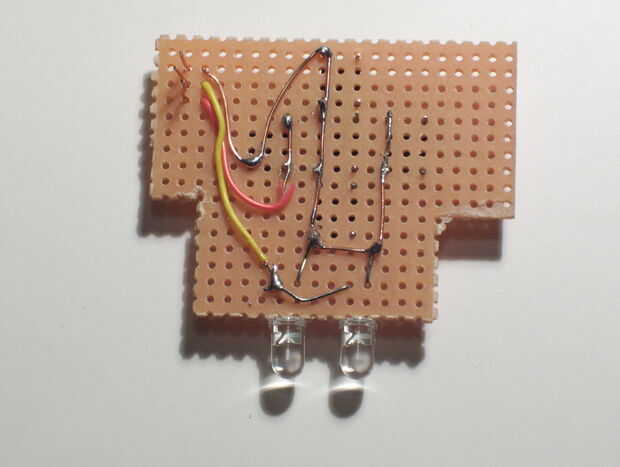

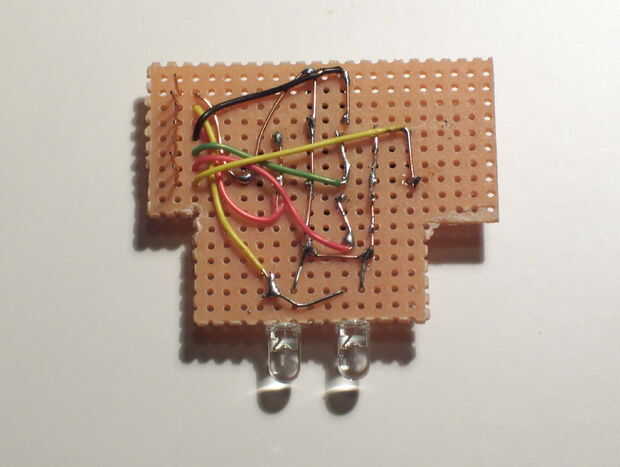

-Instale un cable en el botón más cercano (foto 22)

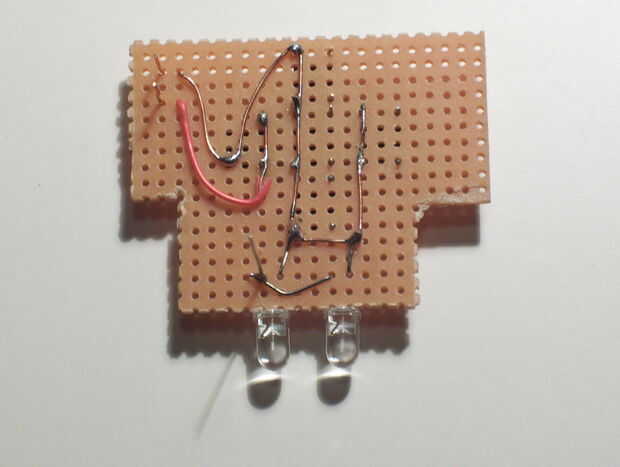

-Insertar un alambre para la IR LED (cuadro 23)

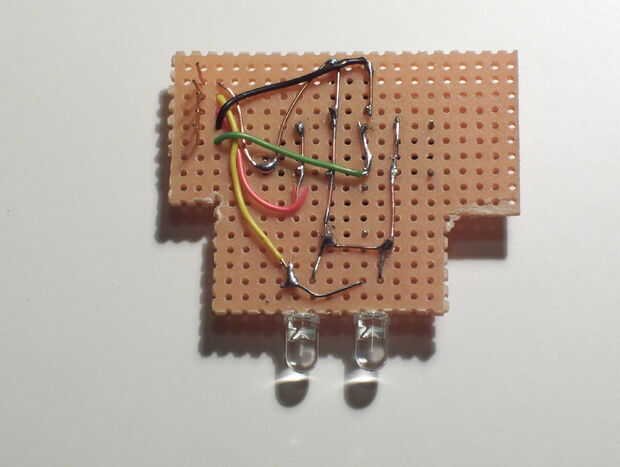

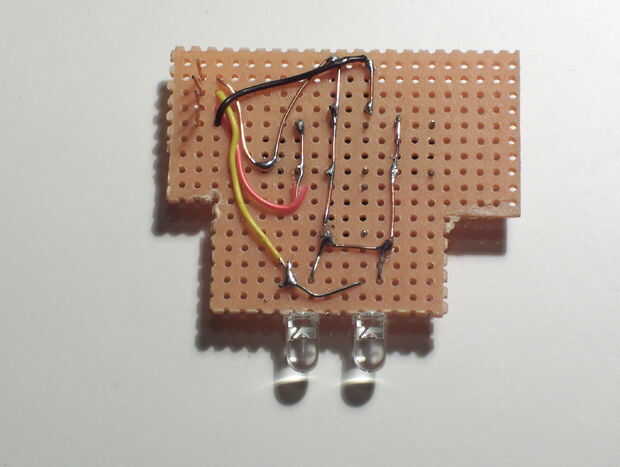

-Conectar el botón inferior (cuadro 24)
-Conectar el botón del medio (cuadro 25)
-Cable el botón de arriba (cuadro 26)

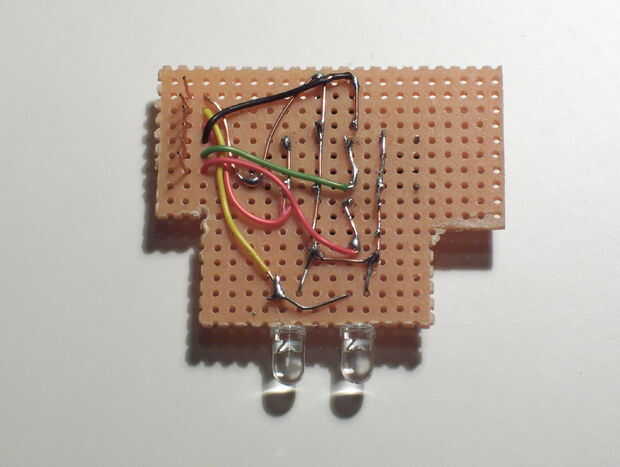

-Conectar el botón más (cuadro 27)
-Listo!
