Divertido temporizador altavoz hackeable (3 / 7 paso)

Paso 3: Instalar LEDs a bordo

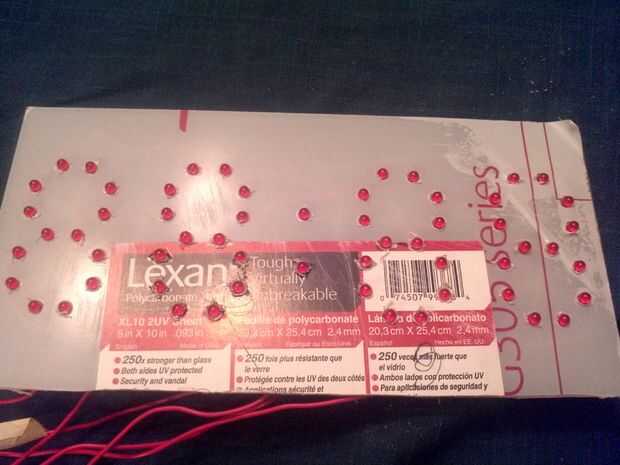

Ahora que tiene los agujeros perforados en la placa de LED está casi listo para instalar los LEDs.  Puede que desee limpiar los agujeros un poco primero dependiendo del material seleccionado.  LEDs están polarizados por lo que importa que se ponen en camino.  El LED ya es positivo.  También, si usted se siente alrededor de la circunferencia en la base del LED el lado negativo es plano.  El temporizador utiliza un método conocido como charlieplexing para encender para arriba todos estos LEDs con 8 hilos.  Mientras que es teóricamente posible conducir esto con sólo 7 alambres, opté por usar 8 porque hace el cableado más simple que era mi objetivo todo el tiempo.  No describo charlieplexing aquí, pero hay un montón de artículos y tutoriales disponibles en Internet.

El siguiente diagrama proviene del archivo de código C fuente.  Si usted tiene preguntas acerca de este proyecto, busca allí primero respuestas.  Si este diagrama parece descolocado en el navegador web, échale un vistazo a la fuente archivo main.c.

/ * Cada segmento LED 2 se activa por aplicación de + 5 v a una línea, otra de puesta a tierra y todo lo demás configuración de
a la entrada (alta impedancia o un circuito abierto).
Siguiente diagrama muestra una vista posterior del mi tablero por lo que se advierte de la izquierda
* dígito es el menos importante.
*
* Clave
* ^^ CONDUJO con circuito símbolo señalando para arriba (+ en la parte inferior - en la parte superior)
* << Con circuito símbolo señalando la izquierda (- izquierda + derecha)
* >> Con circuito símbolo hacia la derecha (+ izquierda - derecho)
* ## LED con el símbolo de circuito apuntando hacia abajo (+ en la parte superior - en la parte inferior)
* los números se refieren a la línea de charlieplexing (Nota 0 carreras en el perímetro)
*
* 00000000000000000000000000000000000000000000000000000000000000000000
*  0    |  |             |  |                    |  |            |  |   0
* 0    ^^ ^^            ^^ ^^                   ## ##           ## ##    0
* 0-->-->--1--<<--3--<< -4-->>----2 1 > > -4--<<--3--<<--6-->>--0
* 0-->-->-/ \-<<--3--<<-/ \ -> >--2--> >----> 1 >-/ \-<<--3--<<-/ \ -> > - 0
*0     ## ##     3      ## ##    2        1     ^^ ^^     3     ^^ ^^     0
* 0--<<--2-->>--3-->--> -5--<<--2--> >--1--<< -5-->>--3--> >--7--<<--0
* 0 - <<-/ \ -> >--3--> >-/ \-<< - 2 1--<<-/ \ -> >--3--> >-/ \-<< - 0
0     ^^ ^^     3     ^^ ^^     2        1     ## ##     3     ## ##    0
0     |   |           |  |                     |  |            |  |   0
000000000000000000000000000000000000000000000000000000000000000000000
*/

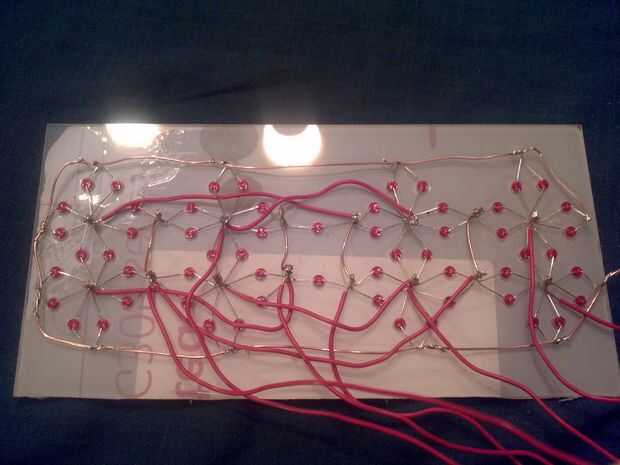

Comprobar la orientación de cada par de LEDs que insertarlos.  Una vez que ha completado un dígito puede torcer juntos los cables en los centros de la 8.  A pocos giros es bueno.  No ser demasiado loco o podría romper algunos cables.  Después de todo los LEDs están instalados, puede instalar las líneas de charlieplexed 8 numeradas 0-7.  Nota que allí hay un par de puentes lo que también tendrá que instalarse para conectar a grupos del mismo número.  Ver las fotos si no está seguro.  Recomiendo altamente numeración de los cables con cinta adhesiva, por lo menos hasta que llegue todo juntos.  Soldar las conexiones entre sí y luego recortar cualquier exceso de conductores.
