Paso 4: iluminación
El siguiente paso es añadir algunos LED potente de hacer realmente efectiva esta intermitente. El efecto intermitente se llama Vértigo de parpadeo y es "un desequilibrio en la actividad de las células cerebrales causado por la exposición a la baja frecuencia de parpadeo o parpadeo de una luz relativamente brillante."
Estamos utilizando Energía LED , que han de tratarse ligeramente diferente de un normal becasu LED funcionan en muchas corrientes más altas. Hay un montón de gran Instructables sobre ellos. Para el alcance de este proyecto, vamos a mantener tan simple como sea posible. El Arduino no es capaz de suministrar suficiente corriente al coche una potencia LED directamente, así que tenemos que utilizar una fuente externa de algún tipo y un transistor para cambiarlo. Es similar a trabajar con motores. También, porque estos LEDs son muy sensibles a cambios pequeños en la tensión, así que lo mejor es conducir a través de un controlador de corriente constante, que vamos a construir.

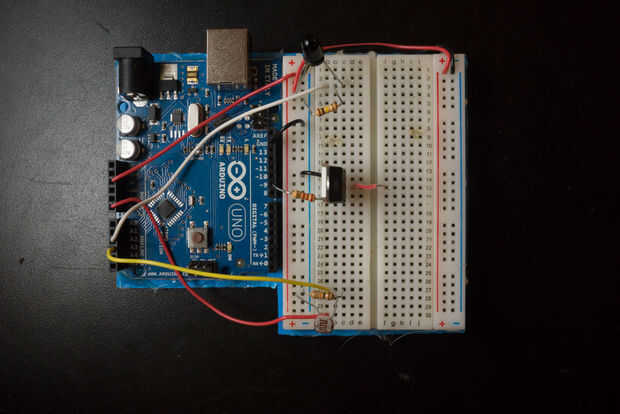

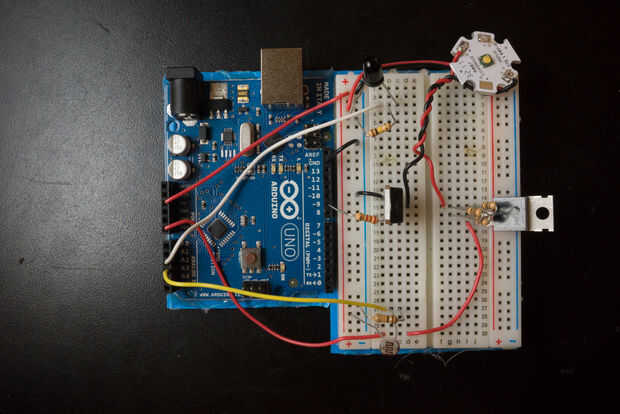

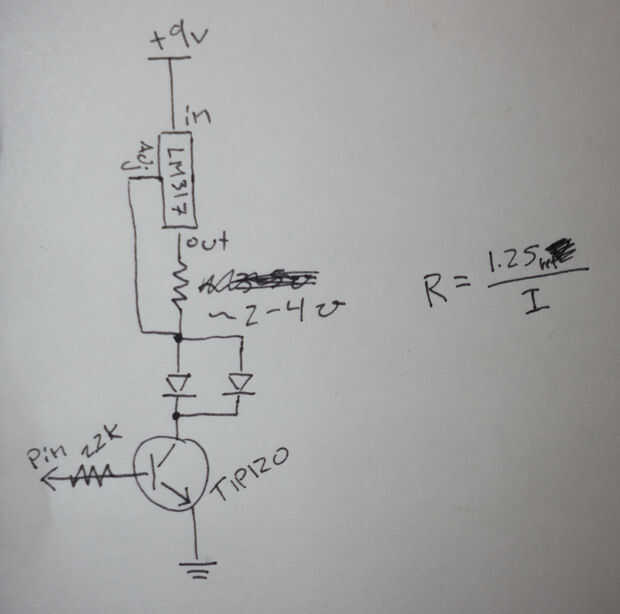

Referencia el esquema e imágenes adjunto arriba
La

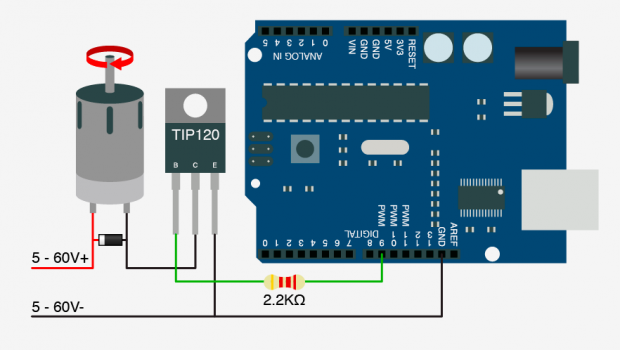

es conectada al PIN 9 del Arduino a través de un resistor de k 2.2 para limitar la corriente. El emisor está conectado a tierra y el colector está conectado al lado negativo del LED. El TIP120 actúa como un interruptor de interrupción de la conexión a tierra. El pin

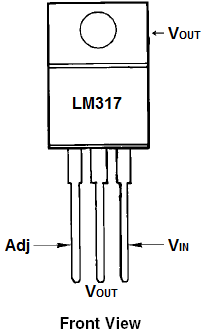

está conectado a + 9 voltios (o cualquiera que sea la batería que está utilizando). El pin de salida está conectado a la patilla de ajuste a través de una resistencia de sentido actual. Este es el mecanismo de control aquí. El valor de ese resistor dicta la cantidad de corriente que el LM317 permite a través de él. El cálculo es: R(esistance) = 1.25 (voltageReference) /I (corriente en amperios). Si queremos 500mA, que es una buena cantidad de corriente para los LED, la resistencia sería 1.25/0.5, o 2,5 ohmios. Esto es un gran artículo sobre el LM317 como fuente de corriente constante con las matemáticas para la disipación de calor también. Usaremos 4 resistencias de 10 ohmios 1/4W en paralelo, que nos dará 2,5 ohmios debido a esto.

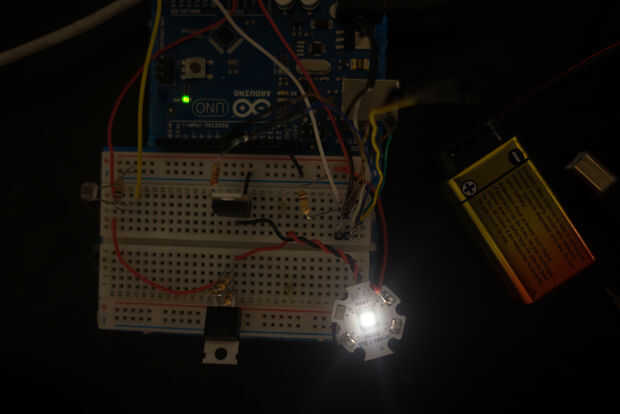

Asegúrese de que la Base de TIP120 es conectado al PIN 9, y la variable led es 9 y luego probar el dispositivo otra vez. Debe ser muy desagradable. Recuerde, todo lo que tienes que hacer es encender las luces para apagarlo! Sólo asegúrate de que te acuerdas de Dónde está el interruptor de la luz.
Este es el código final:
