Dispensador de humo soldadura - filtro

Esta es mi versión del dispensador de humo de soldadura / filtro.

Se necesita:
1 caja de
1 ventilador de ordenador de 12v
1 batería recargable de 12v
1 bolsa de filtro de carbón (puede encontrarse en tiendas de mascotas)

Usé esa cubierta eléctrica plástica que utilizo a menudo para los proyectos.
Ahora, pido disculpas por no fotografiar el proceso de la fabricación sin embargo es bastante simple.

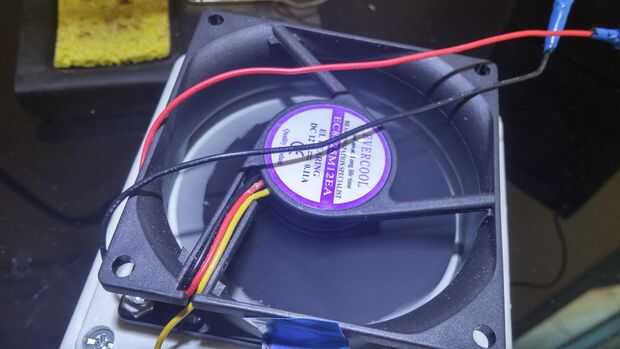

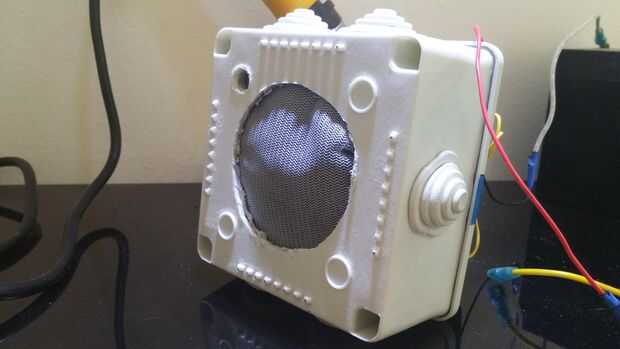

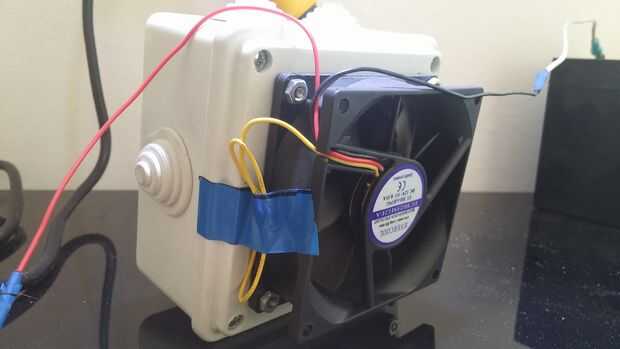

He cortado una ronda entera a cada lado de la caja y había montado un ventilador de computadora en el exterior.
Tomar nota de la dirección de flujo de aire del ventilador, usted quiere el aire al ser aspirado fuera de la caja.
Montara una paz de coágulo entre el ventilador y la caja para usar como un filtro de escombros grandes.

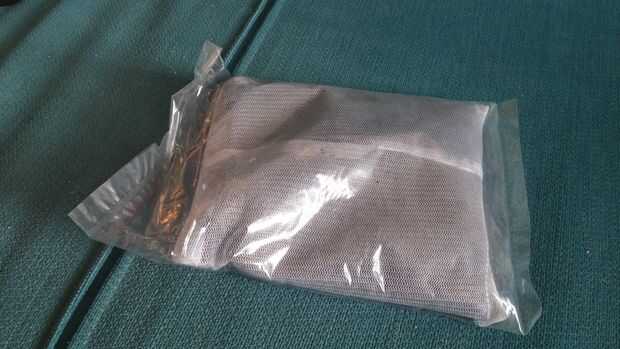

Puse la bolsa de filtro de carbón (comprada de una tienda de mascotas) dentro y cerrado todo, conducto con cinta el cable amarillo a

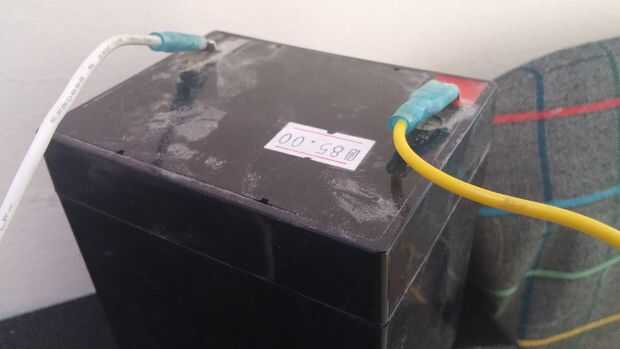

la caja por lo que costumbre se enrede y luego conecta negro (-) y los cables rojo (+) a una batería de 12v.

Ahora cuando suelde el humo aspirado interior del filtro y absorbido por el carbón y otra vez puede respirar...
