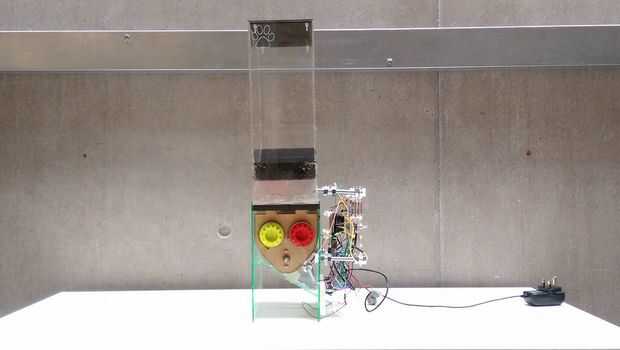

¡Hola! Bienvenido a nuestro Instructable para nuestro dispensador de comida mascotas de Arduino.
Somos Dan y Tom y somos estudiantes de diseño de producto en la Universidad Metropolitana de Cardiff en Gales del sur, recibimos este reto como parte de una evaluación breve para mostrar que tenemos una comprensión básica de codificación, creación de prototipos electrónico y mecánicos
Así que aquí va...
Aquí es lo que necesitará
Componentes eléctricos

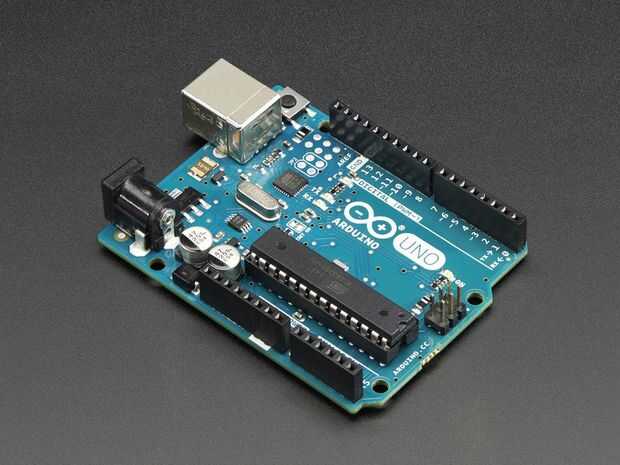

Arduino Uno o Mega

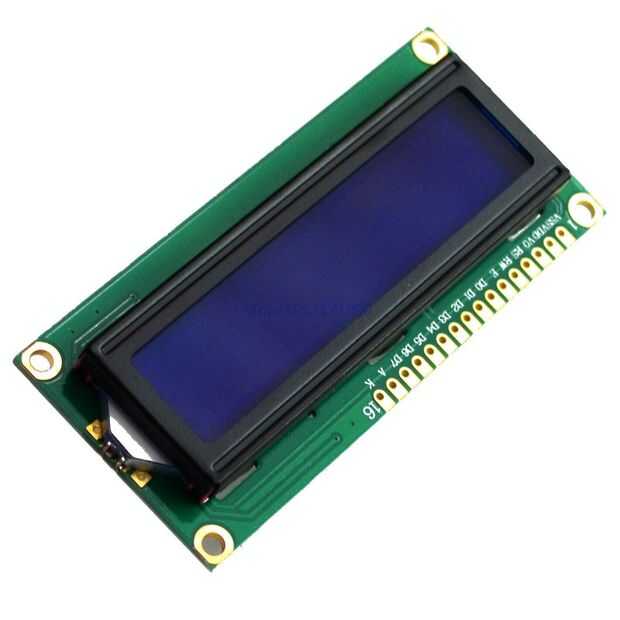

Pantalla LCD 12 x 2

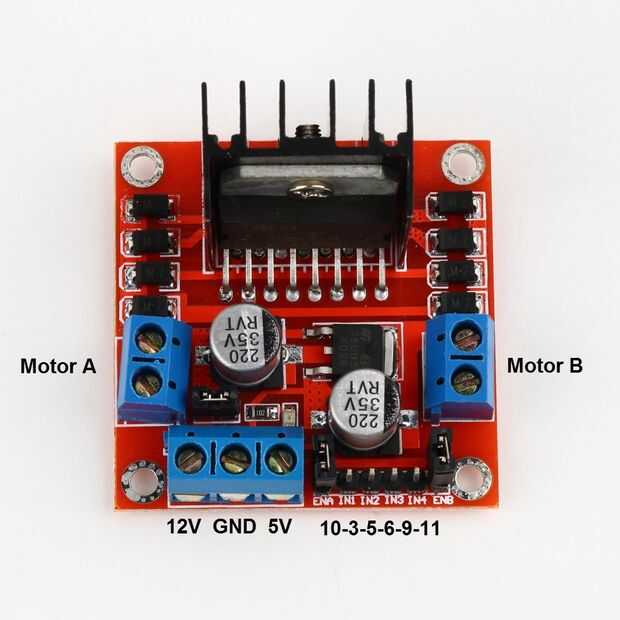

Módulo del controlador Motor L298N
DS3231 módulo de reloj de tiempo Real
Codificador rotatorio de KY-040

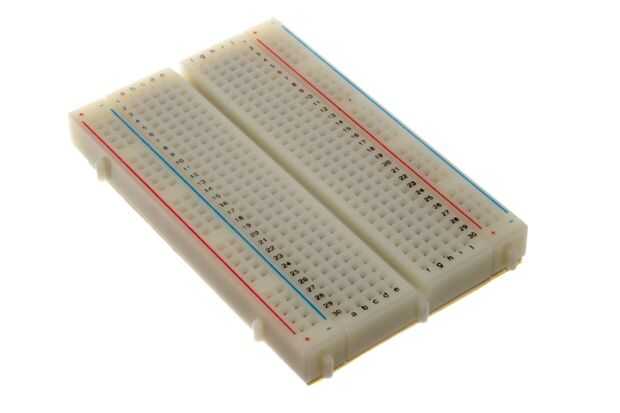

Sin soldadura Breadboard
Fuente de alimentación 5V protoboard
Cables de puente (una buena mezcla de macho y hembra)
Cable con aislamiento de color diferente
Resistencias (220 y 10 k ohmios)
Interruptor de botón
3 LEDs
Alto esfuerzo de torsión, Motor de baja velocidad
Herramientas
Soldadura de hierro
Cortadores de alambre
Stripers de alambre
Sierra para metales
Archivo de metal/madera
Herramienta de corte de Dremel
Cortador del Laser epilog (o equivalente)
Ultimaker impresora 3D (o equivalente) o fresadora 3D
Materiales
4 hojas de 3mm espesor acrílico
1 hoja de 6mm MDF grueso
4 longitudes de M10 Metal varilla roscada (aproximadamente 140mm)
8 arandelas M10
8 tuercas M10
De la soldadura
Abrigo del encogimiento (o cinta aislante)
M3 y tuercas para el montaje de componentes y Arduino
4 rodamientos de metal (hemos utilizado 26 fuera de diámetro y 10mm de diámetro interno)
10mm Varilla
Adhesivo (hemos utilizado pegamento gorila sin embargo otras marcas o adhesivos pueden ser convenientes)
