Paso 2: Alimentación

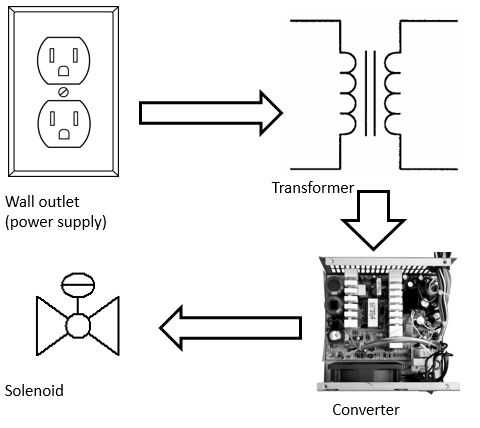

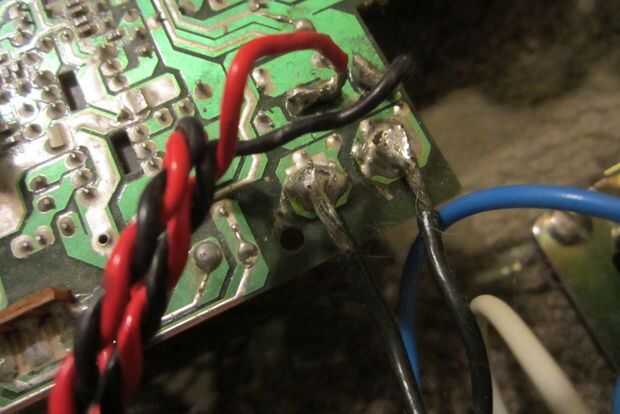

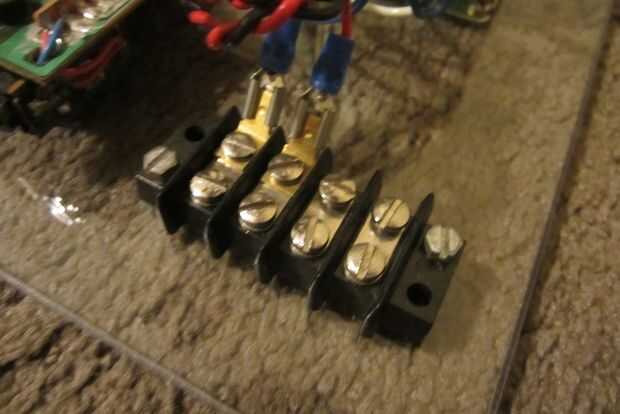

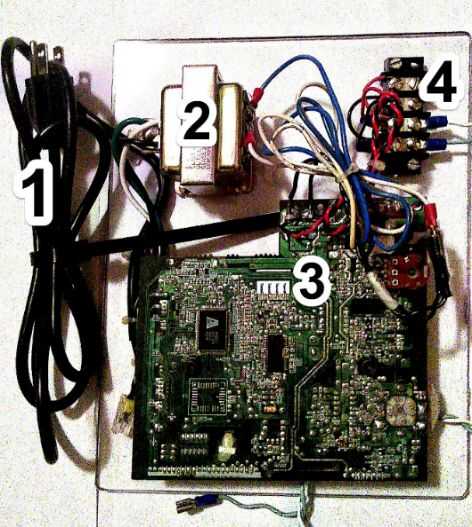

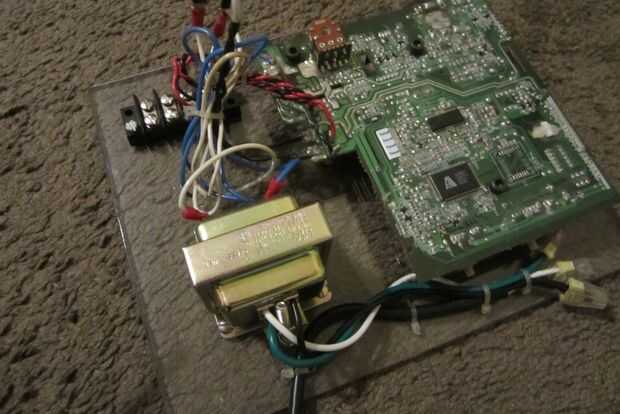

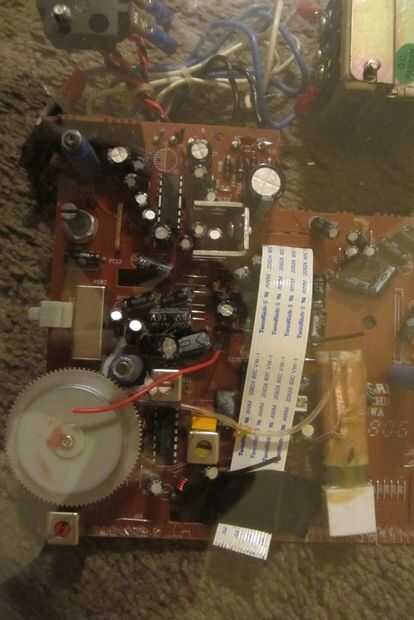

Un solenoide de 24v DC Parker fue utilizado como el electroimán. Debido a un tomacorriente de 120v CA era para ser utilizado para la alimentación, hizo un aparato para convertir la CA a la C.C. actual deseada. Se compone de cuatro partes principales: una fuente de alimentación, un paso abajo transformador, una placa de circuito y una regleta. El transformador convierte la CA de 120 v a 24v AC y está conectado a la entrada de un circuito reciclado de un viejo reproductor de CD. Incrustado en la placa de circuito es un convertidor que proporciona una salida de DC. Tuve que soldar los cables del transformador a la entrada de energía en el circuito. Luego pude utilizar los cables de salida para alimentación del relé en la regleta. Usé conectores de espada masculina y entonces algunos soportes de latón en la regleta de conexiones para garantizar una conexión segura. Todo está asegurado en una base de policarbonato para evitar movimientos no deseados durante el experimento. En el cuadro 1 está el cable conectado al transformador 2 es el mismo transformador, 3 es la placa de circuito y 4 es la regleta de terminales.

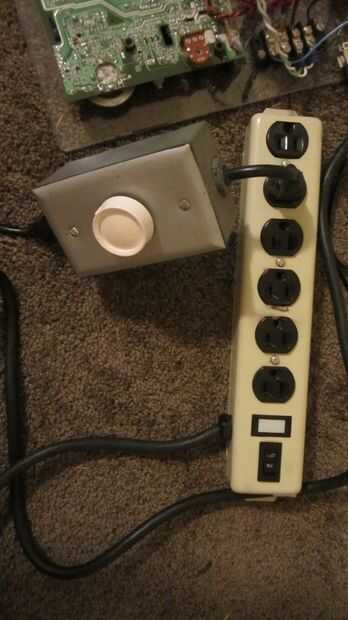

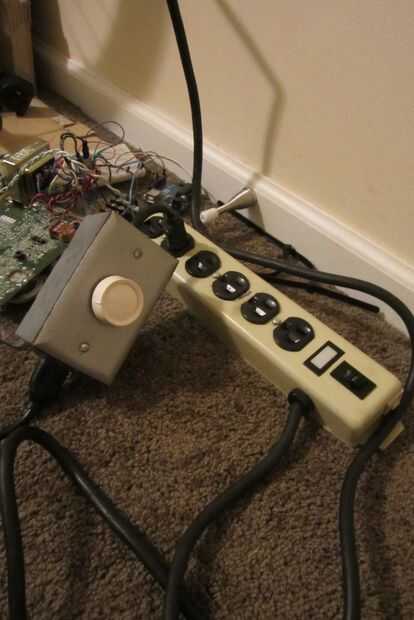

Si no está utilizando el puente h para modulación de voltaje, recomiendo usar un simple reostato. Tuve una regleta conectada a la toma de corriente que actúa como un interruptor. Entonces pude ajuste el reóstato a un ajuste particular, record el voltaje correspondiente y comenzar con las pruebas.
