Diseño y modelo 3D imprimen una placa de ilusión óptica usando AUTODESK fusión 360 (9 / 14 paso)

Paso 9: Esconder los cuerpos...

Esta es la etapa más delicada de todo el proceso y puede requerir algunos poder cerebral extra y paciencia. Desafortunadamente, con las infinitas combinaciones de palabras, tipografías y tamaños no es una manera de asegurarse de que su placa particular es una sola pieza. Debe analizar el modelo para organismos desconectados y quitar/fix les.

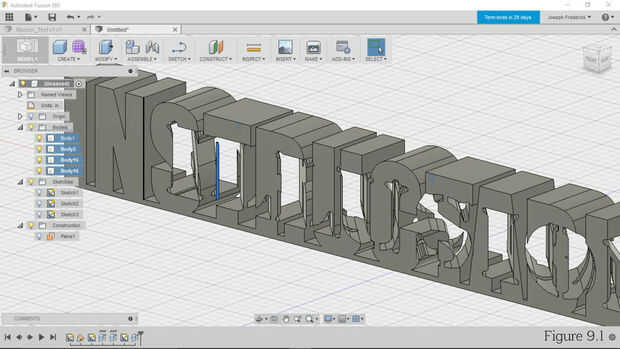

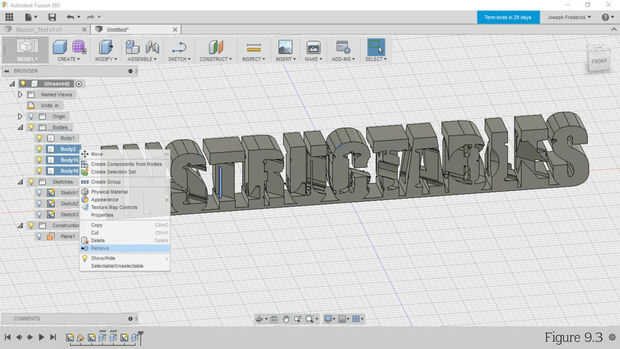

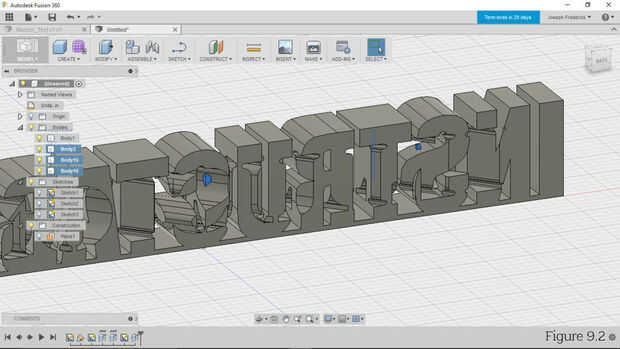

1. Haga clic en la flecha situada junto a los cuerpos en el árbol de diseño para mostrar todos los cuerpos individuales (figura 9.1). Cada cuerpo que aparece aquí no está adherido a ningún otro órgano. Seleccione un cuerpo en el árbol haciendo clic en él para resaltarlo en azul en el área de la gráfica (figura 9.1).

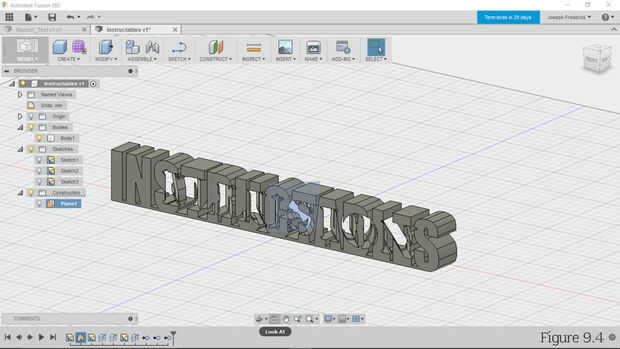

El modelo se debe acabar ahora como se muestra en la figura 9.4. También debe tener un conocimiento básico de modelado en fusión 260. ¡Bien hecho!

TIP: Resolver los problemas

• Si tienes grandes cantidades de letras que faltan: girar el modelo alrededor y busca lugares donde el corte texto es cortar completamente a través de una carta sólida. Recuerde que también desea comprobar cuidadosamente para lugares donde hay pequeñas conexiones en el cuerpo principal para que así los pueda solucionar.
• Editar tus dibujos de texto. Haga doble clic en ellos en el árbol de diseño para editar sus respectivos bocetos. Puede ser útil rotar el modelo cuando tus bocetos de edición para que pueda obtener una mejor visual de los cambios afecta el corte.
• Algunas cosas a tratar en el bosquejo de su texto base sólida (croquis 1) son:
  • Si tienes espacio en tu impresora 3D usted puede hacer su texto base sólida más grande.
  • Elija un tipo de letra más gruesa.
  • Hacer la letra negrita.
  • Extruye el bosquejo hacia fuera más lejos.
• Algunas cosas a probar para el recorte de texto (Sketch 2) son:
  • Mover el texto de la zona problema.
  • Hacer que el texto de corte más pequeña.
  • Encontrar una fuente de la plantilla más fina.
• Algunas cosas que probar con su rectángulo de conexión son:
  • Que sea más alto.
  • Agregar otro (tal vez en la parte superior de la fuente sólida o como una "tachado"). Por ello la ilusión menos mágico en mi opinion.
• Cambiar el ángulo del plano a ser más aguda con respecto al plano base. El corte fuente no extienda lejos en toda la base con ángulos de menos de 45°. Hacer esto significa que usted también necesitará hacer su extrusión base más grueso para ocultar el corte menor.
• Cada vez que cambias tus bocetos desea rehacer este paso todo (paso 9). Hasta que no ha desconectado los cuerpos, o sólo tienes pequeños cuerpos sin efecto tales como en este ejemplo.
