Diseño de una PCB romántica usando una herramienta gratuita de diseño de PCB - EasyEDA (4 / 10 paso)

Paso 4: Dibujar un nuevo diagrama esquemático:

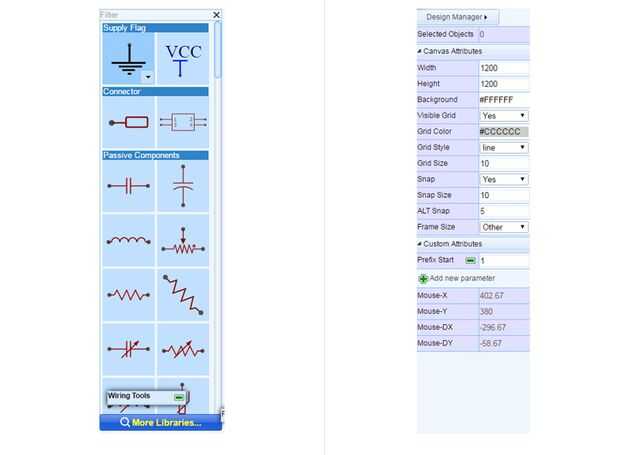

En primer lugar necesita crear una cuenta en EasyEDA, su totalmente libre de costo. Luego ir por un "nuevo proyecto" y verás una apertura del espacio de trabajo para usted donde se puede dibujar su propio diagrama del circuito en el mismo. Puede buscar o navegar a través de las piezas utilizando el menú en el lado izquierdo de su área de trabajo. Y los atributos de nuestro espacio de trabajo pueden modificarse utilizando el panel de atributo situado en el lado derecho del área de trabajo. Por favor ver adjuntos copias instantáneas para la referencia.

Una vez que termine el circuito, correr su diseño y ver si consigues algún error.
Guarde su proyecto y su esquema se hace ahora. Puede acceder al diagrama esquemático de este PCB romántico a través de este enlace https://easyeda.com/editor#id=XVd7NHmgW |MOI0UcuoG
