Paso 4: Diseño de la placa
Una vez finalizado el diseño esquemático, es tiempo para el diseño de la Junta. Se necesita paciencia y creatividad en la colocación de la Junta. Prepárese para varias iteraciones antes de decidir el mejor diseño. Aquí es un ejemplo del proceso de diseño seguido para diseñar el convertidor Step-up de bolsillo. [Archivos de diseño disponibles en GitHub].

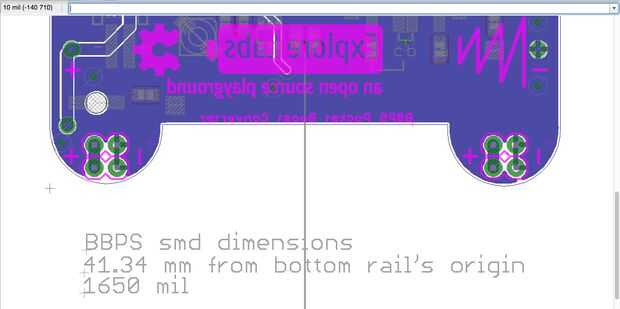

a.) compatibilidad de la placa - se decidió que el convertidor Step-up de bolsillo debe aparearse con carriles de la energía de un protoboard estándar. Cuidado de medidas deben tomarse para que los encabezados Acomódesela en un protoboard. Por suerte, las dimensiones eran fácilmente disponibles de nuestro Tablero de alimentación - montado completamente. La distancia entre los carriles de la energía es 41,34 mm del origen del travesaño o mils de 1650 [en la jerga del águila]

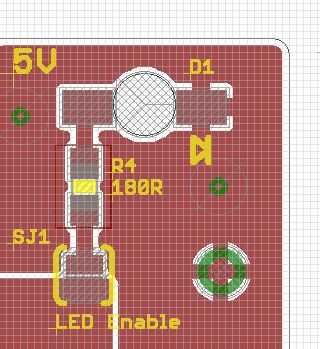

b.) revertir montaje LED - ya que se utilizaría el tablero entero hacia abajo con sólo el soporte de células visibles en la parte superior; no hay ninguna manera para asegurarse de que el circuito está encendido y proporcionando energía o no. Así, se decidió utilizar un LED de montaje inverso para que brille a través de un orificio en la parte superior de la Junta. La inversa montaje LED puede brillar a través de los dos agujeros de montaje de soporte de la batería unicelular. Además, hay un puente de soldadura (SJ1) para activar o desactivar la luz. Por lo tanto, consumo de corriente puede reducir aún más.
c.) JST conector - esto se ha convertido en un estándar para conectar baterías LiPo a las placas. Así, se decidió utilizar este conector. Llegamos a conocer que este conector JST podría utilizarse para 2xAA batería titular de SparkFun así. Ambas estas entradas pueden proporcionar suficiente corriente para su proyecto de alta tensión [conduciendo un motor está todavía muy lejos]. El equipo de diseño ha añadido dos variantes del conector JST - un agujero a través de la versión y una versión SMD. Nos hace menos dependientes de un solo componente, además, a través de los orificios para alojar los cables soldados directamente a la Junta de una entrada compatible.

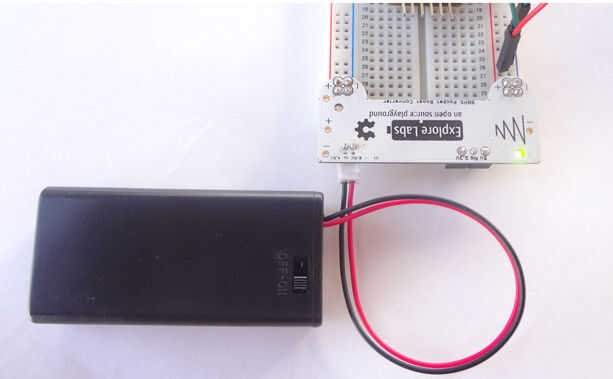

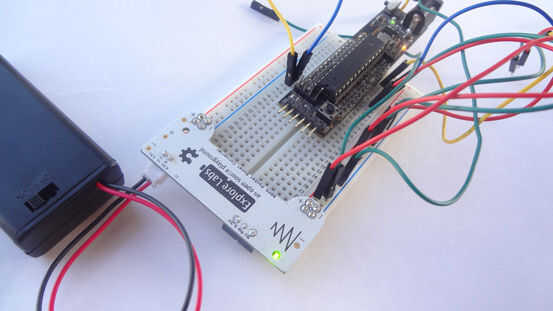

Hay un conector JST a bordo para proporcionar fuentes adicionales de entrada como un sostenedor de batería 2xAA, una batería de Li-Polymer de unicelular (típico 3.7 V)

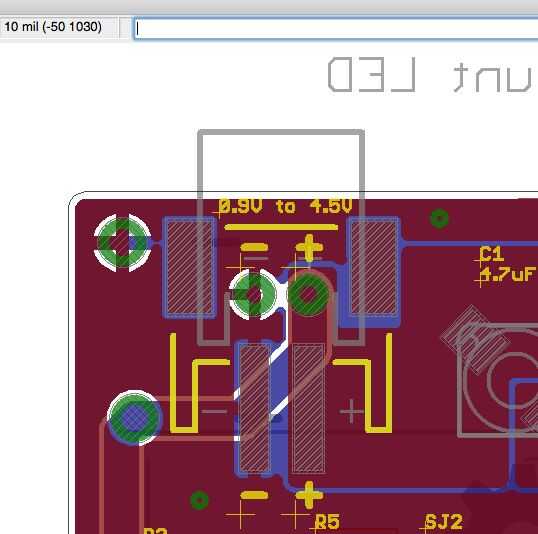

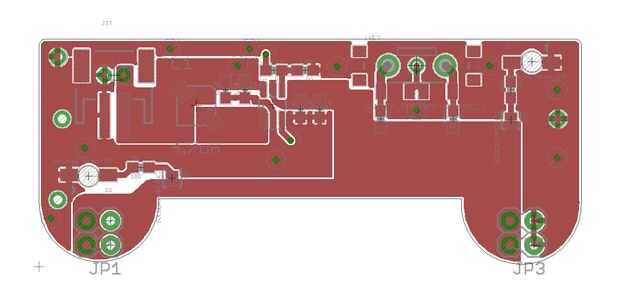

fue elegido d.) consideraciones de diseño - una doble configuración de capas. El condensador de entrada, salida condensador y el inductor se colocaron lo más cerca posible de la IC. Extra ancho y cortos rastros fueron utilizados para la principal ruta de acceso actual y para las pistas de tierra para control problemas de estabilidad y EMI como se ve en la figura. Estas almohadillas de cobre grandes también mejoran el rendimiento térmico mediante la mejora de la capacidad de disipación de energía de la placa de circuito impreso.
