Diseño de PCB hecho Inicio sencillo usar 'software eagle' (4 / 8 paso)

Paso 4: diseños impresos

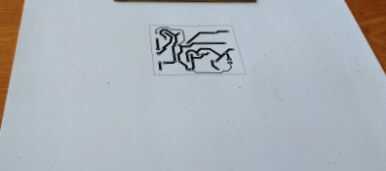

foto brillante hoja se utiliza para la impresión el trazado diseñado en PCB.

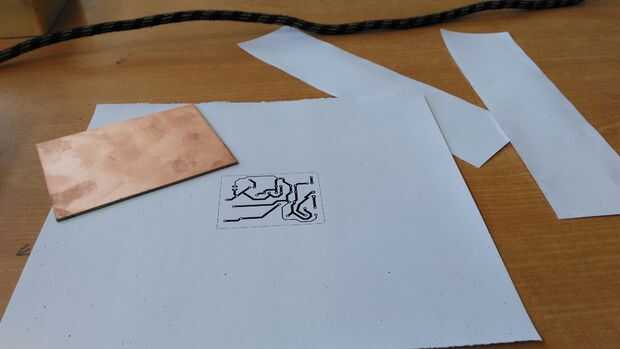

Ahora coloque el lado cobre de la PCB para el lado impreso de la hoja brillante de la foto.
