Diseño de madera de Arduino láser grabador! (7 / 8 paso)

Paso 7: Crear y enviar Gcodes

Dejar que nuestro grabador del laser grabar algo, necesitamos que le envíe algunos códigos, estos códigos se llaman gcodes. Para crear estos códigos, vamos a utilizar un programa llamado Inkscape y una extensión para él.

Para descargar inkscape, ir a esta página y descargar la versión estable 0.48.5 (!), esto es muy importante, porque la extensión no funciona en versiones posteriores.

Ahora, descargar los archivos que he subido en este paso y colocar en la carpeta C:\Program Files (x86) \Inkscape\share\extensions. Ahora usted puede hacer algunos gcodes.

* Nota: Antes de hacer un archivo o empezar a grabar, tenga en cuenta que el grabador no color de la imagen, sólo verá las líneas.

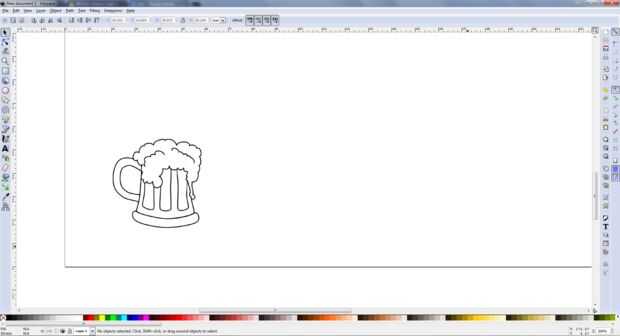

1. para crear un gcode, primero encontrar un dibujo en google y copiar en inkscape.

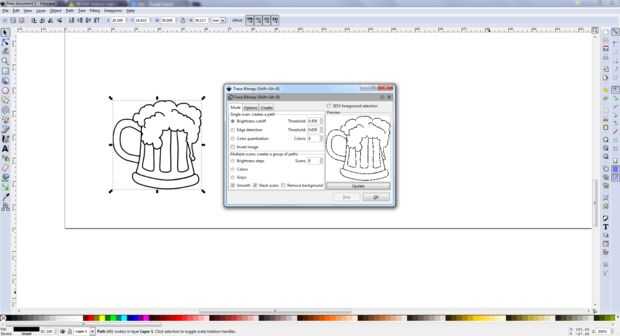

2. Seleccione la imagen y vaya a ruta -> Trazar mapa de bits y haga clic en Aceptar. Ahora la imagen se ve mucho más nítida (ver figura 3). Eliminar la imagen antigua.

3. Elija cómo es grande es necesario.

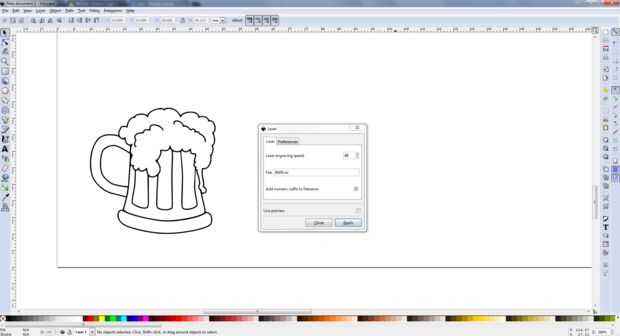

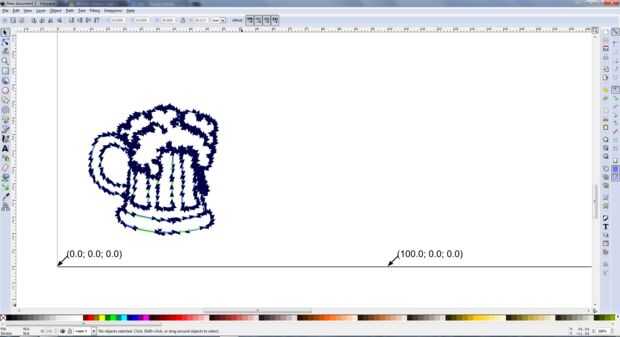

4. vaya a las pestaña extensiones -> láser grabador -> láser. Ajustar la velocidad, el nombre y la ubicación del archivo y haga clic en Aceptar.

Ahora todo lo que necesitas hacer es enviar el archivo a tu grabador. Para ello, es necesario descargar controlador GRBL 3.0

Actualización: He visto que controlador GRBL 3.0 da un error al intentar descargarlo, por lo que he encontrado una buena alternativa para el nombre gcodesender.

Antes de pueda enviar el archivo a tu grabador, usted necesita para que el grabador encuentre su posición cero. Haga clic en desbloquear grbl y enviar $h a grabador, después, haga clic en posición cero.

Antes de que puede grabar ahora, es necesario enfocar el láser, para hacerlo, haga clic en 'sobre el husillo' y toma un pequeño destornillador y gire la maceta izquierda para que el láser sólo tiene 0,1 amperios. Ahora puede girar la lente hasta que el láser se centra en un punto pequeño. Gire la jarra de 1-1.6 amperios. No darle más de dos amplificadores o se daño el laser!! * Experiencia :)

Ahora, puede seleccionar el archivo y comenzar a grabar.

Si observas que la imagen grabada está al revés, sólo tiene que cambiar los cables de una bobina de los motores paso a paso.
