Paso 4: Armar el grabador del laser!

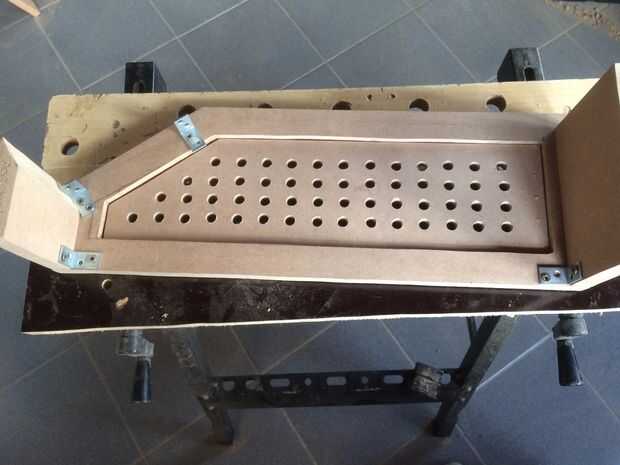

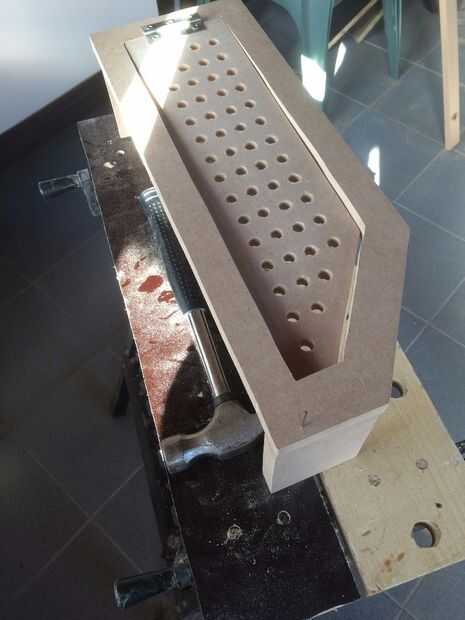

Ahora, usted tiene todas las piezas que necesita para montarlo. La primera cosa que hice aquí fue montaje de la puerta en el caso de la electrónica con una cerradura y una bisagra izquierda (que es la parte fácil, por lo que primero que hice: p). para montar el caso de la electrónica he utilizado un montón de esos pedazos de hierro L-formado con agujeros, no sé qué se les llama en inglés, pero usted sabrá lo que estoy hablando de cuando veas las fotos. Si alguien sabe como llaman, por favor, déjalo en un comentario, por ahora, sólo llamo les 'esas cosas'.
ACTUALIZACIÓN: Aparentemente estas piezas de hierro L-formado con agujeros se denominan L-brackets. ;)
En primer lugar, tomar otra vez el lado izquierdo de la caja electrónica y montar el frente y el reverso de la caja electrónica en él con algunas de esas cosas que ha hablado. No usar tornillos o clavos para montar la parte superior y el panel de control, sólo montado algunas de esas cosas otra vez y puso la parte superior y el panel de control en esas cosas, porque cuando usted quiere poner a la electrónica en ella, no tendrás problemas. No se olvide de montar algunas de esas cosas a la derecha de la caja de la electrónica y montarlo en el resto del caso.

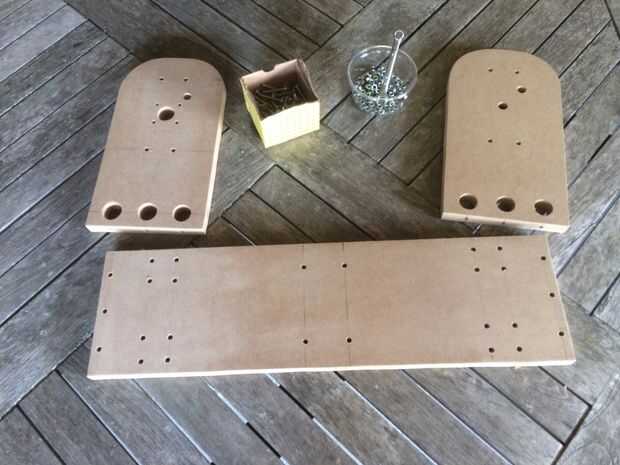

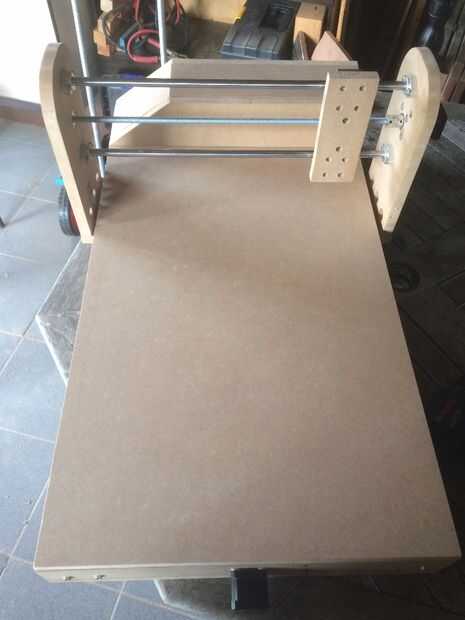

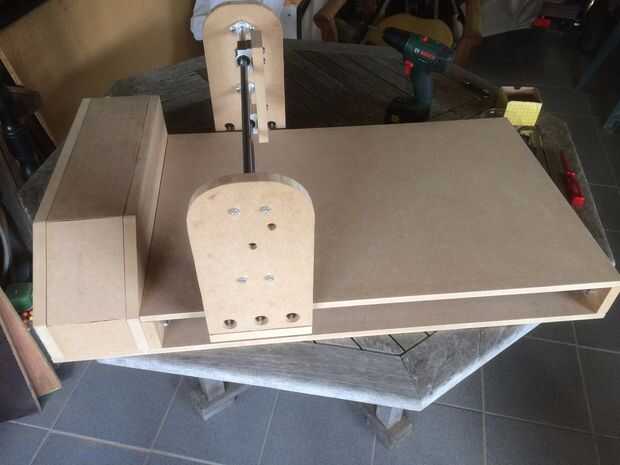

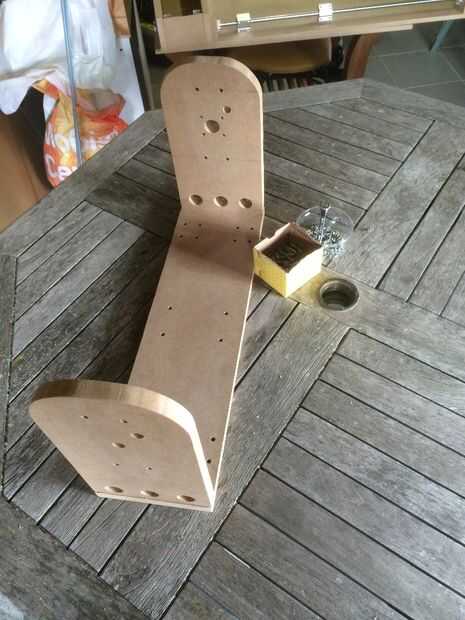

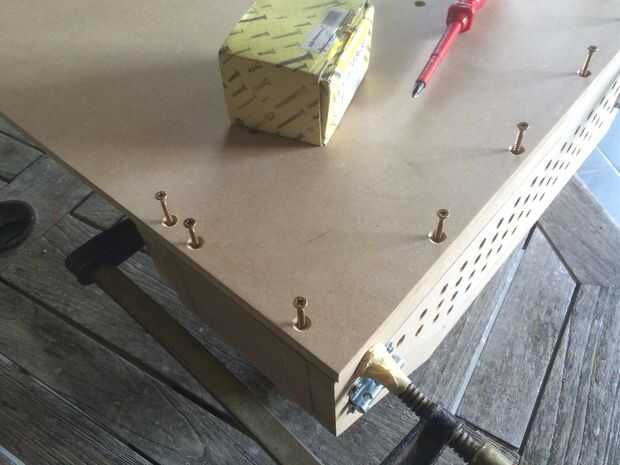

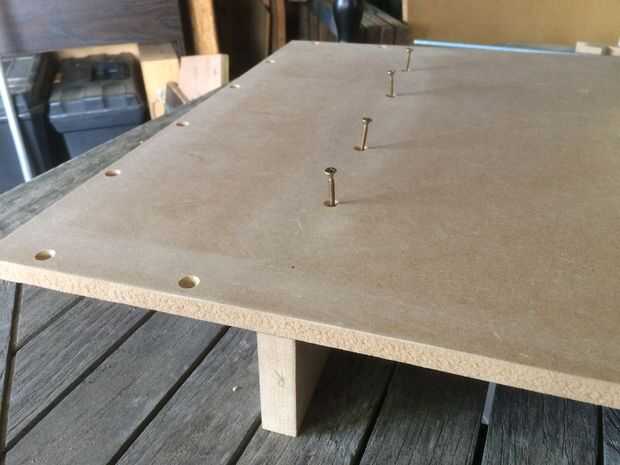

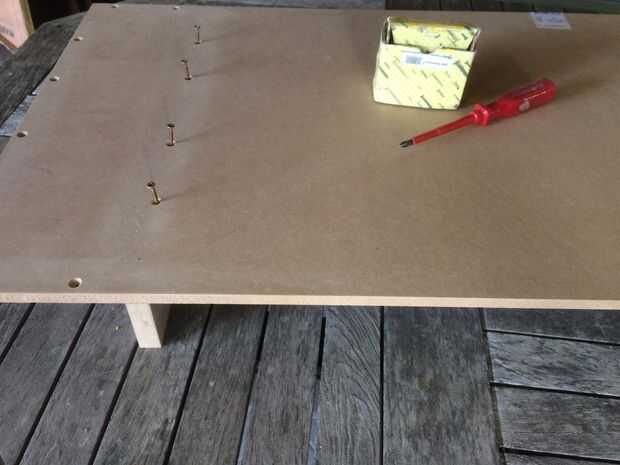

Guarde la caja electrónica por un segundo y tomar la placa base y los soportes de eje x eje y montarlos como ves que lo hice en las fotos, asegúrese de que el eje eje x + soporte motor es en el lado derecho del grabador. Ahora, usted puede montar la caja electrónica del mismo modo que ves en las fotos.
Tomar los dos ejes de 700mm, Deslice dos cosas de rodamientos lineales en cada eje, poner un eje de apoyan en cada extremo de cada eje y montan a la grabadora.

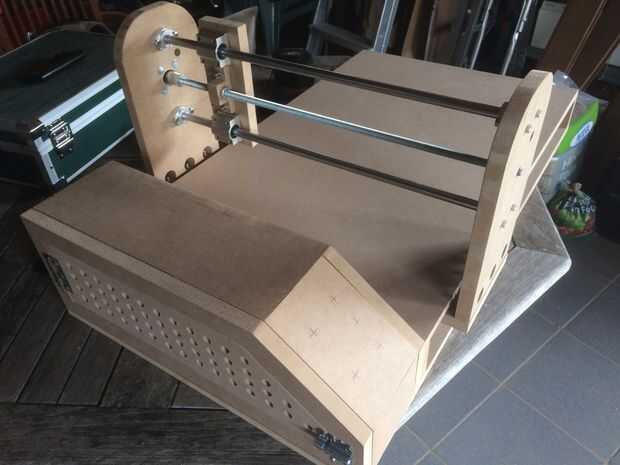

Ahora usted debe convertirse en algo que parece el cuadro 7. ¿Si no? Retroceder unos pasos y descubre lo que hice mal. Si sí: sigan con el buen trabajo!
Este grabador del laser de media distancia durante un minuto y tomar la parte móvil del eje x, eje y eje soporta y es compatible con el eje a la parte móvil del eje x con algunas tuercas y pernos de montaje y fije los dos soportes de tuerca del eje x a él. Ahora, tome los dos ejes de 500mm, diapositiva un rodamiento lineal en cada eje, poner un eje de apoyo en cada extremo de cada eje y montar a la grabadora.
El apoyo de la tuerca de eje y a la parte móvil del eje con tuercas y tornillos de montaje y fije a los rodamientos lineales con algunos tornillos y los vástagos roscados y el motor paso a paso.
Montar todo esto a la otra mitad del grabador y coloque las varillas roscadas y el motor paso a paso.
Ahora usted debe convertirse en algo que parece el cuadro 11.
Yo también he montado un pedazo de madera en el caso de electrónica para montar los controladores paso a paso.
He até la tapa caja electrónica, panel de control y hoja de trabajo después de que me había puesto en la electrónica, o solo se puede poner en su grabador para admirar su trabajo y el diseño magnífico. :)
