Paso 5: Diseño esquemático - adición de LEDs
En el tablero que estoy diseñando, habrá 8 racimos separados de sensor de proximidad. Primero voy a un clúster de diseño. Entonces después armamos uno, podemos copiar y pegar el grupo como un todo para agregar tantos grupos a la PCB futuro como queremos.

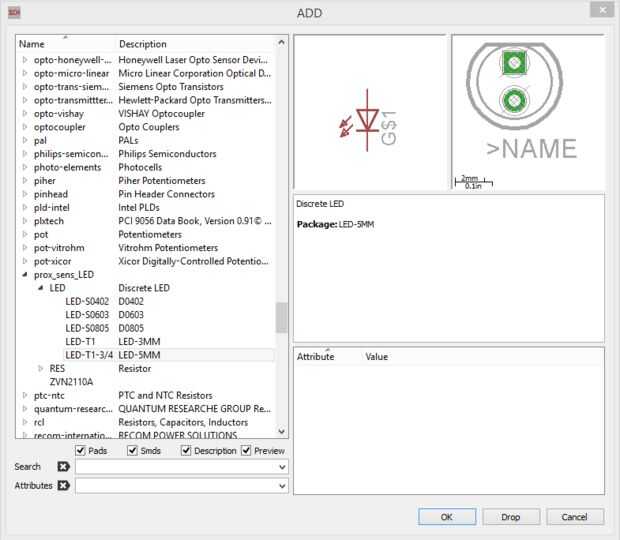

Para agregar un componente, comience haciendo clic en la herramienta de "Añadir". Se abrirá una ventana que contiene una lista de todas las bibliotecas que tienen acceso a en águila. Desplácese hacia abajo hasta la biblioteca que descargaste, "prox_sens_LEDs" y haga clic en la flecha desplegable situada junto al nombre de la biblioteca. Ahora debería ver una lista de cada uno de los tres dispositivos tenemos: LED, RES (resistencias), ZVN2110A (transistores). Haga clic en el menú desplegable por LED.

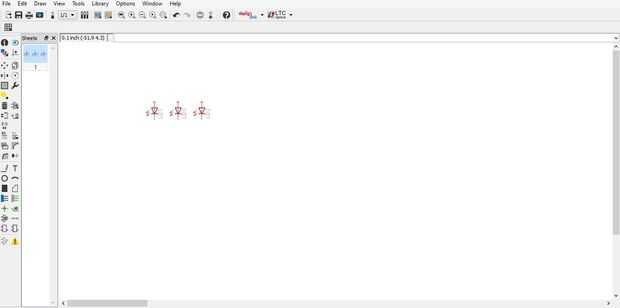

Todos los LED que estamos utilizando (y el transistor de la foto) son en paquetes de 5mm, por lo tanto, haga clic en el paquete que dice "LED - 5 m m" en la descripción. Una vez seleccionado, haga clic en Aceptar. Se cerrará la ventana de biblioteca y tendrás un logotipo esquemático de un LED colocado en el cursor. Haga clic donde desee colocar el LED. Ya que el transistor de la foto y el LED IR compartan el mismo paquete, vamos a tener tres de estos paquetes en cada cluster. Haga clic en junto a la primera de ellas para agregar dos más (Asegúrese de que no se toquen). Después de haber terminado pulse "Esc" del teclado. Esto le llevará a la ventana de biblioteca.
