Paso 4: Doble capa de diseño de la ranura

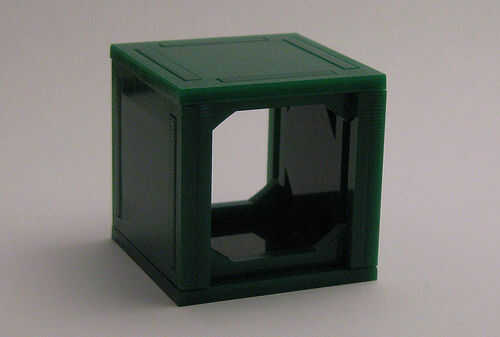

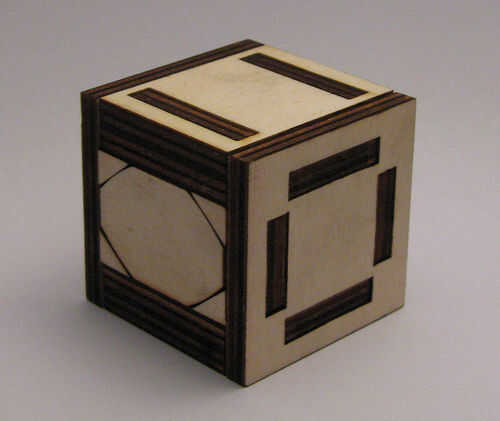

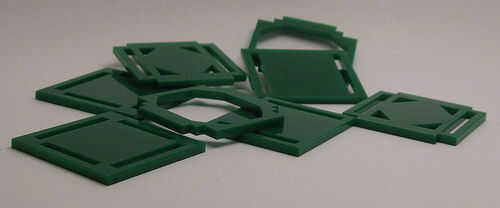

Las partes internas del cubo no es necesario ser totalmente sólido, y podemos cortar otras partes de ellos (en este caso para hacer las caras al ras). El cuadro 1 demuestra el cubo montado en 6mm de madera contrachapada de Eurolite - Note las piezas hexagonales y triángulo - se han cortado de las piezas internas que no ves. Se muestra el mismo diseño en acrílico de 3mm verde en los cuadros 2 y 3 (piezas y construcción parcial).
Instrucciones 4a: Planifique su disposición 2D para reutilizar una cantidad máxima de material. Ser verde... verde...
Además de las uniones de ranura, la compresión también se utiliza para sujetar las piezas en su lugar - es decir, las piezas hexagonales y triangulares; el marco alrededor de ellos mantener las piezas en su lugar. Como muestra el cuadro 4, las piezas hexagonales ha sido alterado en Inkscape a los extremos que entran en contacto con las piezas triangulares; por lo tanto, la compresión.

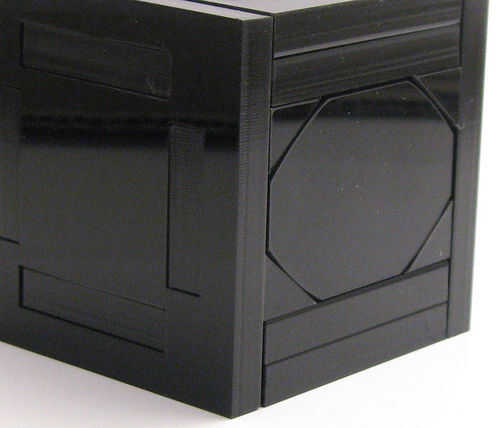

Cuando se utiliza compresión, encontré que el enfoque funciona mucho mejor con materiales de madera en lugar de acrílico. A ver que pasa en el siguiente video cuando yo apriete el cubo de acrílico. También véase el cuadro 5 para un cierre para arriba del mismo cubo acrílico de 6mm negro.
NO!
Instrucciones 4b: compresión técnicas de ajuste debe ser utilizada con materiales compresibles - como madera contrachapada - duh!

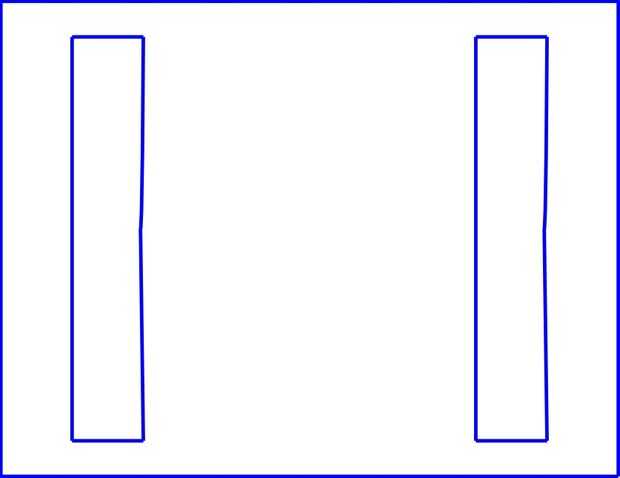

Ranuras en este diseño producen el siguiente resultado en acrílico de 3mm verde. (Véase el cuadro 6 para una ranura alterado/equipada en Inkscape)
NO!
Como se puede ver arriba, las ranuras del marco son pasables, pero que no permite el montaje de las piezas hexagonales fue un error, y los pedazos más pequeños simplemente cayeron el cubo. Como se puede ver, el cubo también es demasiado fácil de separar.
Instrucción 4c: adaptarse a su ranura uniones y piezas depende de la compresión en 2D (o comprar poco más de pegamento).
El video final muestra una combinación que funciona. Capas ranuras de madera + amuebladas + montar piezas de compresión = cubo bastante. Me encanta el sonido que todo encaje en su lugar.
¡ UN ÉXITO!
Una vez más, la estética es una cuestión individual, pero mi preferencia es de madera de la capa una vez más. El ranurado se une a formar patrones grandes, pero no estoy encantado con las lagunas que crea el hexágono arqueado. El acrílico negro realmente destaca las diferencias entre piezas y piezas que no están al ras.
Desde un punto de vista de costo, la diferencia entre el inalterado ($6,70 USD *) y diseño amueblada ($8,07 USD *) es $1.37*; en general más caros que el diseñan de los dientes que se enclavijan anteriores, porque hay doble los recortes (* precios en 01 de agosto de 2008 para "hacer" costos 6 mm madera contrachapada de Eurolite). La razón por la que hay una diferencia entre el diseño integral y duradero es que hay ocho cortes curvos en el diseño (el hexágono). Los diseños de armarios y tienen el mismo bordes comunes que se pueden compartir.
Para ilustrar cómo visualización de SketchUp se compara con el láser final producto, comparar el siguiente video (tomado del Instructable anterior) para el video de arriba.
¡ UN ÉXITO!
La tubería de diseño funciona otra vez...
