Diseñar y construir una rueda inglesa (1 / 7 paso)

Paso 1: diseño

The design is quite simple.  Las dos ruedas uno contra el otro y el material es trabajado entre ellos, con el peso de la parte superior presionando hacia abajo y la presión aplicada por el mecanismo de tornillo presionando abajo uno hacia arriba, el metal de hoja entre es lentamente adelgazado y curvado.

He hecho dibujos de todas las partes complejas del proyecto.  Los que no se muestran son sólo simples tramos cortados de un material de tamaño estándar (tubo cuadrado, varilla, etc.) por lo que no sería un dibujo 2D de cualquier ayuda más que sólo un largo escrito.  El PDF adjunto a este paso es el diseño de la máquina total, mostrando la longitud principal y su arreglo.  He subido en formato PDF porque los números y los detalles son invisibles como una imagen.  El tornillo en rojo es para mostrar cómo pasa a través de la parte inferior para permitir el ajuste.

Yo no tenía la capacidad material o torno para hacer un disco de diámetro de 8" para el uso como el yunque superior, por lo que recomiendo comprar uno en línea o en el puerto de carga.  Bastaría con un cojinete gigantesco, si usted puede encontrar o conseguir uno.  El yunque de la parte inferior es un cojinete curvado de un bloque de almohada, éstos son perfectos para esta aplicación porque son endurecidas y también ejecutar perfectamente liso y recto, incluso si están montado fuera del centro.

Un poco acerca de las herramientas: sin soldadura, un molino o el torno, este proyecto va a ser todo difícil.  Tenga en cuenta que es el proyecto está diseñado para alguien con acceso a la máquina herramienta.   No tienen que ser de lujo, pero están prácticamente obligados a completar este proyecto.

La siguiente lista se corresponde con los dibujos de abajo, y las cantidades de cada parte debe hacer y qué material para hacerlos de.

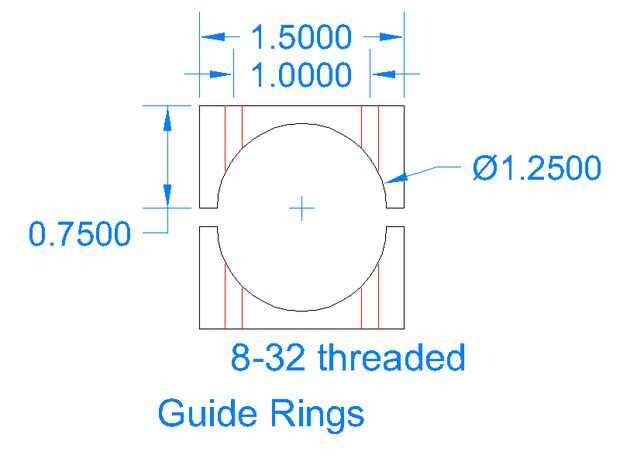

  • Guía de anillos de 2-3/4" placa de acero

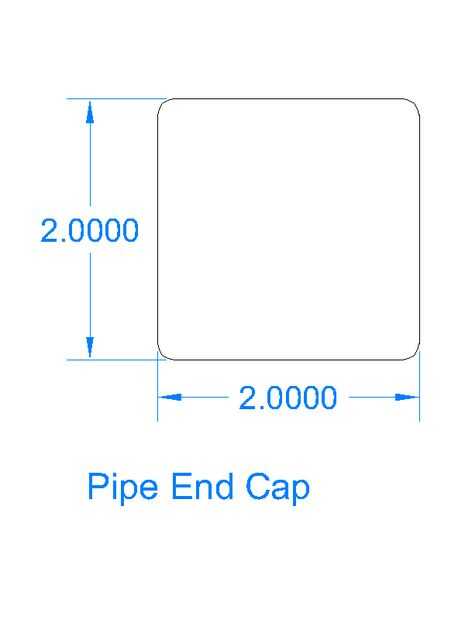

  • 2-1/8" placa de acero del casquillo de extremo de la tubería

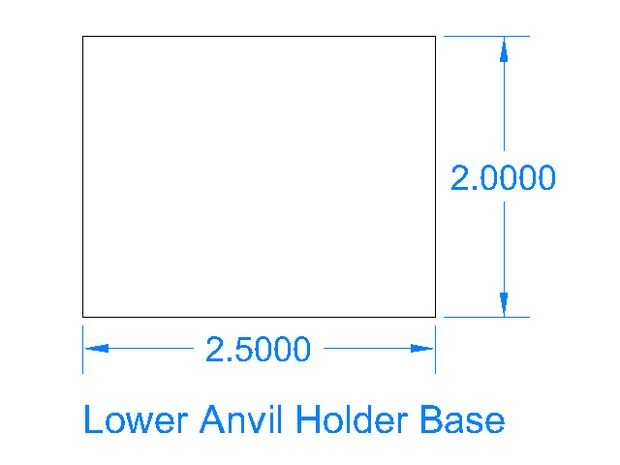

  • Titular de yunque inferior base (1-1/4" placa de acero

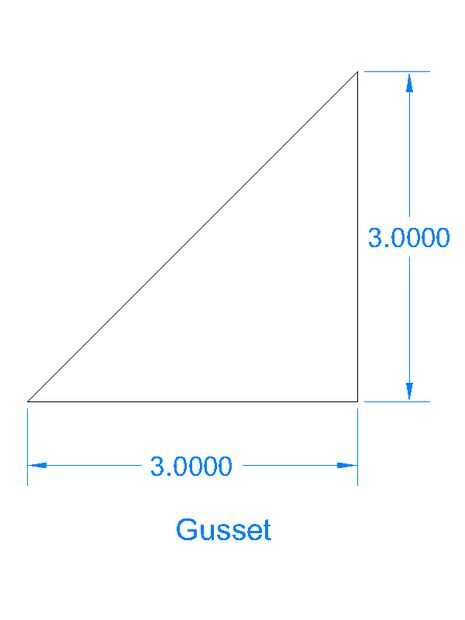

  • Placa de acero Escuadra 4-1/8"

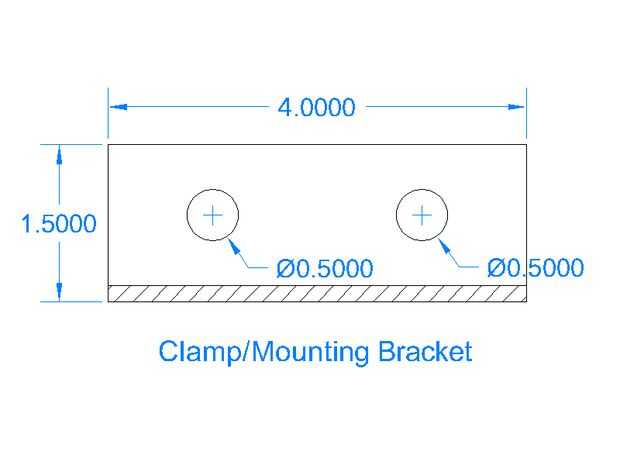

  • Abrazadera de montaje 4-3/16" acero del ángulo del soporte

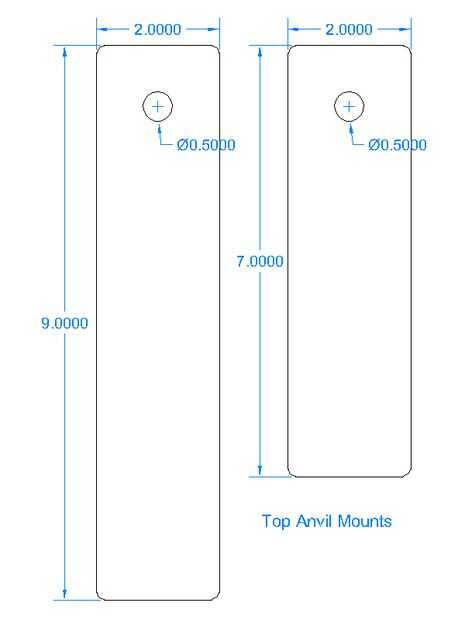

  • Mejores montajes del yunque (1-1/8" placa de acero

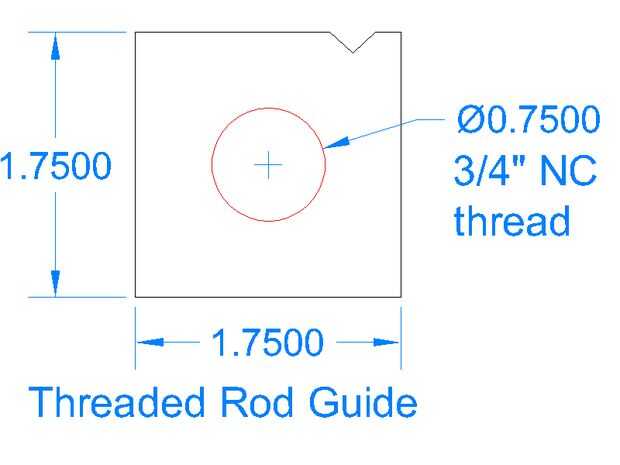

  • Guía de la varilla roscada (1-3/4" placa de acero

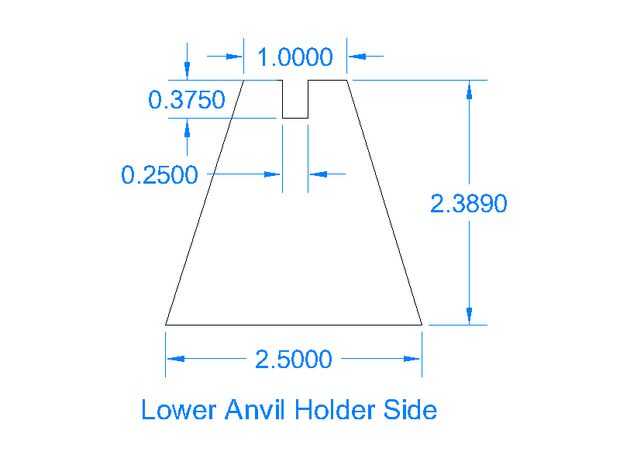

  • Menor titular del yunque parte 2-1/4" placa de acero

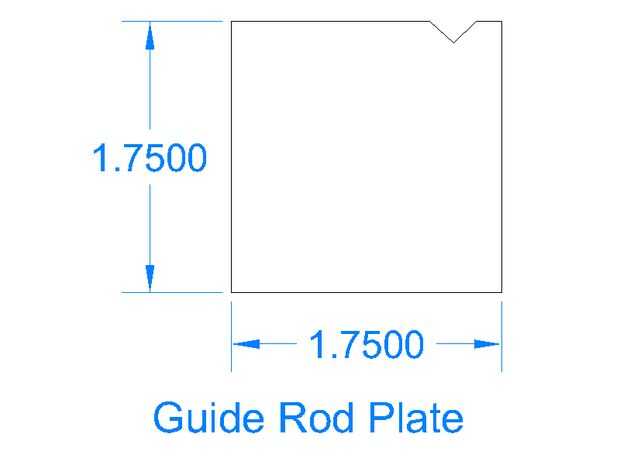

  • Placa de la barra de guía (1-1/4" placa de acero

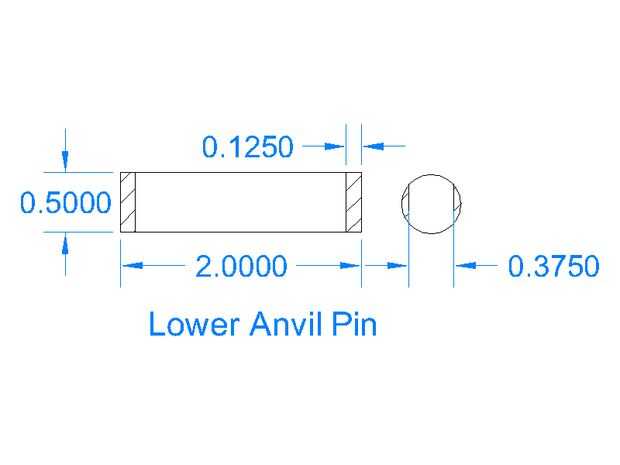

  • Bajar yunque pin (1) - 1/2" barra de acero

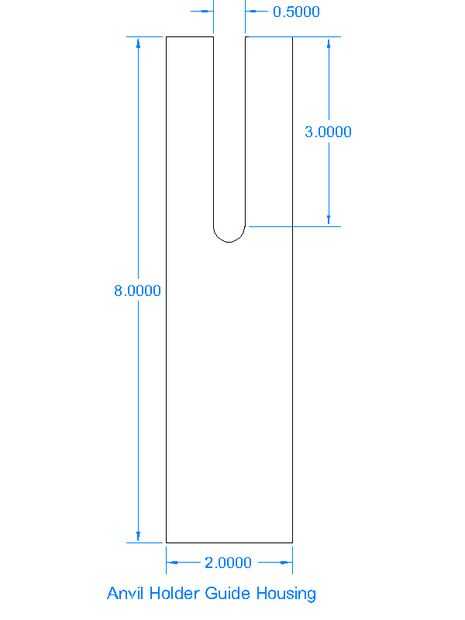

  • Guía de soporte de yunque (1) 2" de acero tubo cuadrado de la vivienda
  • Dos bujes para los yunques superior e inferior.  Éstos dependerá de lo que usted está usando para yunques.  Sólo necesitan ser adaptados para los titulares.

Además de éstos, usted también necesitará las siguientes longitudes de material:

  • 9-1/2" largo de 3/4" de diámetro varilla roscada
  • 4" longitud de tubería de acero de diámetro de 1-1/4"
  • 2" longitud 1/2" barra sólida
  • 24" 26,75" y 26" longitudes de 2" tubo cuadrado, de pared gruesa de 1/8"

Hardware:

  • 5 x 3-1/2" largo 1/2" tornillos
  • tuercas de 5 x 1/2"
  • 5 x 1/2" arandelas de presión
  • 9 x 1/2" arandelas
  • 4 x 8-32 1/2 "tornillos de cabeza plana
