Paso 3: El cableado hasta el perfboard

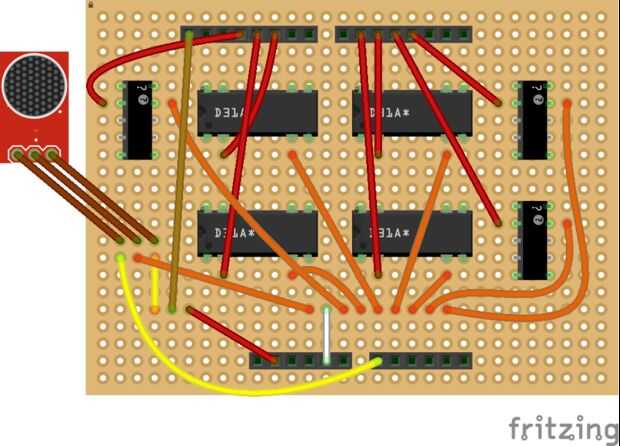

Ahora queremos poner en la mayoría de los cables en el perfboard, así como el micrófono. Este cableado se muestra en el diagrama arriba (una vez más, se ciernen sobre la gráfica para ver las notas). Tenga en cuenta que este cableado se basa en la configuración de pines de los relés que he utilizado. Si estás usando relés diferentes entonces usted necesitará ver las hojas de datos para aquellos y ajustar en consecuencia la colocación de alambre.
Los cables rojos (excepto el uno hacia el fondo de la tabla) tienen un extremo soldado al lado de la clavija de entrada de un relé y el otro extremo conectado a un encabezado. Los cables naranja tienen un extremo soldado junto al conector de tierra de un relé y el otro extremo en la misma fila que un extremo de cada uno de los otros cables naranja. Estos ocho extremos cable naranja se sueldan juntos en una fila junto con uno de los extremos del alambre blanco. Este cable blanco conecta entonces en una cabecera (que irá a un conector de tierra en el Arduino). Una vez que tenga estos cables rojos y naranja, soldados a la placa, también soldarlos al perno que están en lo cierto lado.
Ahora echemos un vistazo a los cables que interactúan con el micrófono (en la parte inferior izquierda del tablero). El cable marrón de la izquierda va desde el micrófono de la salida a la Junta, donde se suelda al cable amarillo debajo de él. Este cable amarillo entonces va a un pin de cabecera que irá al pin A0 en el Arduino. El cable marrón medio va desde el micrófono GND a la Junta, donde se suelda al cable naranja que termina yendo a tierra. El cable marrón de la derecha va desde VCC en el micrófono a la Junta, donde se suelda al cable amarillo corto. El otro extremo de este cable amarillo es soldado a los cables rojos y ocres junto a él. El cable color ocre tiene su otro extremo a un encabezado que iremos a AREF en el Arduino. El cable rojo tiene su otro extremo a un encabezado que irá al pin V 3.3 en el Arduino. Este 3.3 V será el voltaje de referencia para el micrófono.

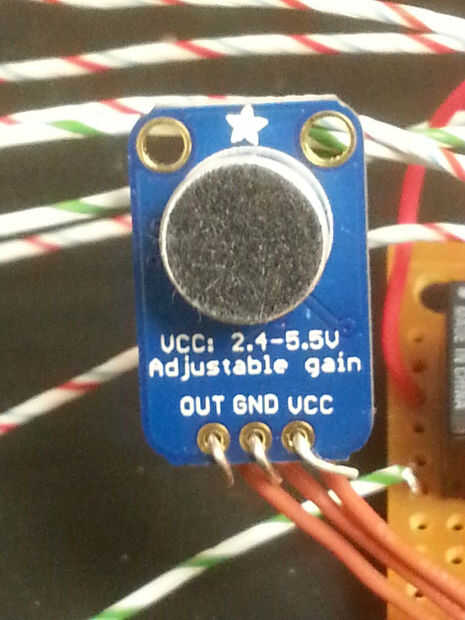

En cuanto a conectar los cables marrón al micrófono, actualmente solo tengo mina doblada sobre en su lugar (ver imagen). Esto parece estar funcionando bastante bien para mí hasta ahora. Mis cables marrón sean lo suficientemente largos que sostienen el micrófono por encima de los otros cables en el tablero, que hace más fácil hablar en el micrófono.
