Paso 2: Configuración de los elementos del circuito en el perfboard
Nota: Los pasos siguientes requieren de soldadura, así que el soldador hacia fuera! Si no tienes demasiada experiencia para soldar, podría ser útil mirar algunos Instructables en soldadura para asesoramiento antes de la inmersión.

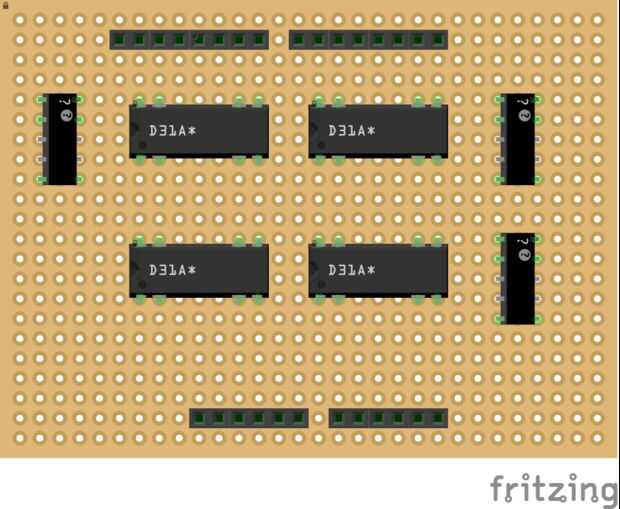

Comenzaremos por configurar los elementos del circuito que necesitaremos en el perfboard. El diagrama de arriba muestra lo que queremos ha configurado cuando hemos terminado con este paso. Mira este diagrama para averiguar dónde se debe colocar cada componente. Si pasa el ratón sobre las cajas en el diagrama puede ver notas que le ayudaremos con la configuración de todo. Asegúrese de que tener las cabeceras en la misma posición relativa como en el diagrama. Estos encabezados se enchufa en los pines de Arduino, por lo que tienen que alinearse con los pines de Arduino (realmente ellos no perfectamente alinean debido a la separación de Arduino pines, pero la colocación de los encabezados en el diagrama le dará la mejor posible ajuste)!
Se recomienda soldar en este orden: primer IC sockets y encabezados, entonces retransmite. Tener cuidado al soldar en relés. Demasiado calor puede dañarlos! Luego coloque cualquier relés que no soldar en sus zócalos IC, como el cableado que vamos a estar haciendo pronto hagan difícil de poner en estos relés en un momento posterior. Tenga cuidado con la orientación de los relés. El cableado que es depende de los relés están orientados como se muestra en el diagrama, por lo que sería más fácil que si usted tiene sus repetidores orientada del mismo modo.
