Paso 10: Análisis de la miniatura...
A veces tenemos un objeto que nos gustaría tener un modelo de formas normales de lo exploración fallaron debido al tamaño pequeño.

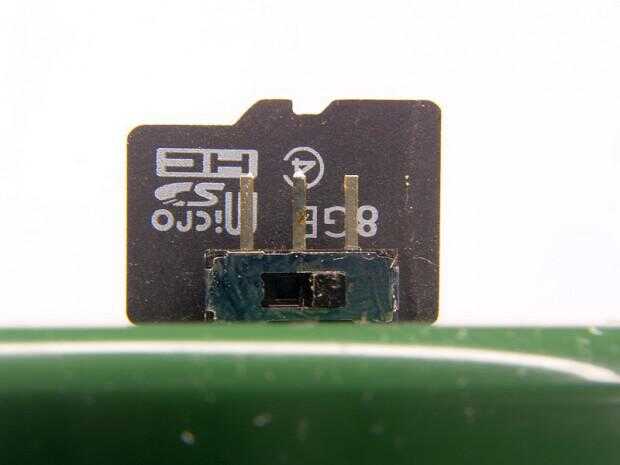

Para mostrar lo que es posible echar un vistazo de este interruptor micro frente a una tarjeta micro SD:
Tienes razón - se trata de pequeñas...
Para crear la exploración con una plataforma giratoria que tuve que usar un lente macro lo el interruptor hubiera sido a pequeño en las imágenes.
Con esto también he notado la gran desventaja de adaptadores de lente macro: distorsionan más llega a los exteriores de una imagen.
Uso sobre el 50% interior de la imagen del objeto funcionaba bien, me enteré después de que todos los intentos de alineamiento fallaron con el primer conjunto de imágenes.
Para analizar un objeto minúsculo algunas preparaciones se requieren.
Como se puede ver que utiliza un marcador en el frente de metal brillante como de lo contrario los reflejos de las luces metan demasiado con la calidad de imagen.
También es muy difícil de alinear las imágenes como imágenes de macro a menudo tienes algunos blurr en las fotos debido al foco.

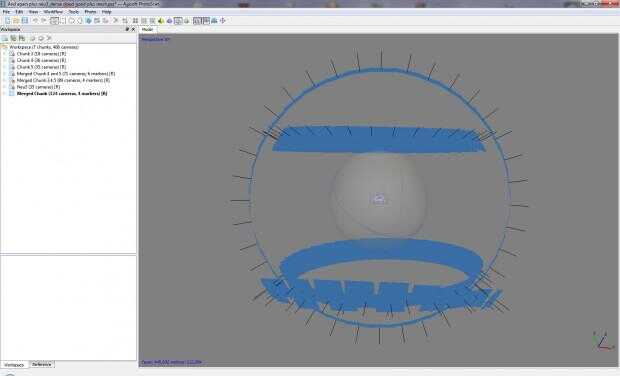

Con el color principal negro y un montón de pequeñas superficies era necesario tomar cuatro filas de imágenes como se puede ver aquí:

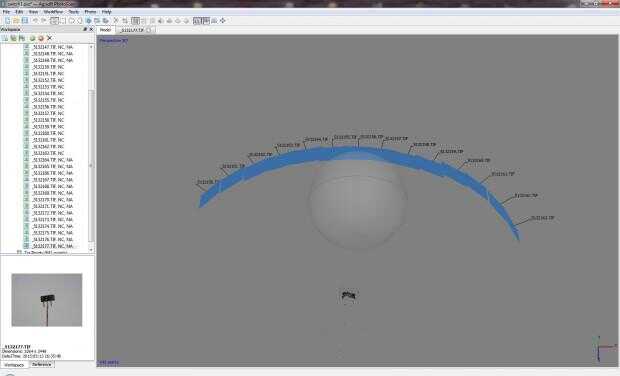

La alineación fue una pesadilla y generalmente tuvo la suerte de tener esto para una fila de cams:
Mediante el uso de marcadores pude alinear las imágenes en un trozo aunque tuve que combinar esta técnica con el reajuste manual mencionado anteriormente.
También he notado que fusionar las densas nubes de varios trozos no siempre es la mejor manera.
El resultado fue un montón de sombras no deseadas "fantasma" como la calibración del tamaño no funcionaba demasiado bien.
Solo alineando los trozos y fusionarlos sin nubes densas funcionaron mucho mejor, pero requieren el cálculo de los datos de la nube desde cero.
En este punto quisiera mencionar que todos los optimización de cámara se deben realizar en los trozos que contiene sólo una fila de imágenes.
Hacerlo en trozos combinados puede resultar en más cámaras fuera de lugar en lugar.

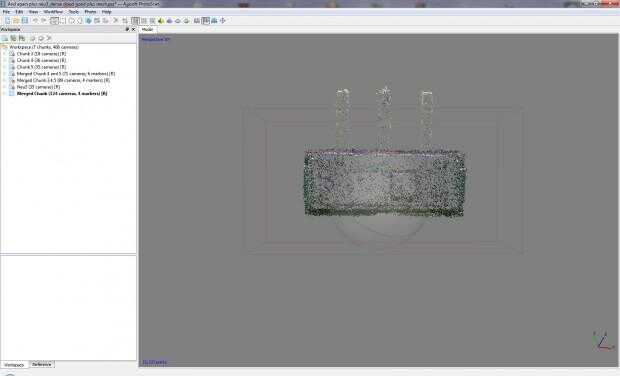

Después de 18 horas de tener una PC inutilizable con cálculos tengo los datos de la nube de punto denso:

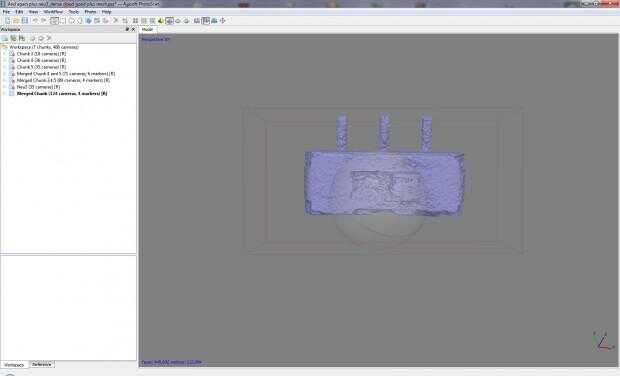

La forma básica ya es visible pero las se convierte en el modelo con después de generar la malla:
Sólo después de crear una malla sólida pude ver que utilizando la suave profundidad de filtración para la generación de densa nube no era la jugada más inteligente.
Aunque los modelos parece agradable y suave, algunos detalles se perdieron.
Tuve una anterior baja calidad modelo que demostró más detalles, especialmente en los seis "agujeros" en la parte posterior del interruptor.
Pero después de pasar tanto tiempo en el modelo que no calculo otra vez sin el filtrado de profundidad, podría hacerlo más adelante si no tengo ningún uso para el ordenador.
El modelo actual parece todavía bastante buena, teniendo en cuenta el tamaño del objeto:
Interruptor de Downunder35m en Sketchfab
