Digital a analógico.

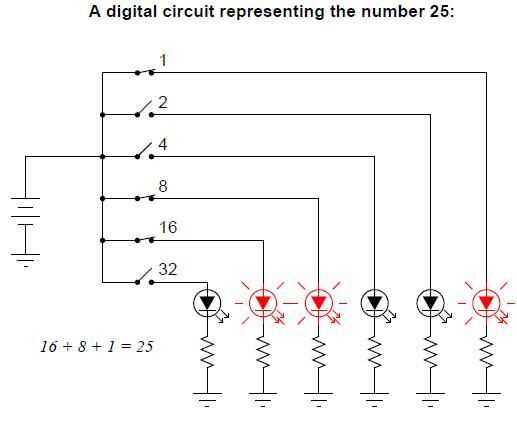

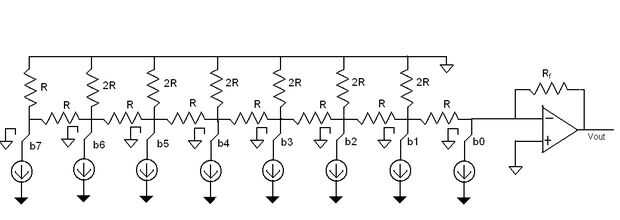

Huh? ¿Qué es eso? Digital son básicas encendido y apagado de las señales que utilizan la mayoría de las computadoras. Es un interruptor digital en su forma propia.  Es o en.  Análoga sería similar a la de un fader control interruptor que puede ajustar el nivel de luz. ¿Cómo podemos hacerlo si no tenemos un control de fader? Realmente podemos si utilizamos varios interruptores de luz y camino paso la salida a través de un resistor (reduce la electricidad o energía). A veces esto se llama una red r2r (resistores conectados a resistencias). Si puedes has notado los últimos torneros de radio que ahora aumentan o disminuyen la sintonización de una emisora de radio en pasos en lugar de un cambio continuo. Eso es lo que vamos a intentar hacer.  Podría hacer esto en cualquier microcontrolador con salida digital. Arduino, pic, basic stamp o etc. Para nuestros propósitos, vamos a usar un puerto paralelo estándar de la computadora. (No probó esto con cable paralelo usb).  SIN soldadura requerido!

Qué partes se necesitan:
resistencias de 9-20k ohmios
resistencias de 9-10k ohm
1 - 10 uf capacitor
1 - cable breakout en paralelo (es decir:
o
)
1 - alambre extra largo sobre un pie de largo.
cocodrilo de 3 a 4 terminó cables de conexión.
1 - protoboard buena.
(amplificador no es necesario)

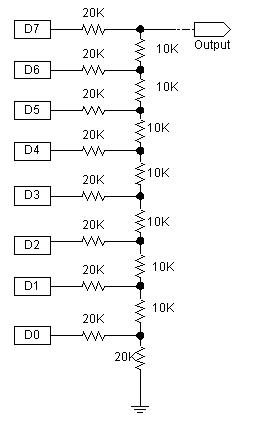

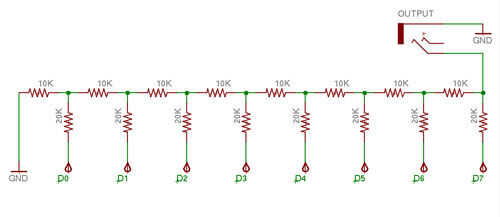

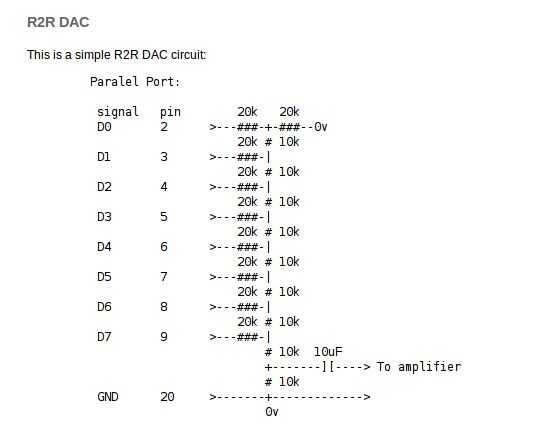

Ahora construir el circuito de dac r2r contempladas, pero Conecte el voltímetro lo que va al amplificador. Una vez hecho esto tenemos que crear un código de computadora para probar el circuito. Vamos a utilizar freebasic en linux.
.
Test.Bas
[código]
para y = 1 a 255
para x = 1 a 100000
out 888, y
siguiente x
y siguiente
out 888, 0
[/ code]

Una vez que haya escrito su código, es necesario convertir o compilarlo para el equipo a utilizar.

$ fbc-lang qb test.bas

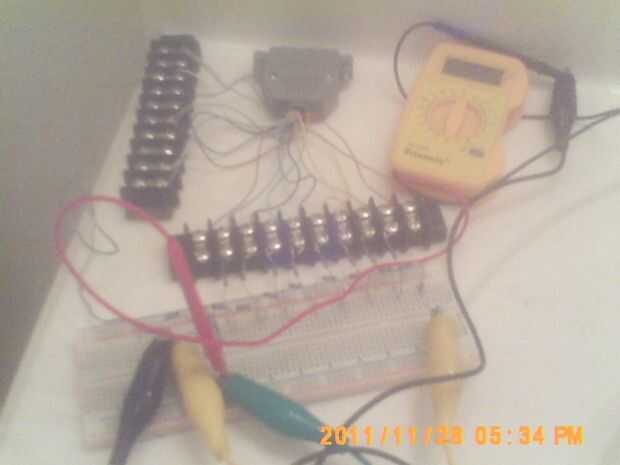

Conecte el medidor y set para baja tensión. Luego ejecute el programa.

$ sudo. / test

Ahora Observe la aumenta progresivamente en el voltaje. Casi parece que si alguien fue girando la perilla en un interruptor fader. El único defecto a esto es tarda ocho pulsadores para hacerlo. Por otra parte es fácilmente controlado por ordenador!!!!!! También puede utilizar lo que se conoce como PWM (Pulse Width Modulation) con un único interruptor para hacer lo mismo, pero se necesita programación más elegante hacerlo.

Aplicaciones: Control de la velocidad de un motor la intensidad de la luz o tensión de cualquier variable es necesario para controlar un dispositivo. Este circuito no funciona con alta tensión. Consulte a un profesional para lo que exactamente se necesita si desea utilizar un equipo de alta potencia.
¡ Disfrute!

Nota: si fuimos la otra dirección y usar el puerto paralelo para entrada podríamos tomar una señal analógica de baja tensión y convertirlo en un número o lo que se conoce como lo digitalización de.

Nota 2: probablemente puede obtener sonido de este circuito, pero tendrías que utilizar una rutina de pwm.
