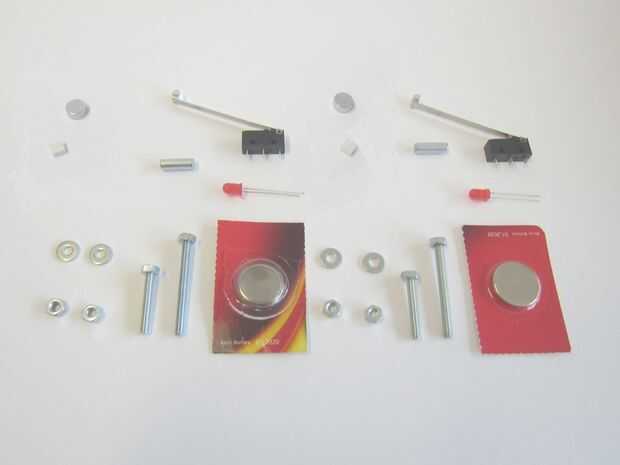

Paso 1: Piezas para dos robots:
2 parpadear LEDs (rojos es el color del amor) de funcionamiento de 3V. Algunos LED parpadeante es claramente underpowered en 3V. Gran trabajan los de Opitec (n ° 236135).
2 interruptores SPDT con una palanca larga. Usar el más barato disponible en Conrad (n ° 703673-8A). Vienen con una rueda en el extremo de la palanca, que no se utiliza como la rueda, pero manteniendo el extremo de la palanca en la construcción principal.
2 pilas de botón, 3V cada uno. Yo uso dos CR 2032 para mi diseño. Otras baterías con otras dimensiones tendría una adaptación del diseño de la parte que sostiene la batería.
2 tornillos M4 x 35 mm, 2 tornillos M4 x 20 mm y 4 tuercas M4.
4 arandelas de montaje tornillos de M4.
2 neodimio imanes 5 mm diámetro X 15 mm de longitud (el diseño puede ser adaptado a los más comunes tamaños de imán como los disponibles de Opitec)
2 neodimio imanes 8 mm de diámetro X 4 mm de espesor (p. ej. n °208305 en Opitec)
2 piezas de cinta de espuma, 3 mm de espesor, aproximadamente de 5 x 5 mm

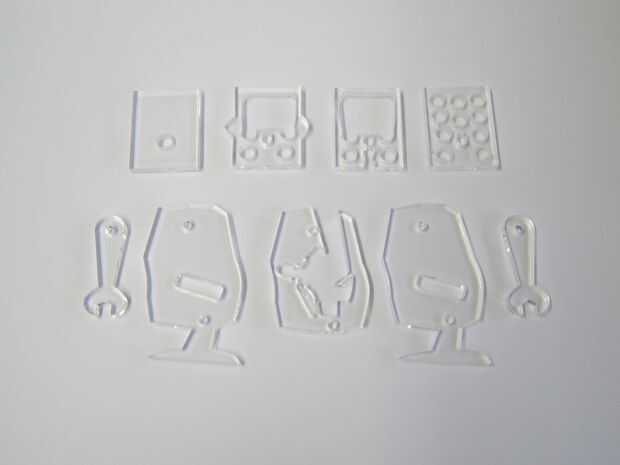

6 mm claro hoja de acrílico (corte láser). Elegir 6mm porque el interruptor común de SPTD es 6,5 mm de espesor, por lo que se ser firmemente soportó en la acumulación de capas. Necesita la hoja de acrílico transparente o translúcida que el brillo del LED a través de.

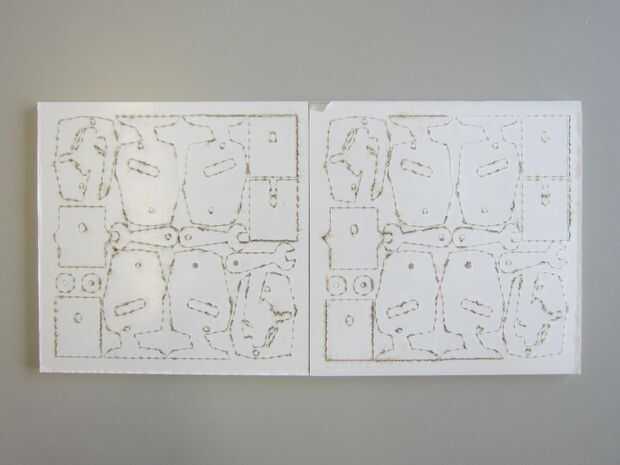

El diseño para el corte por láser se proporciona a continuación. He hecho en Inkscape. El diseño da las partes de un robot solamente. No pude ajustar dos en una hoja de Pponoko P1. Planeaba sobre la adaptación del diseño para caber dos robots uno P1 la hoja, pero en cambio estoy pensando en hacer los robots ligeramente más altos y modificar las proporciones para hacer el LED más cercano a donde está el corazón humano.
Aparte de un cortador del laser o el servicio de corte láser, no existen necesidad de herramientas.
