Paso 5: Dibujo ortográfico (dibujo de ingeniería)
Una de las razones la gente se puso de elaboración de los planes es que dibujos técnicos / proyecciones de Orthographic / dibujos de ingeniería puede aparecer muy muy complicado. Son lenguaje formal que ingenieros utilizan para comunicarse entre sí, pero como toda lengua que se utiliza para la comunicación, una vez que entienda algunas palabras puede empezar a decir lo que quieras. Esta sección está diseñada para darle un vocabulario básico para empezar.
Técnica poco:-
Estos conceptos se extraen de las normas británicas para dibujo de ingeniería para las escuelas y las universidades
Se necesita:-
Papel cuadrado realmente ayuda al principio.

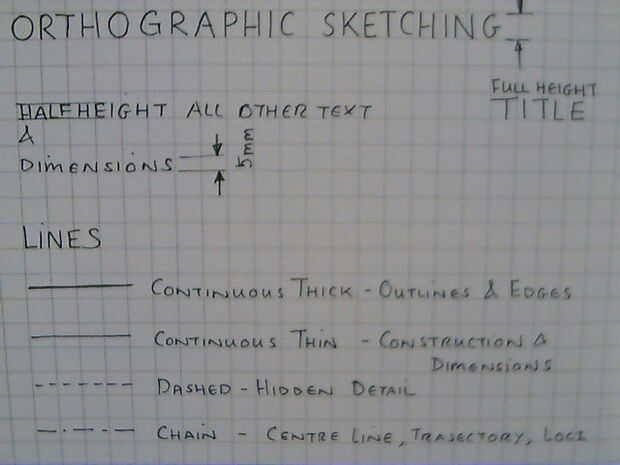

Imagen 2 - muestra algunos escribiendo en mayúsculas, es una buena idea en todos los dibujos para hacer notas y se recomienda que utilice mayúsculas para facilitar la claridad. También se muestra 4 de los 5 distintos tipos de línea, a diferencia de dibujos normales, en dibujo de ingeniería el tipo de línea lleva consigo un significado muy específico.
- Una línea oscura continua denota las líneas / los bordes de un objeto.
- Una línea ininterrumpida de finta denota líneas de construcción, líneas de proyección o líneas de dimensión
- Una línea discontinua con los guiones todo cortos y la misma longitud denota una línea de detalle oculto por ejemplo, poder ver el interior de un objeto (visión de rayos x)
- Una línea discontinua con alternancia de guiones cortos y largos (línea de la cadena) denota una línea de centro, un camino o una trayectoria.
- Una línea de cadena con dos guiones cortos alternando con un guión largo se utiliza como un esquema para denotar la posición extrema de parte de un objeto si se mueve, ver imagen 6

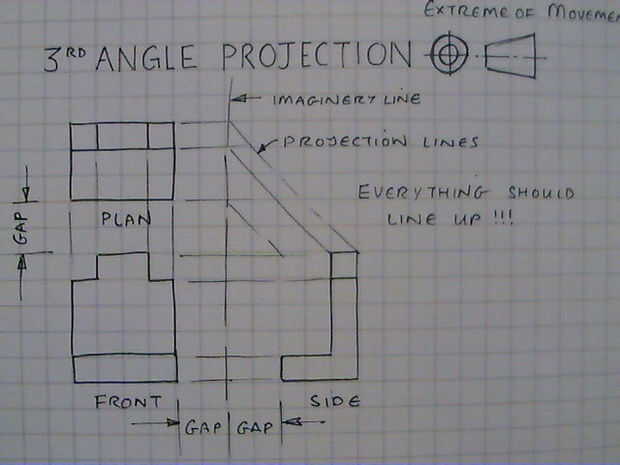

Imagen 3 - muestra tres vistas de un asiento de coche/silla como un objeto de ejemplo bosquejado en dibujo ortogonal. Hay 3 opiniones generalmente dibujados, a veces más y a veces menos dependiendo de la cantidad de información necesaria para mostrarse.
- La vista principal o elevación del 'Frente' se dibuja generalmente en la esquina inferior izquierda de la zona de dibujo para las demás vistas a agregarse alrededor de él.
- La vista bosquejado directamente sobre las líneas hacia arriba con la elevación frontal y representa una vista mirando directamente hacia abajo sobre el objeto desde arriba, por lo tanto el nombre, opinión de 'Plan', como si mirando un mapa.
- La vista bosquejada inmediatamente a la derecha se alinea con la elevación frontal y representa una vista mirando directamente a ese lado del objeto [donde los laterales tienen formas diferentes, diferentes características se necesitaría una vista adicional en el otro lado]. Este punto de vista es la elevación
Observe las líneas de proyección de la finta de la elevación frontal original, la idea de dibujo de ingeniería ortográfica es realmente no debe ser tan complicado como sea posible y utilizar la menor cantidad de dibujo para comunicar la mayor cantidad de información.

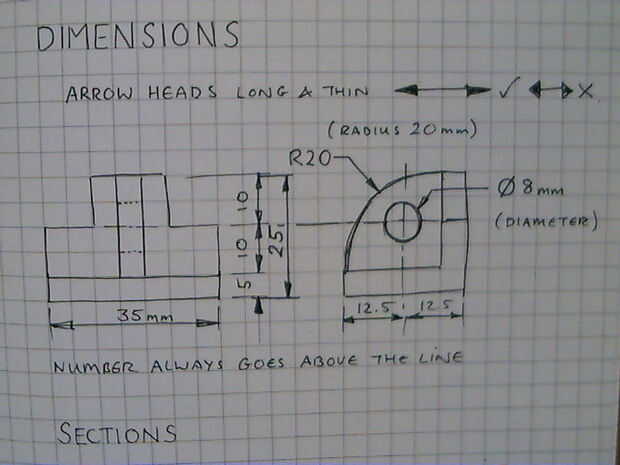

Imagen 4 - muestra un objeto con sus dimensiones asociadas.
El proceso de describir un dimensiones de objetos generalmente inicia con algunas líneas de construcción de finta corta viene del objeto a ser dimensionado (nota que hay un pequeño espacio entre el objeto y la línea de cota).
Se traza otra línea de finta y construcción entre estas dos líneas y los extremos de estas líneas están indicados con cabezas de flecha estrecha delgada que toquen las líneas proyectadas desde el objeto.
Finalmente, la dimensión se indica en la escritura de la mano claramente escrito - Nota la regla general es que la línea debajo el número de la línea ser descrita por dicho número.
Es útil para el espectador indicar claramente si una escala se ha utilizado y si es así qué cociente y lo más importante qué sistema de medidas están siendo utilizados por ejemplo métrico - milímetros, metros o imperial, pies y pulgadas.

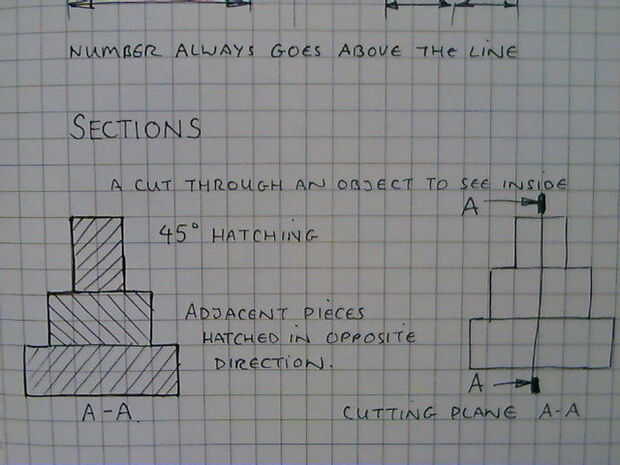

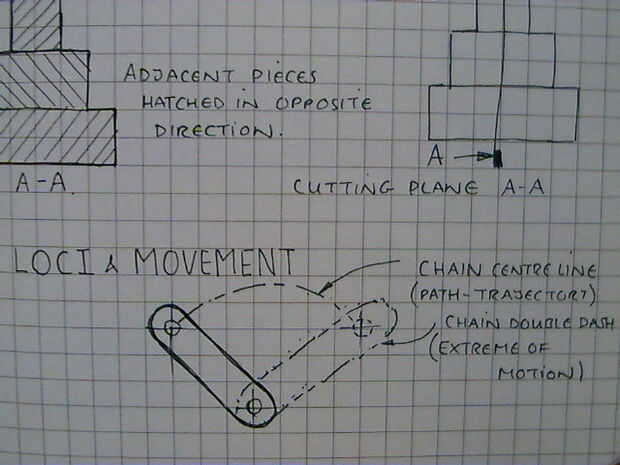

Imagen 5 - muestra un corte transversal a través de un objeto, un trozo como si el objeto fue cortado por la mitad y abierto a lo largo de una línea para que el espectador puede ver el interior.
La vista mostrada con líneas diagonales es la 'visión seccional' y está marcada A-A A-A la indica el plano de la línea y la dirección de la vista del plano principal. Las líneas diagonales son bosquejadas a 45 grados y pueden utilizarse para indicar diferentes materiales mediante la alteración de la distancia entre las líneas.
Ver la imagen a la derecha, nota la delgada línea a través del objeto con dos marcadores de oscuro final, la delgada línea que es el plano de la sección (donde se hizo el corte).
Las flechas apuntando a los marcadores de final oscuro indican la dirección de la vista.
Las letras A y A indican lo que la vista seccional se etiquetar otra donde en el plano A-A.

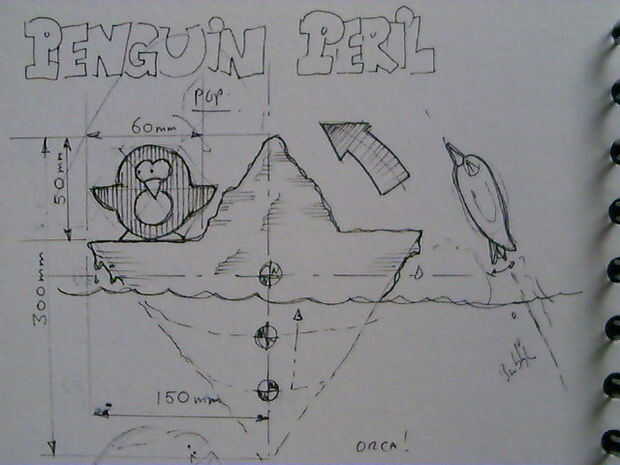

Imagen 6 - en algunos objetos hay componentes que puedan mover y tal vez desee mostrar la extensión y la trayectoria de este movimiento, para esto utilizamos movimiento y lugares geométricos líneas, véanse las notas para 1, 4 y 5 de la imagen.
Se dibuja el objeto original y por lo tanto, se muestra la posición de una medida extrema de la propuesta.
La posición alternativa de grado extremo se dibuja entonces donde el contorno utiliza una cadena discontinua doble.
Se selecciona un punto apropiado en el objeto y se dibuja una línea de centro, guión corto guión largo, entre las dos posiciones de extrema magnitud.

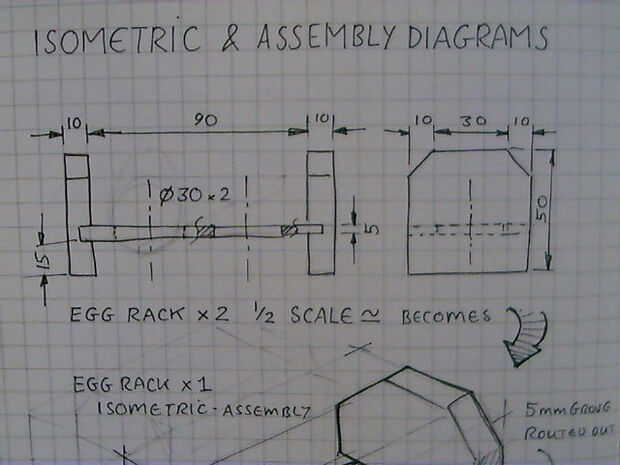

Imagen 7 - aquí está un ejemplo de dibujo ortográfico para un rack 'solo huevo'.

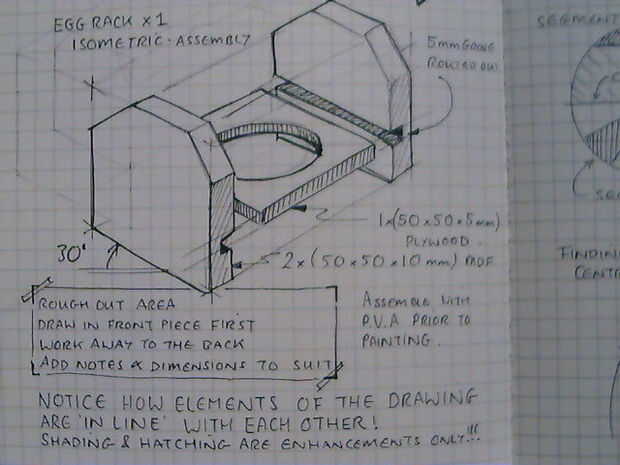

Imagen 8 - y he aquí que información traducido a un diagrama de montaje isométrica 3D.

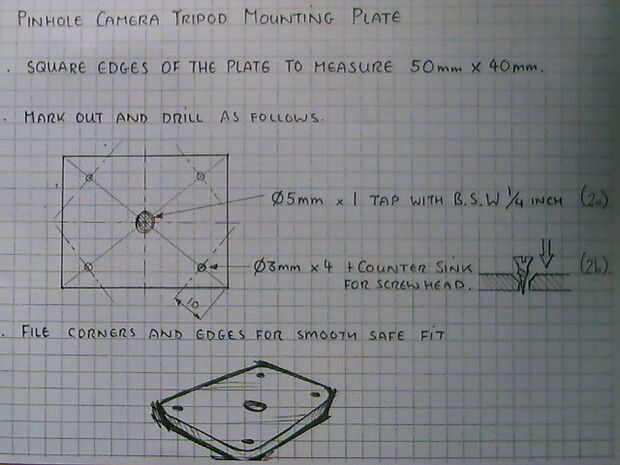

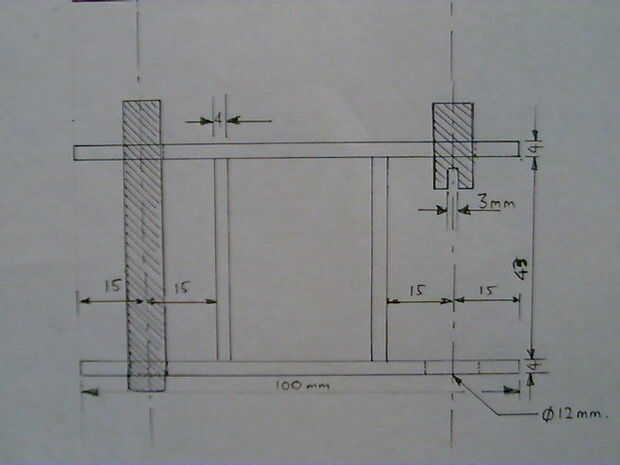

Imagen 9 - otro ejemplo de la ingeniería para un agujero de alfiler cámara aluminio montaje de trípode.

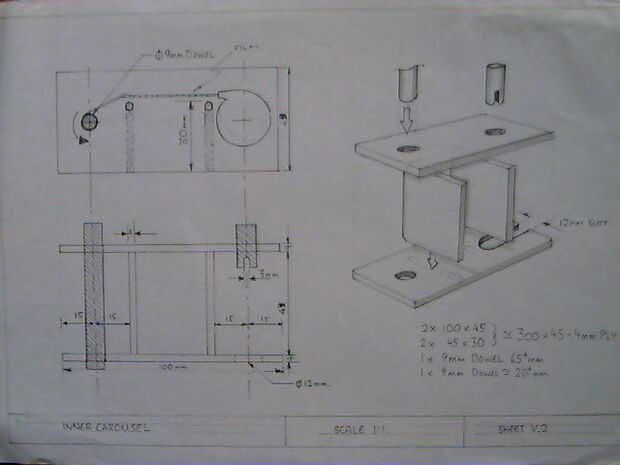

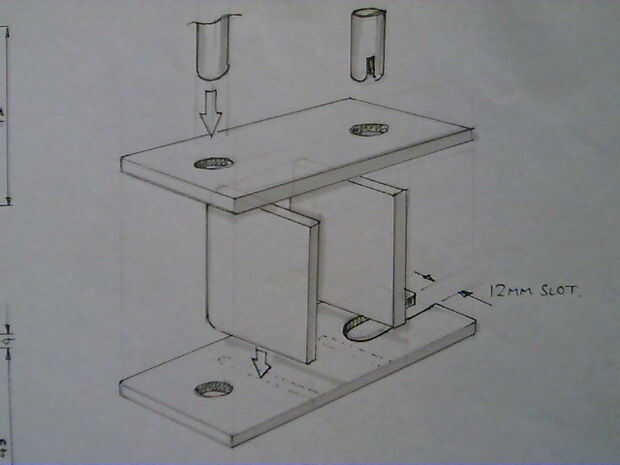

Imágenes 10-12 - agujero de alfiler cámara 35 mm película carrusel.
Imagen 1 - no lo tome demasiado en serio :) pero practicar, practicar, practicar.
