Dibujo una impresión de multivisión (redacción básica) (4 / 8 paso)

Paso 4: Vamos a dibujar!

Es más fácil para empezar existente de parte, en lugar de intentar diseñar uno en la cabeza y ponerla sobre papel. Por lo que es lo que haremos por ahora.

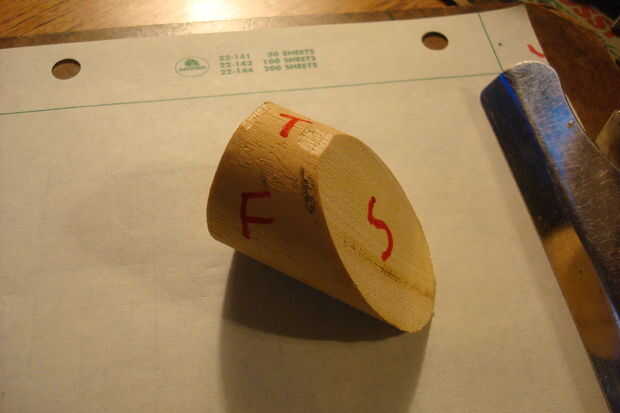

Tengo un pedazo de ¼" espiga, 1 Corte 1 ¾" de largo, con un ángulo de 45 grados.
Primer paso es decidir qué partes son lo que ve. Siempre hacer lo que muestra la mayor parte del perfil y detalle del frente. Así que vamos a ir con el lado largo como el frente. Luego podría utilizarse cualquiera de los lados, como sólo se verá como un círculo sin importar de que lado elegimos, así que usar el lado derecho; es más común. Entonces, porque tenemos al lado y el frente con la etiqueta, sólo decidimos utilizar la parte superior, si utilizamos la parte inferior tienen el mismo aspecto pero con una línea oculta.  Puedes ver que he marcado los puntos de vista con un rotulador.

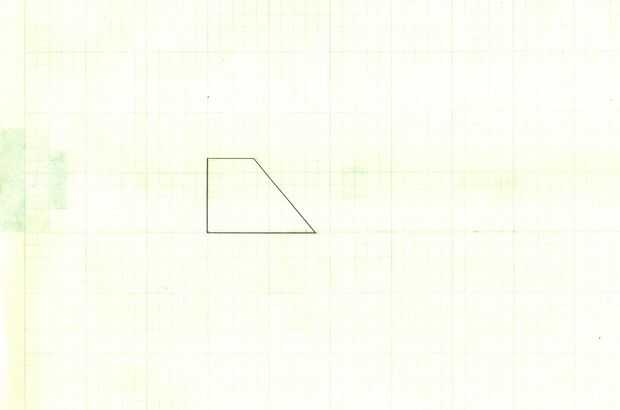

Entonces siempre empiezo dibujando la vista frontal en primer lugar, porque muestra más detalle, es típicamente el más difícil y puede utilizarse para ayudar en el resto del dibujo.
Para algo esta simple, a tomar las medidas, dibuja la línea inferior, línea de la izquierda, línea superior, luego sólo tiene que conectar para obtener mi ángulo de 45 grados.
Continuar en la siguiente vista, lado derecho.
