Dibujo técnico en tres dimensiones (8 / 10 paso)

Paso 8: Trazar agujeros circulares

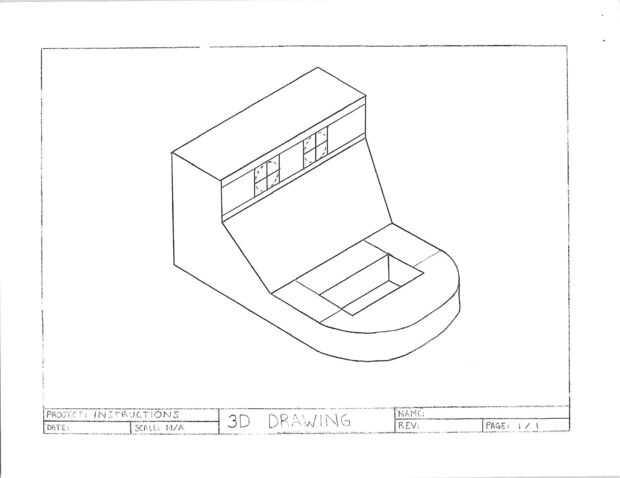

Para dibujar los agujeros circulares en la parte superior del objeto, usted necesita tomar unos pasos para configurarlas. En primer lugar, dibuje dos líneas paralelas a la parte superior y con una distancia igual al diámetro de los agujeros. Los centros de los agujeros deben ser identificados con la Cruz. Esto también las secciones del círculo en cuatro esquinas por lo que se puede aplicar lo que aprendiste en el paso seis. A continuación dibujar dos cuadrados alrededor del perímetro de donde se colocará los círculos. Ahora dibuja líneas punteadas alrededor del centro del círculo con el diámetro deseado, como se en el paso seis. Finalmente, conecte los guiones formando una línea circular completa.
