Día del padre LED Tie (6 / 6 paso)

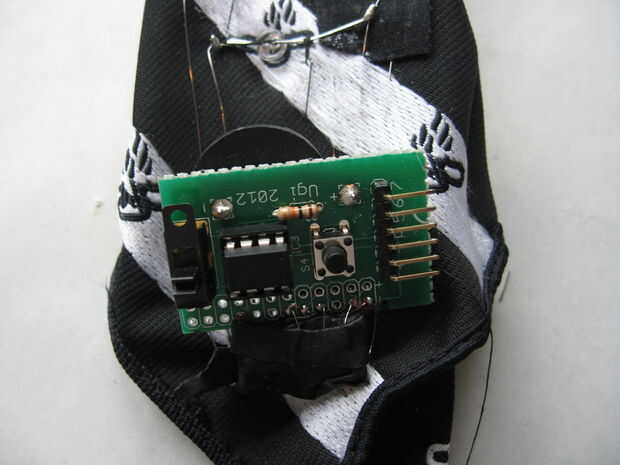

Paso 6: Añadir la tarjeta de control

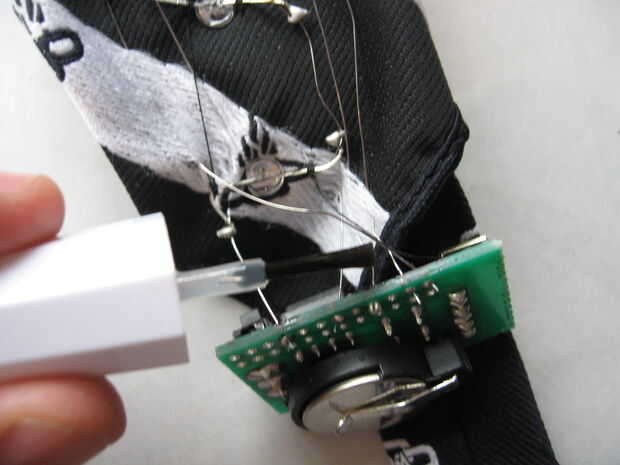

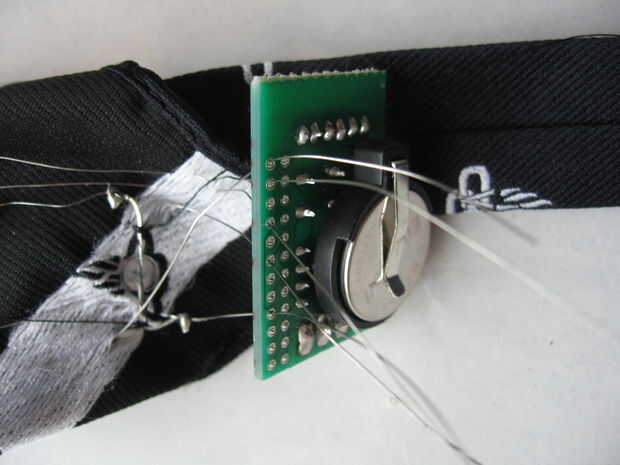

Recordarán que los puntos de conexión de LED 0, 1, 3, 5 y 6 tienen anillos a su alrededor sobre el tablero.  Esto es porque estos son los puntos donde tienes que conectar los cables de señal.  Los cables de maestro ir a los anillos negrita en LEDs 0 y 6.  Cables de esclavo van a los anillos más pequeños de LEDs 1, 3 y 5.  Si es más fácil entonces 7, 9 y 11 son los mismos como 1, 3 y 5 respectivamente.  Pase los cables a través de soldadura y clip-off.  Tenga cuidado de no corta a ninguna de las conexiones cuando usted está tratando de soldar en una mesa pequeña dentro de un lazo invertido!

Un poco o laquor con esmalte de uñas es una muy buena idea en este momento para reducir el riesgo de cortocircuito.

También usé un poco uno mismo-amalgamting cinta para mantener los cables de señal separados unos de otros.  Una vez esto se convierte en goma maciza y debe lavar OK si es necesario.

Finalmente, girar a la corbata de la manera correcta hacia fuera (se siente difícil pero realmente funciona bastante bien) y encenderla para arriba!

En la versión final hay agujeros en los bordes de la Junta para la costura en el bolsillo trasero del tie - voy a tener que perforar minas primero.

Ahora tiene un único, varios modos de funcionamiento LED iluminado empate, todo listo para dar a papá en el día del padre!

Divertirse con él!

UGI
