Día del padre LED Tie (3 / 6 paso)

Paso 3: Coser en los cables

a continuación, queremos fijar los cables de los LEDs.

12 LEDs son conducidos desde sólo 5 pernos de la ATtiny85 aprovechando la naturaleza polar de un LED y la naturaleza tri-estado de los pines.  Para lograr esto, tenemos que conectar los LEDs en pares entre dos pines del chip.  Los LEDs de cada par tienen enfrente de polaridad por lo que podemos encenderlos independientemente pero no Small.

Como imaginar, para cinco pernos, necesitamos utilizar un mínimo de cinco hilos.  Los LEDs están conectados cada uno con un cable a uno de los dos cables "master".  El otro cable se conecta a uno de tres cables "esclavo".  De esta manera obtenemos 2 maestros x 3 las polaridades de esclavos x 2 = combinaciones de 12.

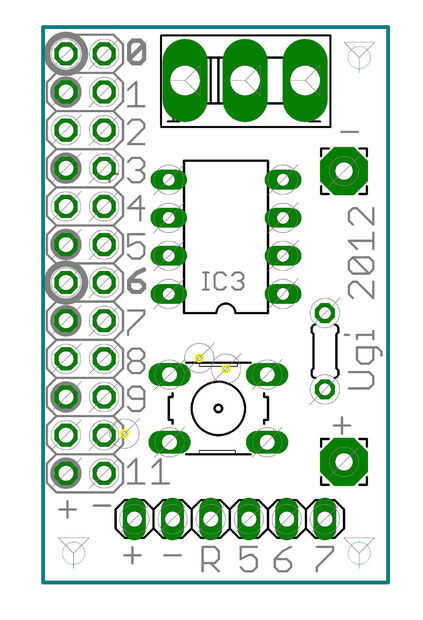

La Junta se muestra en la segunda foto.  Los dos cables "master" se conectarán a los puntos de soldadura para LED 0 y 6, que tienen anillos negrita a su alrededor.  LEDs de 0 a 5, que todos tienen un cable conectado al cable principal primera (de LED0).  LED de 6 a 11 que todos conectan al cable principal 2 (desde LED6).  El cableado de los 6 primeros LEDs se muestra esquemáticamente en la tercera foto.

Para lograr esto, necesitamos primero hacer el corbata al revés.

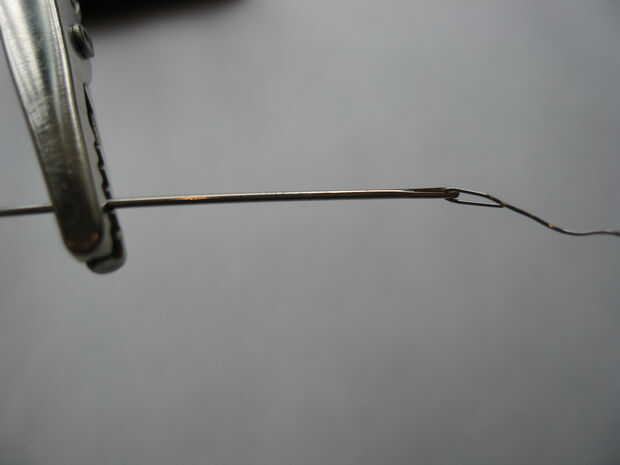

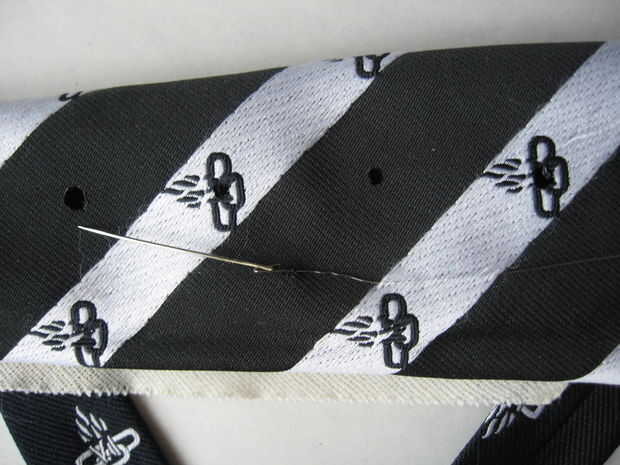

Enrosque el alambre de acero inoxidable sobre una aguja de coser ordinaria y cose un hilo principal hasta la parte superior en el lado izquierdo.  El segundo cable maestro necesita ir sólo a medio camino para arriba y va más cerca a los LEDs que la primera.  De esa manera no necesitamos nunca tenemos los cables de LED cruce el cable principal.

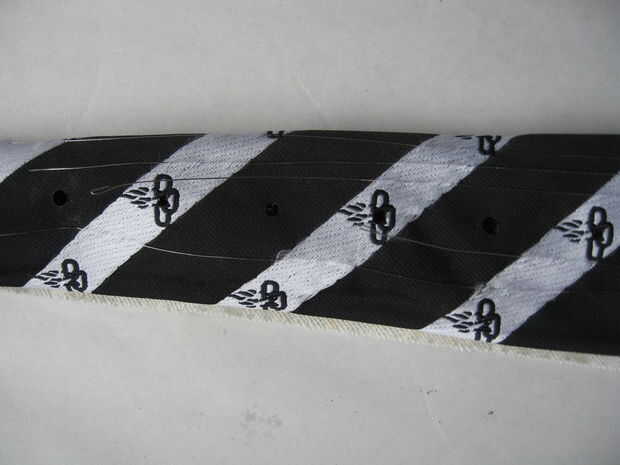

Los cables de "esclavo" van en el lado derecho.  El más externo tendrá que ir hacia arriba.  El medio va hasta 2-LED de la parte superior y el más cercano va a 4 de la parte superior.
