Devanadera con contador automático de la bobina (2 / 5 paso)

Paso 2: Al lado de la bobina

Estos pasos toman directamente de mi proyecto de Feria de Ciencias por lo que podrían ser un poco demasiado complicados.

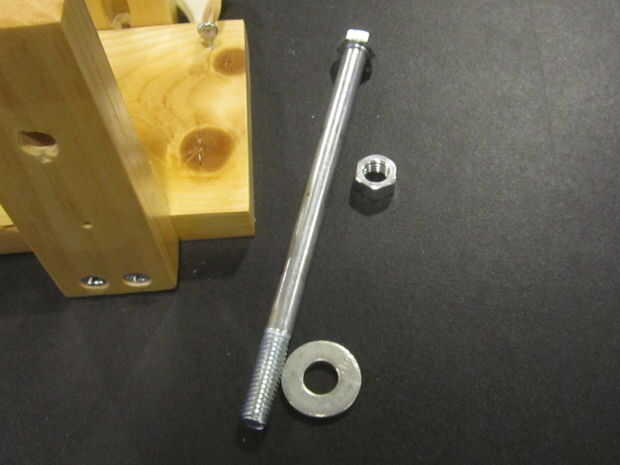

1. Taladre dos 1/8" de los agujeros cerca de 3/8 de pulgada de la parte inferior una barra para que los agujeros estén cerca unos de otros.
2. Repita el paso uno para cada uno de los cuatro postes.

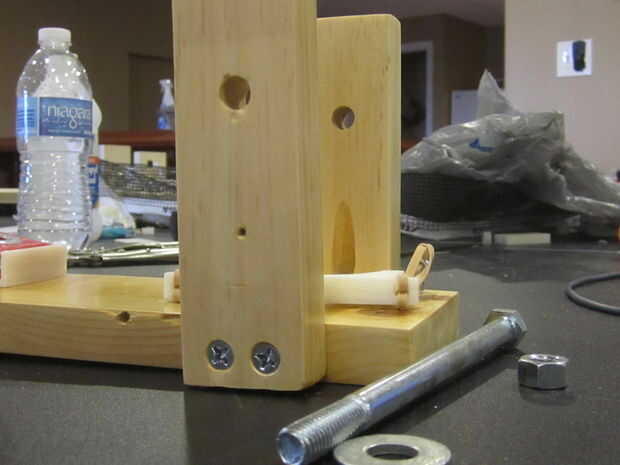

3. Perfore un orificio de 3/8" en medio de dos de los puntales 3 ½" de la parte inferior. Estos serán los montantes traseros.
4. Inserte dos 1/8" tornillos para madera en los orificios taladrados en cada barra y solucionar dos de los puntales a un extremo de la placa base.
5. fijar los otros dos montantes al otro lado de los zócalos, aproximadamente 1" del final.
6. Coloque dos pernos ojo de 1/16" para los zócalos ½" desde el lado de los zócalos y de ½" de cualquier lado de la barra.
7. Imprima la parte finalweight4.gcode

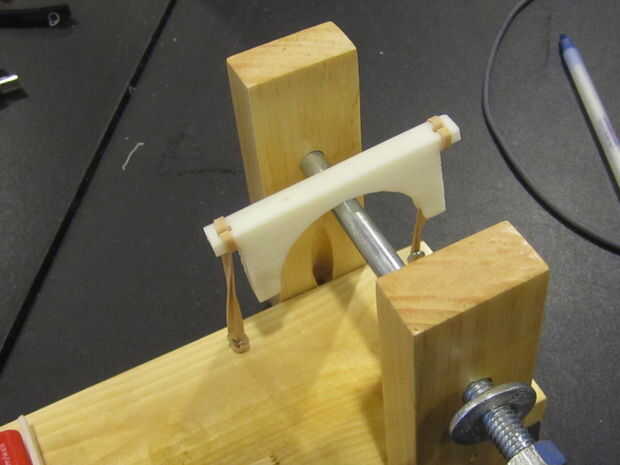

8. Fije la banda elástica a cada lado de la parte impresa y asegure el otro extremo de cada banda de goma en el perno de ojo.
