Detonador celular (mi diseño) (4 / 4 paso)

Paso 4: Circuito y montaje

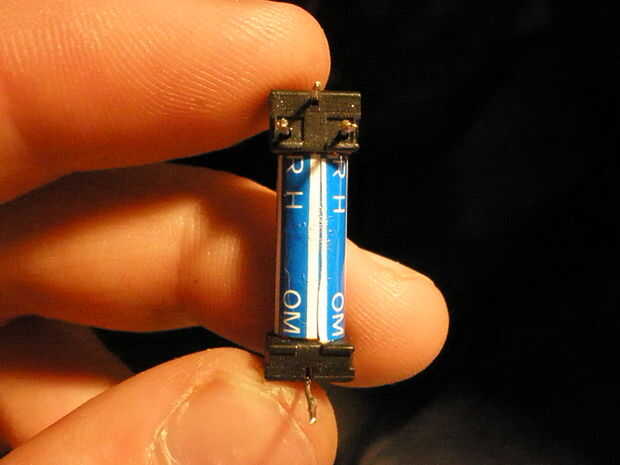

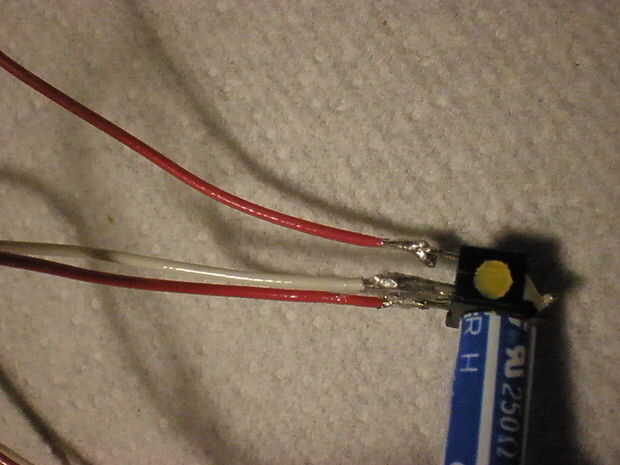

Ahora que los cables están listos para la acción, necesitan estar conectado a la bobina del relé de 5V. Hay esquemas en la parte posterior del envase para el relé pero si tienes tuyo de Radioshack, es más probable es que la tengo (he proporcionado un cuadro y marcados los terminales de la bobina el relé).

Los otros 2 terminales en el relé son los terminales del interruptor. Uno de los terminales se conecta a un lado de la fuente de energía y el otro que desea soldar un pequeño trozo de alambre de chatarra (aproximadamente 6 pulg.).

ES EL MOMENTO DE MONTAJE PARA ARRIBA!

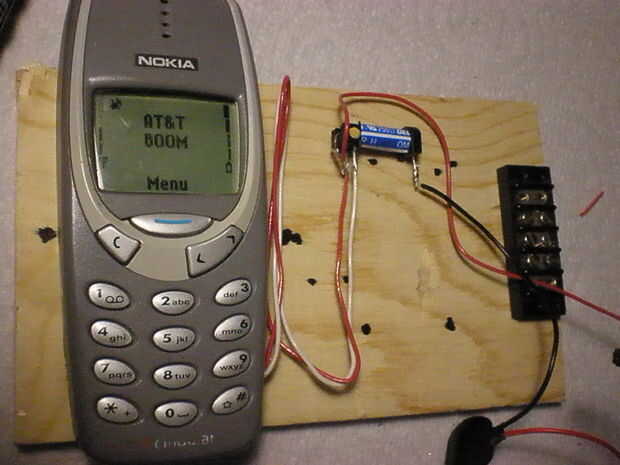

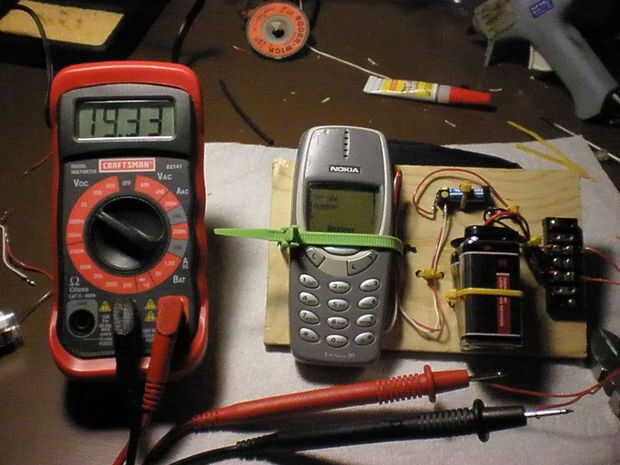

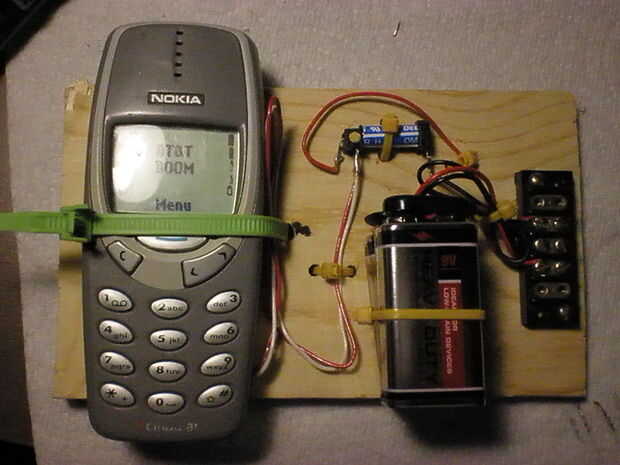

Ahora tiene que montar su detonador celular en la pieza de madera. Tenga cuidado con su método de montaje el teléfono porque es muy probable que usted necesita para llegar a la ranura para tarjeta sim (que es generalmente al lado o debajo de la batería). Usé un rap de lazo desmontable para facilitar este trabajo (alambre podría trabajar a). También necesita tener cuidado cuando monte el relé. No apriete el rap tie manteniendo el relé con pinzas porque definitivamente va a arruinar el relé. También sugeriría la posibilidad de asegurar los cables de relé con tie raps. Luego a fijar la fuente de alimentación, conecte la pieza de chatarra hacia el otro lado del relé a una terminal (o tornillo) y el restante hilo conduce a la fuente de energía la otra terminal. Estos terminales se ser energizados por la fuente de energía cuando llame el teléfono.

LISTO!
Sólo tiene que conectar lo que desea en los terminales (fusible, válvula eléctrica, fuegos artificiales, lana de acero, etc....)
Que se diviertan, pero PLEEAASSEE ser seguro!

Aquí hay un video de mi diseño en acción. He conectado mi celular viejo a mi cañón de aire y tiro en 5' por 4' espejo. MUY DULCE!
