Detector de rayos de Arduino bolsillo (4 / 5 paso)

Paso 4: Diseño e impresión de un caso

Luego vino la diversión de diseñar un caso para mi pequeña creación.

No es la cosa más bella del mundo. Pero es funcional.

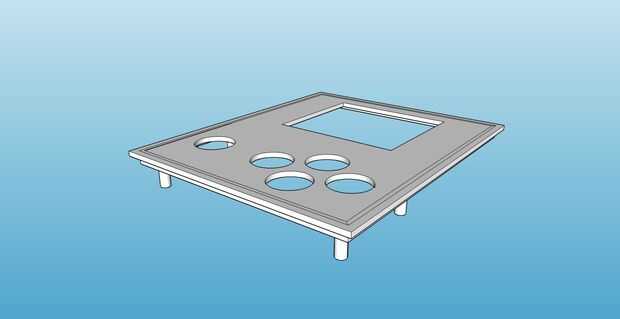

Para diseñar un caso que necesitaba saber las dimensiones de las partes implicadas. Es decir, la pantalla LCD y el panel de botones.

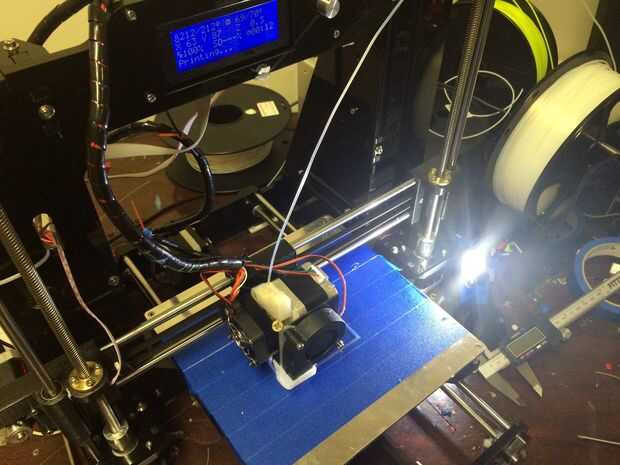

las impresoras 3D son tan cool! Ahora bien, si sólo tenía un cortador láser! ;)

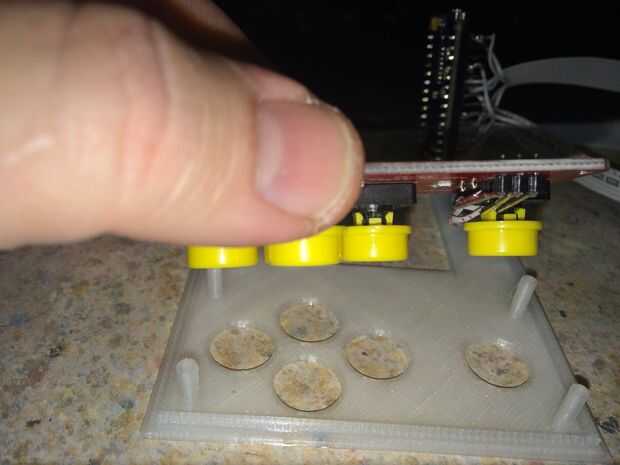

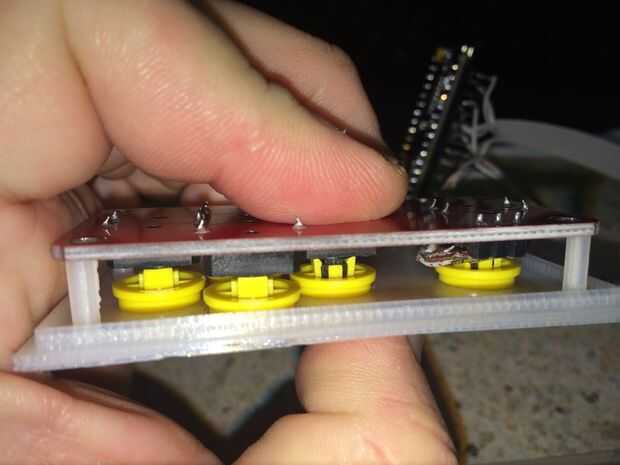

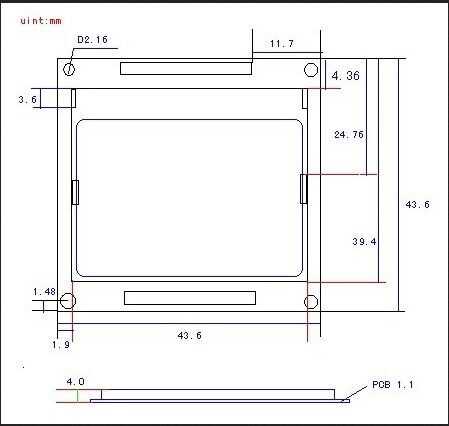

Fácilmente se obtuvieron las mediciones para el Nokia 5110. El botón del panel sin embargo... que fue una historia diferente! Terminé de medición... impresión... volver a medir... impresión... hasta que yo estaba bastante contento con el ajuste.

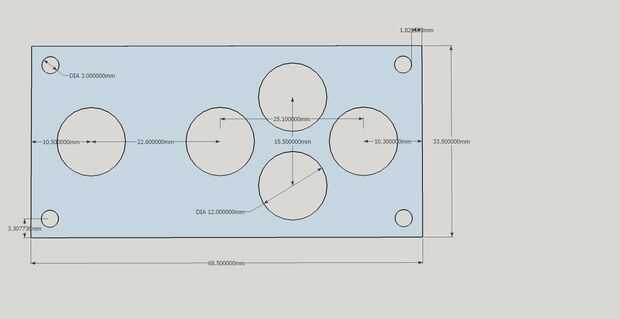

He incluido los resultados en forma si un diagrama con la esperanza de que alguien ahorra tiempo!

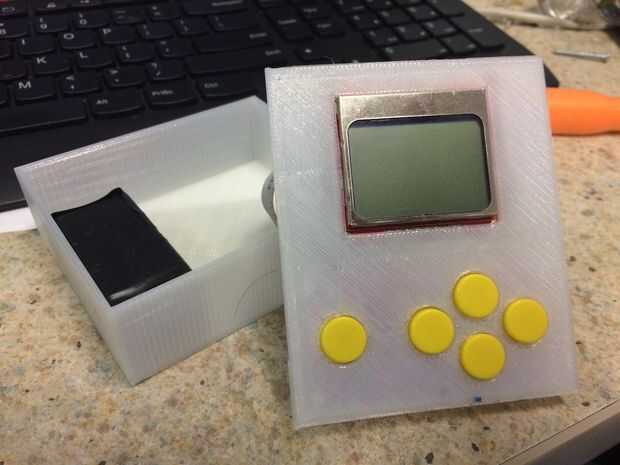

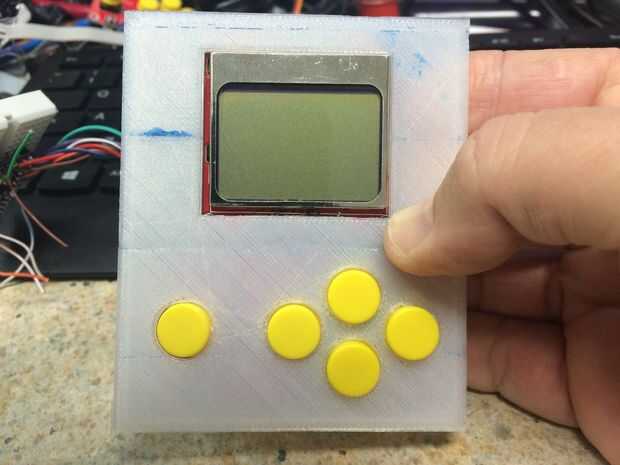

El caso que me dise que no gana cualquier premio de diseño. Es simple, funcional y, ligeramente translúcido. Planeo añadir tardía algunos led de para que el caso del resplandor o flash cuando se detecta una huelga de relámpago. ¿Por qué no? Tengo un montón de pines izquierda en Arduino! Añado también una ranura para tarjeta SD para registrar datos. O usted podría hacer eso! Las posibilidades son infinitas!

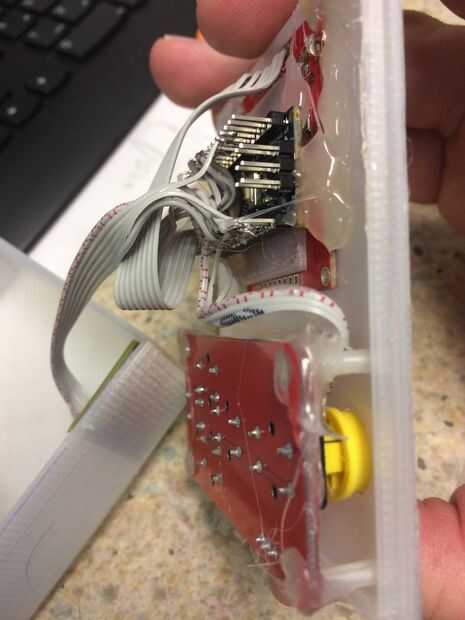

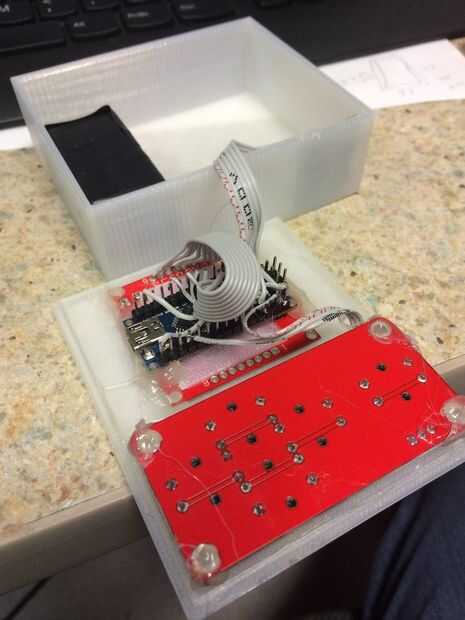

Al caso... básicamente es una caja. sólo una caja con agujeros para los botones y la pantalla. A sujetar las tripas y 9V o batería AA.

Para empezar voy sólo pegamento caliente todas las piezas en sus lugares a ver si se adapta a todo y trabaja confiablemente.
