Detector de rayos de Arduino bolsillo (1 / 5 paso)

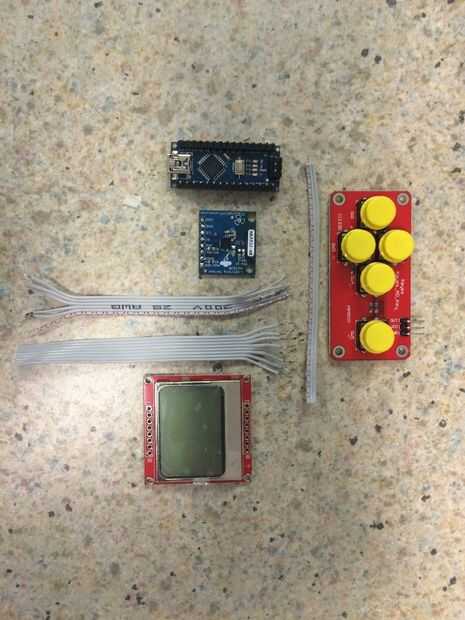

Paso 1: Piezas necesarias

Para hacer esta construcción tendrá las siguientes...

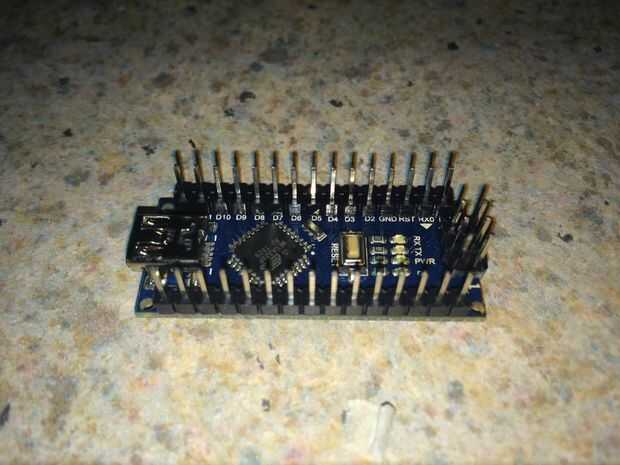

Un arduino.

Lo más cualquier Arduino. Sin embargo si usted está planeando en la unidad de ser portable. Obviamente más pequeño es mejor.

-------------------------------------------------------------

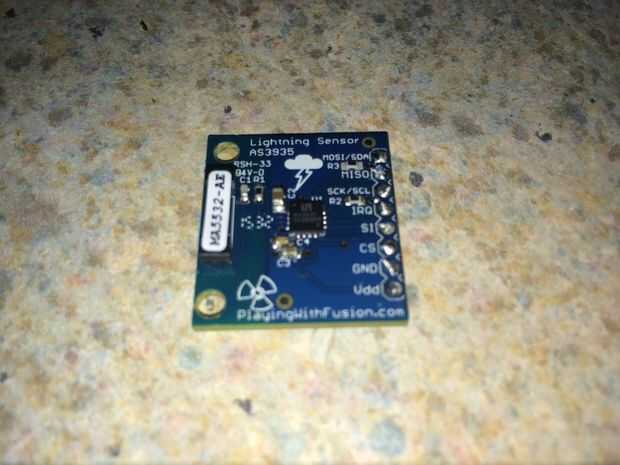

AS3935 un sensor de rayos.

Usted puede encontrar éstos de cualquier número de lugares. Aquí hay un par de enlaces para empezar. Preparese para pagar $20

>Jugando con fusión

>Aventuras de Embeded

--------------------------------------------------------------

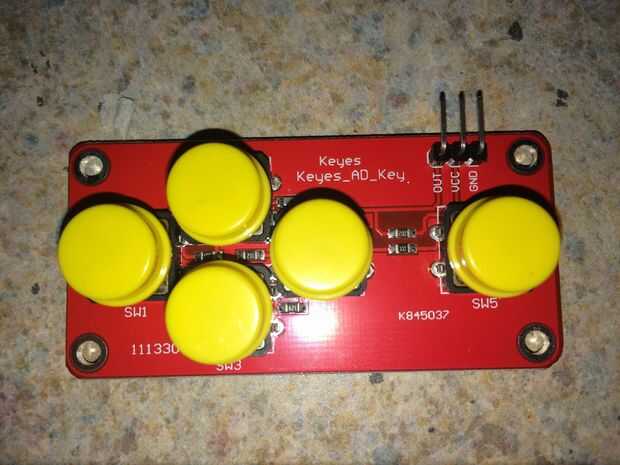

Algún tipo de panel de botones o de botones.

>Ebay

--------------------------------------------------------------

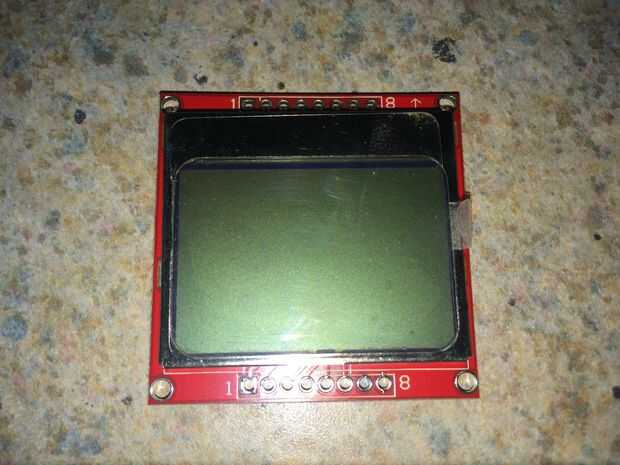

Pantalla LCD de un Nokia 5110. O algunos otros de su elección.

EBay nokia 5110 (una nota de advertencia. He comprado varios de estos y la calidad es todo el lugar. Algunos son perfectos. Algunos tienen problemas de contraste. Generalmente puede arreglar las cuestiones de contraste pulsando el marco del metal abajo firma alrededor de la pantalla lcd)

--------------------------------------------------------------

Algunos alambre, soldadura y un cautín. O si lo prefiere. Protoboard.

--------------------------------------------------------------

Desde el principio decidí que quería que tienen una representación gráfica y un medio para ajustar la cierta configuración simple. También decidí cableada a todas las partes juntas por lo que sería estable cuando cargaba en él de pronto a diseñar la caja. También planeé en él portátil y accionado con pilas.

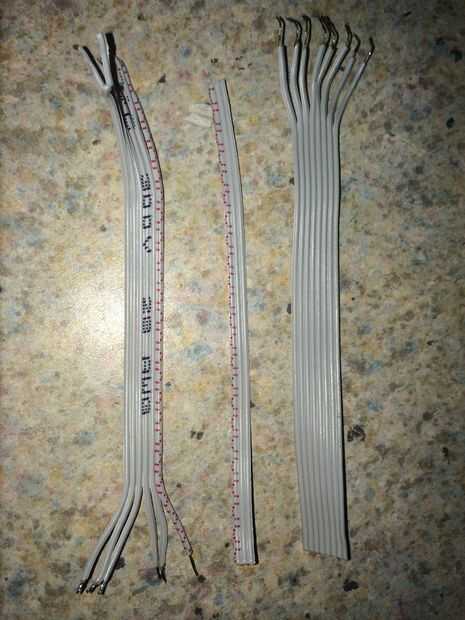

Mi primer prototipo de "tirar juntos" utiliza una pantalla de LCD 16 X 2 pero pronto me di cuenta del que tamaño limitado de los datos que podría mostrar por lo que se trasladó a la pantalla de Nokia 5110 módulo. Esto permitiría más datos en pantalla a la vez y abrió la posibilidad de una pequeña animación "monitoreo de actividad". También permitiría crear un poco estilizado gráfico de distancia. Necesitaba alguna forma de acceder al menú de configuración simple y decidido a usar una pequeña botonera de resistencia que permite el seguimiento de varios botones con solamente una entrada analógica. Cada botón en el panel da un lectura diferente valor y ese valor puede ser la base para acceder a las diferentes rutinas y el código de Arduino. para las interconexiones de todas las partes he utilizado tiras de cable de cinta tipo de ayudar a mantener limpia y permite flexibilidad en la colocación de las partes dentro de cualquier caso que finalmente surgió.
