Paso 2: bobinas
Esta es la única parte delicada. El bucle de búsqueda mejor se enrolla a una antigua de madera contrachapada. Método 1: Cortar tres círculos de unos 3mm de madera contrachapada, uno de 15cm de diámetro y dos de 16cm de diámetro. Usando pegamento de madera haga un sándwich con el círculo de 15cm en el centro. Cuando el pegamento ha fijado le puede viento 10 vueltas. 25 mm swg esmaltado alambre de cobre alrededor de la ranura en el borde de la anterior. Conectar esta bobina terminado a los puntos marcados de la bobina 1 en el esquema. Método 2: Cortar un círculo de diámetro de 16mm de planchas de madera 10mm. Entonces con este círculo con abrazadera en un vicio correr una sierra alrededor del borde del círculo para hacer una ranura profunda alrededor de 5 mm y 2 mm de ancho alrededor del borde para alojar las bobinas. Si tienes acceso a un osciloscopio o frecuencia contador tome nota de la frecuencia. Idealmente esta bobina va ser oscilante a aproximadamente 104khz, con una amplitud de acerca de. 5V p a p. El oscilador de referencia o segundos debe hacerse mucho más pequeño y si es posible adjunta a la caja de control por lo que puede ser ajustado como se usa el detector. Para hacer un oscilador de referencia ajustable muy bueno tienes que visitar una tienda de bricolaje, lo que necesita son algunos accesorios de agua de plástico, a continuación se muestran dos ejemplos. El más pequeño es el tubo de entrada a una Asamblea de válvula de bola de plástico provisto de una tuerca de latón. El más grande es un conector de tanque plástico provisto de una tuerca de bronce de un grifo antiguo. Ambos funcionan bien y se pegan a la caja de control en una posición donde puede ser ajustados. La bobina de referencia sí es enrollada en un pedazo de madera o plástico de 10 / 12mm de diámetro y 50mm de largo el número de vueltas de esta bobina depende del diámetro del primero y solo se puede encontrar por el experimento. Comience con unos 125 vueltas. 25 esmaltado del alambre de cobre (esta bobina terminada tiene que caber dentro del tubo de plástico) y retirar hasta que las dos frecuencias están cercanas. Esta bobina está conectada a la placa de circuito en los puntos marcados bobina 2. Si todo va bien el detector debe gritando en este momento. Cuando los dos osciladores se emparejan bien debería ser posible mediante el ajuste de la tuerca de bronce o traer la nota de beat a un alto o nulo.

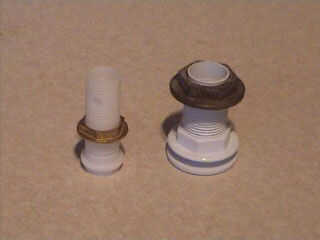

Tenga en cuenta. En el detector de funcionamiento se muestra en estas fotos nos herida 10 vueltas en la searchcoil que luego osciló en 104 khz luego que la herida a una pieza de 12 mm de diámetro x espiga de madera de 50 mm (tomado de una jaula de pájaro) 120 vueltas de alambre. Esto fue empujado dentro de un tubo plástico roscado de un montaje de válvula de bola. Esto osciló en 96 khz sin la tuerca de bronce y aumentado poco a poco como la tuerca de bronce fue para atornillar hasta 106 khz. Esto fue perfecto para templar el detector.

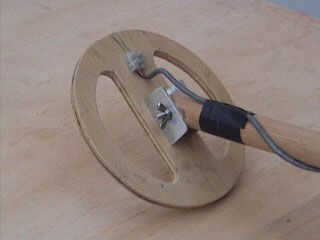

Searchcoil de madera contrachapada de 10mm espesor
La bobina de referencia es enrollada en un trozo de espiga de madera de 12 mm de diámetro x 50 mm de largo. Esto tiene que caber dentro de la tubería plástica por encima y está ajustado moviendo la tuerca de latón. Taladre un orificio muy pequeño 1mm a cada extremo de la clavija de madera por lo que puede pasar al principio y al final del alambre a través de estos agujeros para mantener los bobinados en lugar.
