Detector de lector RFID y la etiqueta RFID sensible a la inclinación (4 / 5 paso)

Paso 4: Inclinación sensible RFID Tag

Ahora Describimos el proceso de cómo crear una etiqueta RFID sensible a la inclinación. Esto amplía el ejercicio anterior.

Antena
La antena para esta segunda etiqueta RFID es similar a la primera antena que hemos construido. Por lo tanto necesitamos otra pieza de cartón y repetir los pasos descritos anteriormente en el paso 2 de este instructivo.

Etiquetas sensibles a la inclinación

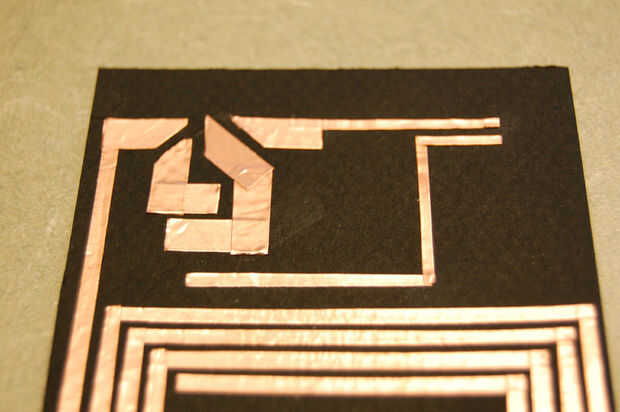

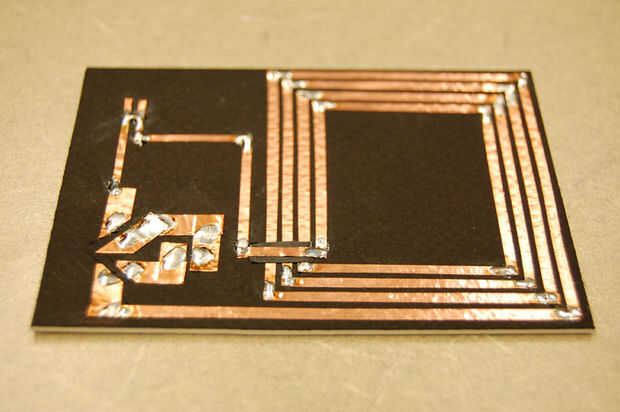

A continuación, añadimos las conexiones de la cinta de cobre adicional a la etiqueta, como se muestra en la figura 1. Estas conexiones nos permiten conectar tres interruptores de inclinación, un condensador y el LED a la antena. Otra vez, todas las conexiones de la cinta de cobre se sueldan juntos.

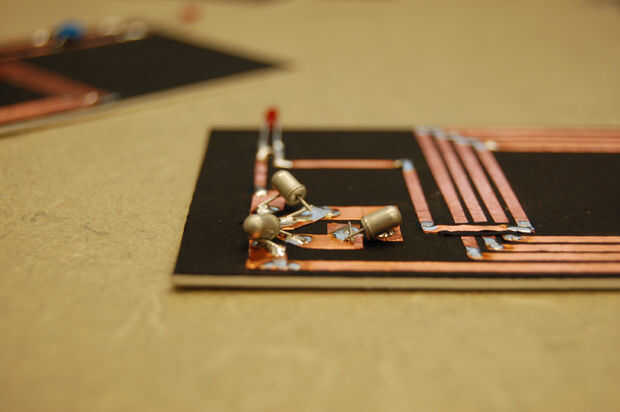

Añadimos que los tres interruptores a la etiqueta de la inclinación como se muestra en la figura 3. Los interruptores de inclinación se sueldan a la cinta de cobre, y es importante conectarlos en un ligero ángulo (unos 5-10 grados) como se muestra en la figura 4. Esto asegura que el limo están en un estado cerrado mientras que la etiqueta RFID es en posición horizontal y en un estado abierto , mientras que la etiqueta está en posición vertical.

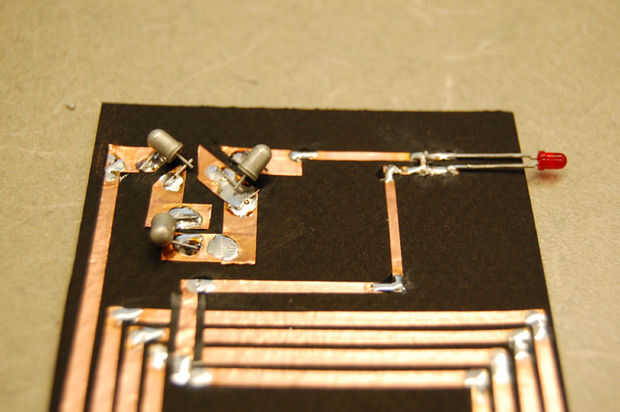

Una vez más, también añadimos un LED y un condensador a la antena como se muestra en la figura 3 (utilizamos un factor de forma diferente del condensador aquí sólo para ilustrar las opciones alternativas).

Prueba la etiqueta sensible a la inclinación

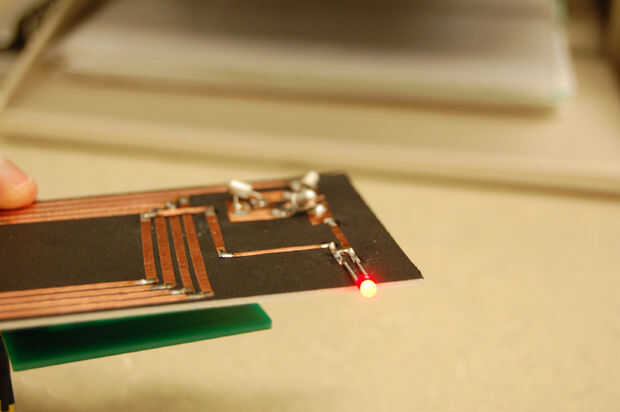

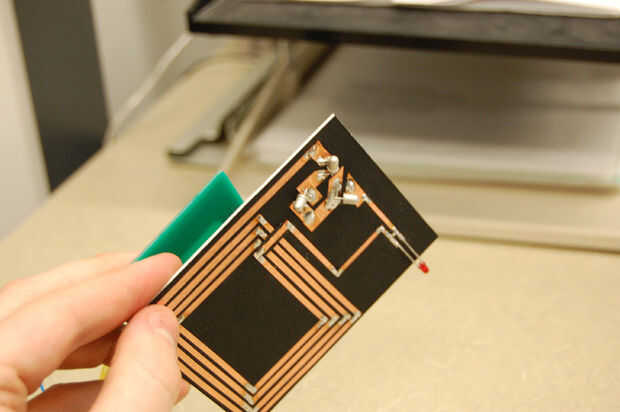

Ahora podemos usar nuestro lector RFID Sonmicro otra vez a prueba nuestra nueva etiqueta RFID sensible a la inclinación. La etiqueta está activa mientras que en posición horizontal como en la figura 5 y es inactiva en posición vertical como en la figura 6.

Utilizando RFID chips

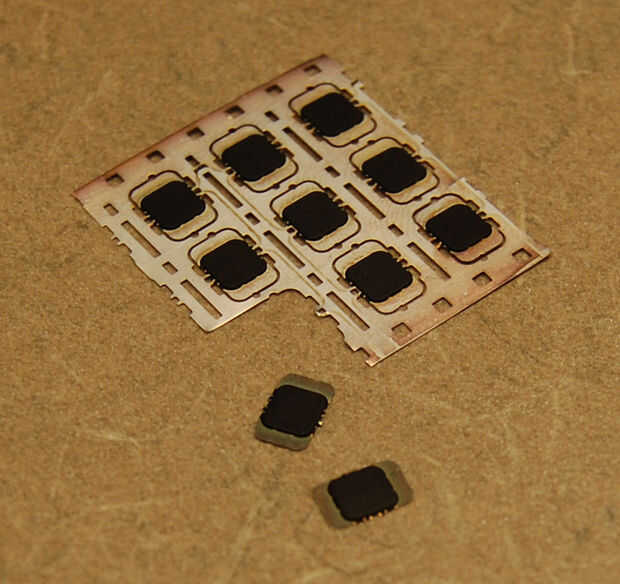

Ahora podemos reemplazar el capacitor conectado y el LED de nuestra etiqueta con un chip RFID (por ejemplo, el MIFARE 1k se muestra en la figura 7). Haciendo esto, la actividad de nuestra etiqueta no es visible a través del LED, pero la etiqueta es legible por el lector de RFID y responde con el número ID del chip.
