Detector de lector RFID y la etiqueta RFID sensible a la inclinación (3 / 5 paso)

Paso 3: Detección de lector RFID

Este paso describe cómo agregar un simple mecanismo para la antena de la etiqueta RFID que permite detectar cerca de los lectores de RFID.

Conexión de la antena

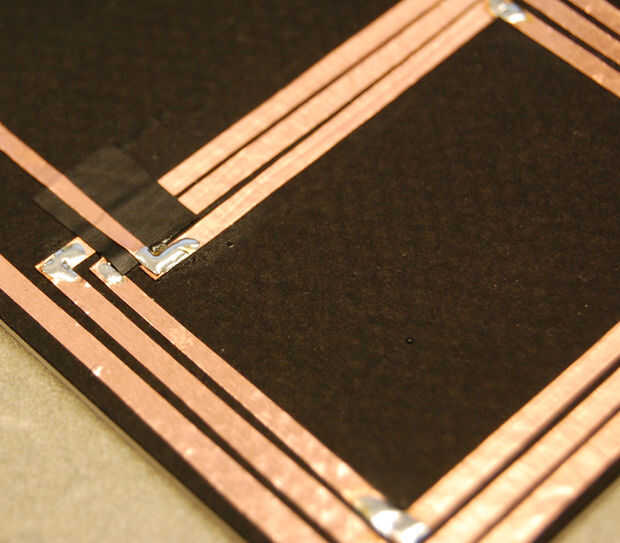

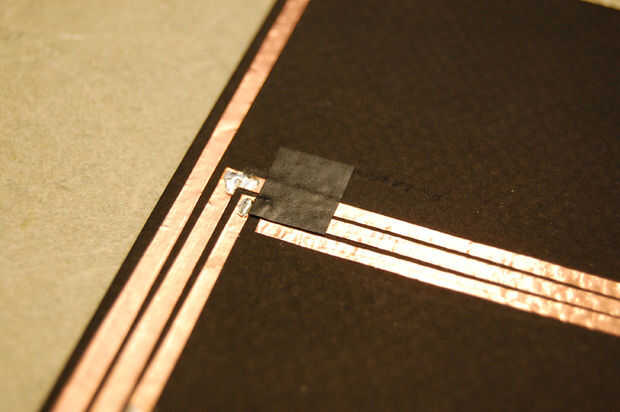

En primer lugar, agregamos un pequeño trozo de cinta aislante para conectar el extremo interior del bucle de antena (como se ilustra en la figura 1). Se trata de aislar los lazos externos. Luego añadimos otra tira de cinta de cobre para el extremo interior de la antena como se muestra en la figura 2. Aquí otra vez nos soldar los dos extremos de la cinta conductiva de cobre entre sí.

Condensador y LED

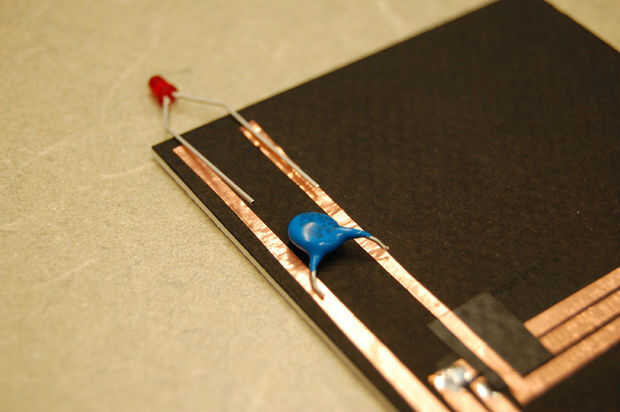

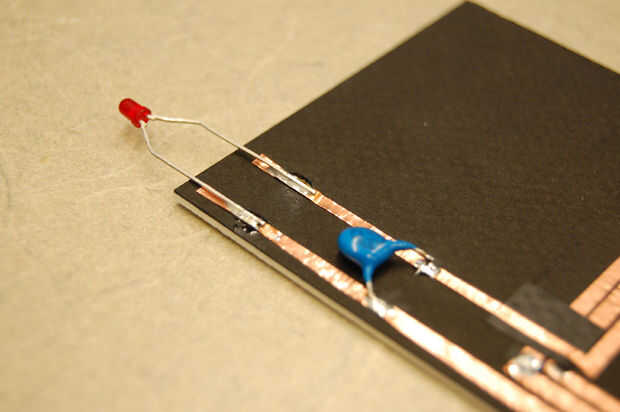

A continuación, añadimos el condensador (82 pF) y el LED corriente baja a la etiqueta como se muestra en la figura 3. Se conectan en paralelo. Nosotros también la soldadura de estos dos componentes al cobre de la cinta (ver figura 4).

Prueba

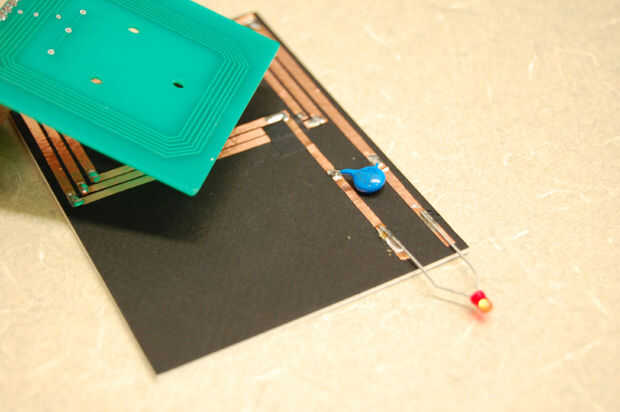

Con estos sencillos pasos, nuestro detector de lector RFID se acaba! Trayendo nuestro detector de bricolaje RFID cerca de un lector RFID (como se muestra en la figura 5), se enciende el LED conectado. Con el Sonmicro hardware lector la distancia y el lector tiene que ser por debajo de 8-10 cm; sin embargo, se dispone de lectores RFID con un campo electromagnético más fuerte y por lo tanto un máximo mayor distancia de lectura.

En el siguiente paso el instructable mostramos cómo extender una etiqueta RFID básica y que sea sensible a la inclinación.
